Faxitron
Proben-Röntgensystem
Gelegentlich kann es wünschenswert sein, die Röntgendämpfungseigenschaften eines
einheitlichen Dämpfers in den Flachfeld-Referenzkalibrierungsbildern zu integrieren. Wenn
beispielsweise alle aufzunehmenden Objekte auf einer dünnen Kunststoffplatte platziert
werden, werden bei jedem aufgenommenen Bild die Röntgendämpfungseigenschaften der
Platte beobachtet. In diesem Fall könnte die Platzierung der Platte im Röntgenstrahl während
der Aufnahme eines Flachfeld-Referenzkalibrierungsbildes die Bildqualität verbessern. Im
Folgenden finden Sie eine Zusammenfassung des erweiterten Kalibrierungsprotokolls für
„Both" (Beide) (Flachfeld und Bild):
Platzieren Sie den einheitlichen Dämpfer auf den Detektor. Die gesamte Detektorfläche sollte
von dem Dämpfer abgedeckt werden. Für optimale Ergebnisse sollte der Dämpfer größer sein
als der Bildgebungsbereich des Detektors.
Drücken Sie auf dem Startbildschirm der Bildgebungssoftware das Symbol
das Menü sichtbar zu machen. Wählen Sie das Dropdown-Menüelement „Tools" (Extras) im
horizontalen Menü am oberen Bildschirmrand aus und fahren Sie dann mit „Advanced Tools"
(Erweiterte Werkzeuge) und „X-Ray Calibration/Exposure Setup" (Röntgenkalibrierung/
Aufnahmekonfiguration) fort.
HINWEIS: Die Werte für kV, Bestrahlungszeit und ADU/s können von den
angegebenen Werten abweichen.
• Geben Sie unter „X-Ray Generator and Exposure Settings" (Einstellungen für Röntgengenerator
und Bestrahlung) die kV-Einstellung des Generators in das entsprechende Feld ein.
• Stellen Sie eine „Magnification" (Vergrößerung) ein oder lassen Sie die Standardeinstellung
von eins (1.0).
• Wählen Sie im Dialogfenster die Schaltfläche „Both" (Beide) hinter „Set for" (Einstellen für).
• Belassen Sie die Standardeinstellung „user ADU target" (Benutzerzeit/ADU-Ziel). Die
Röntgenaufnahme wird beendet, wenn der Detektor einen mittleren Signalpegel von ADUs
akkumuliert hat, der für den Röntgengenerator, den Sie besitzen, akzeptabel ist.
• Belassen Sie die voreingestellte Testbelichtungszeit und klicken Sie auf die Schaltfläche
Acquire (Aufnahme). Das System fängt automatisch mit dem Röntgen an und erstellt ein Bild.
• Wenn die Röntgenaufnahme abgeschlossen ist, klicken Sie auf die Schaltfläche
Estimate/Calculate (Schätzen/Berechnen).
• Zeichnen Sie die berechnete Belichtungszeit „Time [s]" (Zeit [s]) auf. Das System berechnet
diese Zeit und die Zahl ist ausgegraut.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
ABSCHNITT
VISION-
Software
5.2.1
Erweiterte
Kalibrierung
^
oben rechts, um

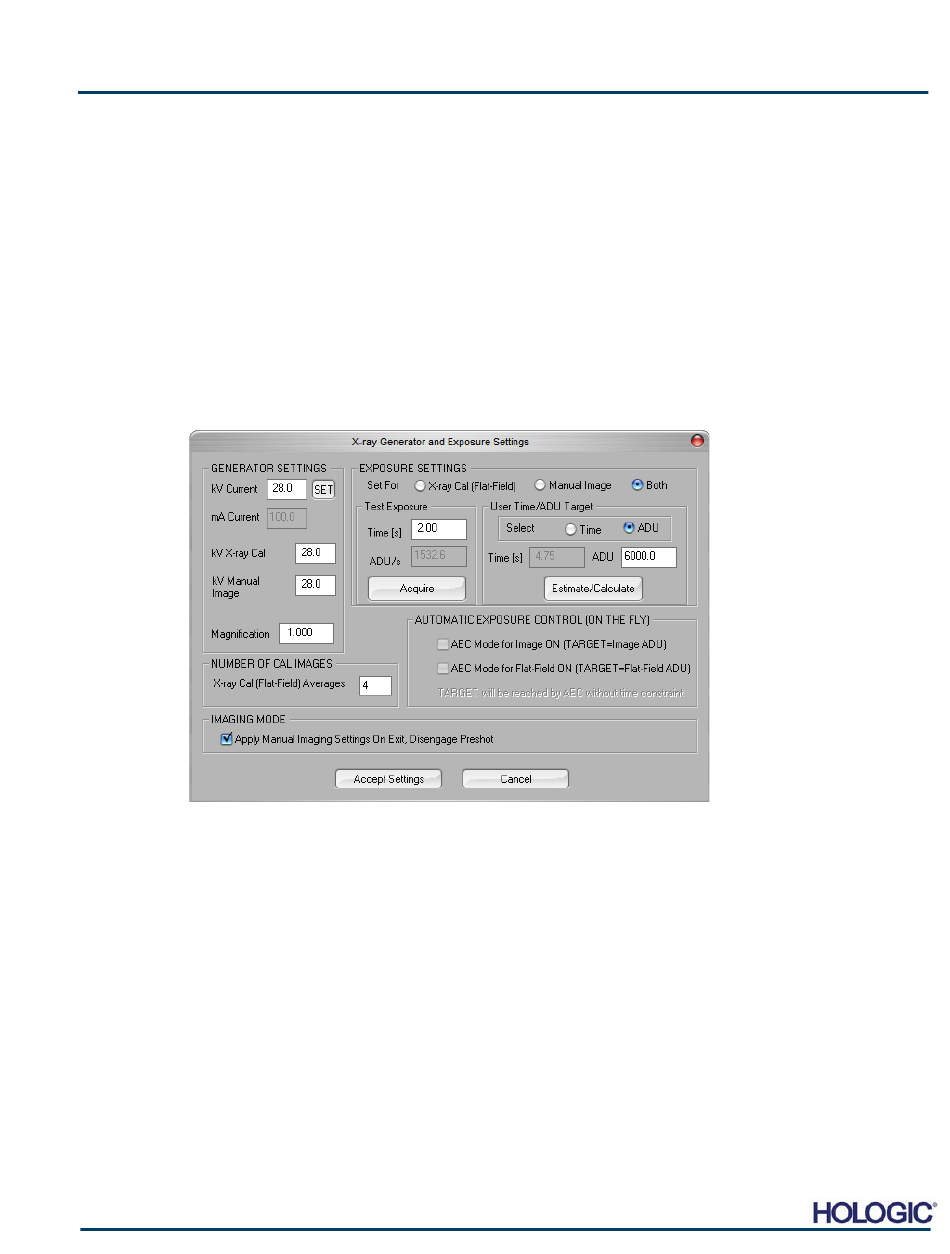

Abbildung 5.2.4
Dialogfeld für Röntgengenerator
und –bestrahlung
5
5-4
