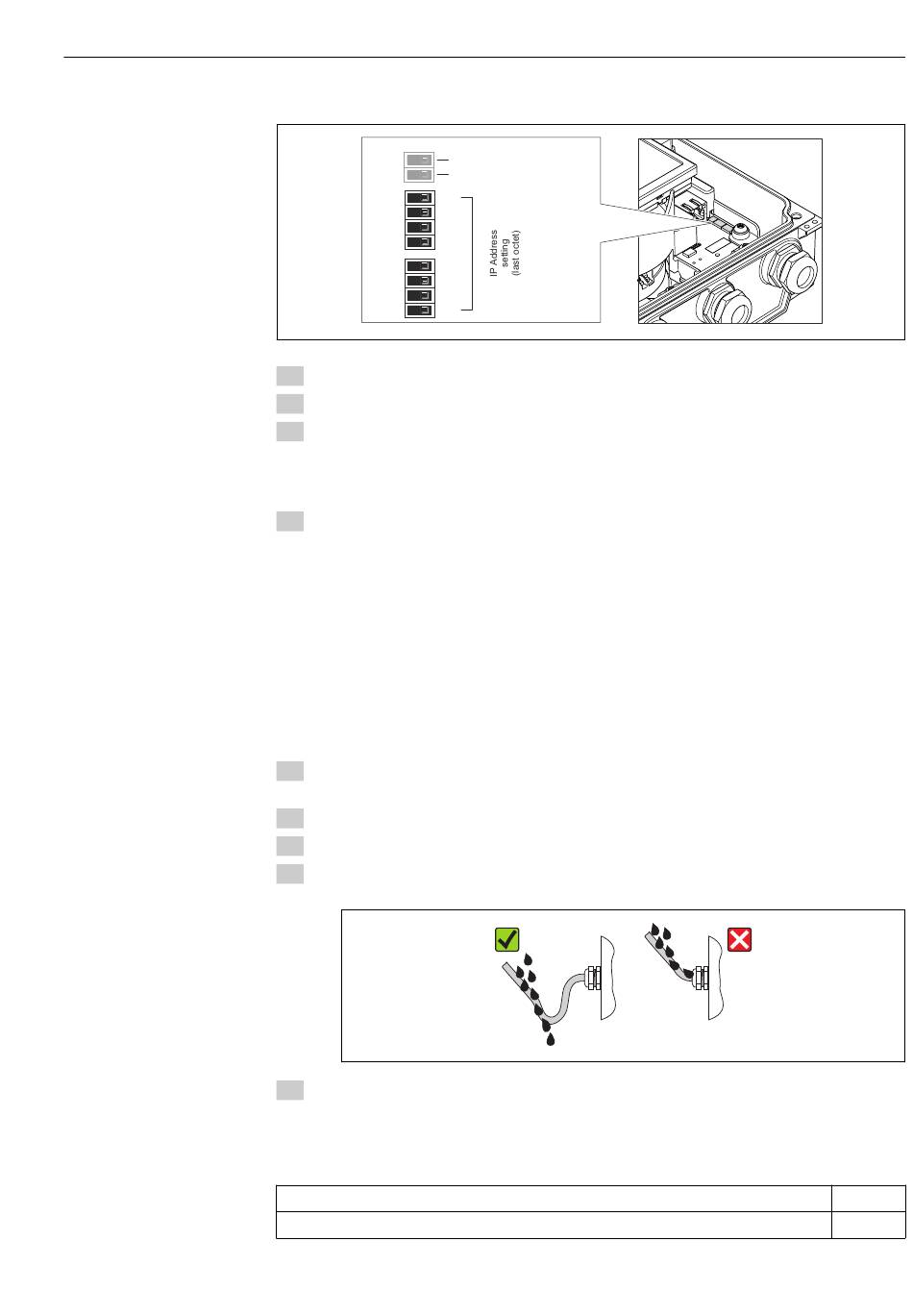

Schutzart Sicherstellen; Schutzart Ip66/67, Type 4X Enclosure; Anschlusskontrolle - Endress+Hauser Proline Promag L 400 EtherNet/IP Betriebsanleitung

Proline Promag L 400 EtherNet/IP
Endress+Hauser
Adresse einstellen
ON OFF
2
1
4 128
3 64
2 32
1 16
4
3
2
1
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektro-
nikmodul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse akti-
viert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.5

Schutzart sicherstellen

7.5.1

Schutzart IP66/67, Type 4X enclosure

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (→  33)?
Default Ethernet network settings
IP 192.168.1.212
Write protection
8
4
2
1
Elektrischer Anschluss
A0021322
A0013960


45
