6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.3

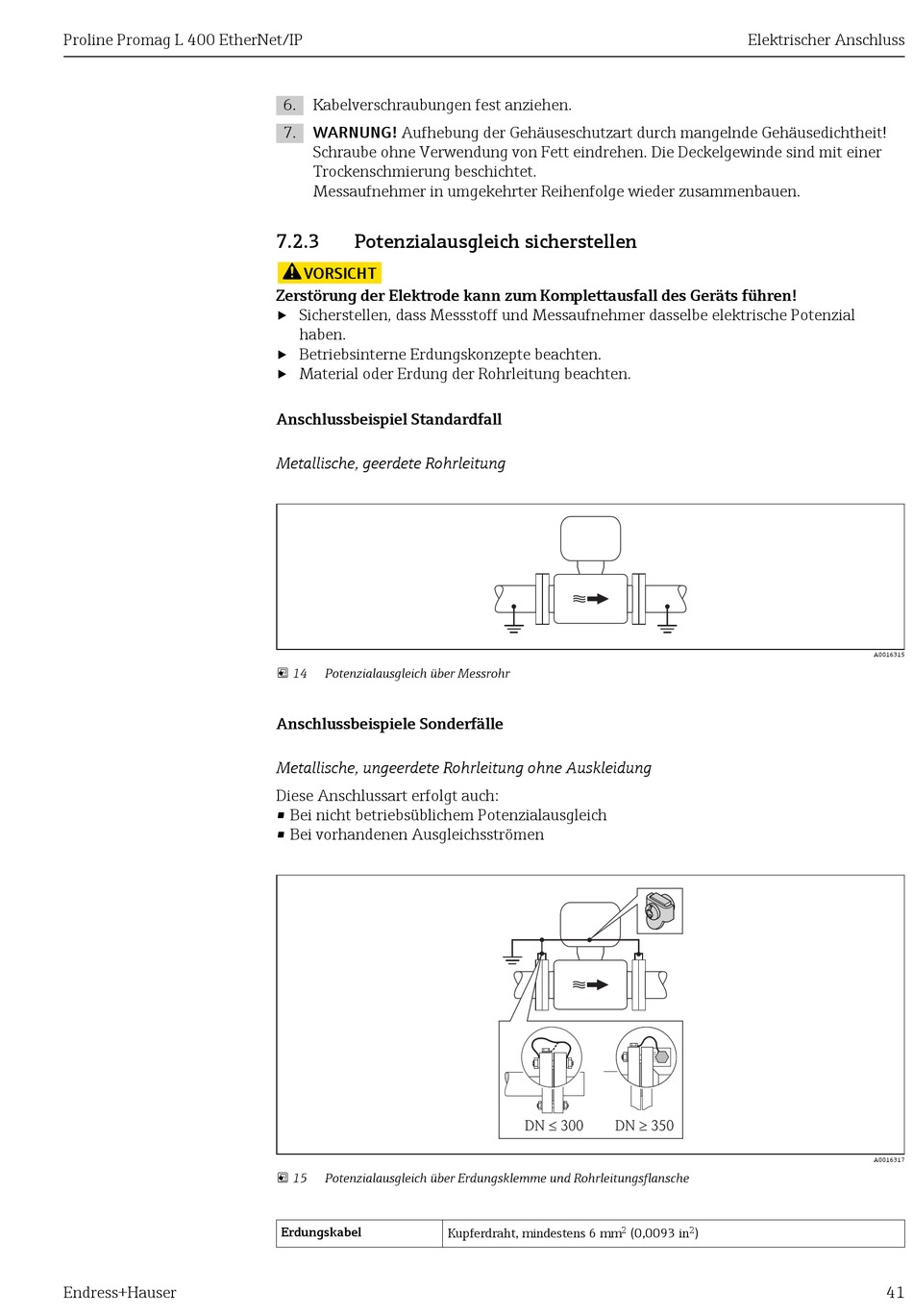

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial
haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 14 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
 15 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
Erdungskabel
Kupferdraht, mindestens 6 mm
DN 300 DN 350
£ ³
2 (0,0093 in 2 )
Elektrischer Anschluss
A0016315
A0016317
41
