Klemmenbelegung

Messumformer
Anschlussvariante EtherNet/IP
Der Messaufnehmer kann mit Klemmen oder Gerätestecker bestellt werden.
Verfügbare Anschlussarten
Ausgänge
Klemmen
Gerätestecker
(→  36)

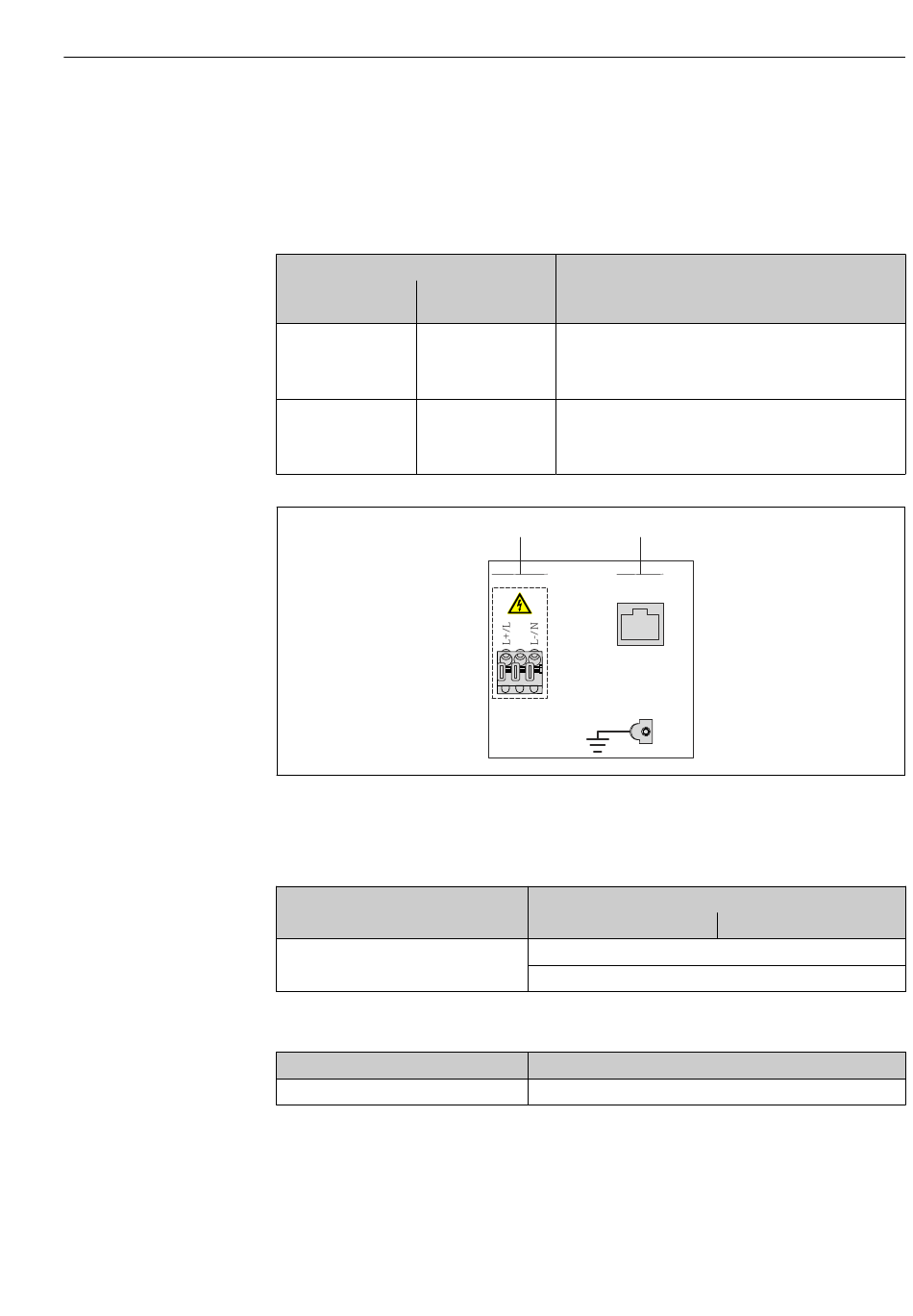

1 Versorgungsspannung (Weitbereichsnetzteil)
2 EtherNet/IP

Versorgungsspannung

Bestellmerkmal "Energieversorgung"
Option L
(Weitbereichsnetzteil)
Signalübertragung EtherNet/IP
Bestellmerkmal "Ausgang"
Option N
Energie-
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
1
1 2
1 (L+/L)
Anschluss über
EtherNet/IP-Stecker
Elektrischer Anschluss
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
2
Klemmennummern
2 (L-/N)
AC 100...240 V
AC/DC 24 V
A0020428
