Seite 1 Products Solutions Services BA01055F/00/DE/06.18 71396660 2018-04-12 01.01.zz (Gerätesoftware) Betriebsanleitung Levelflex FMP56, FMP57 FOUNDATION Fieldbus Geführtes Radar...

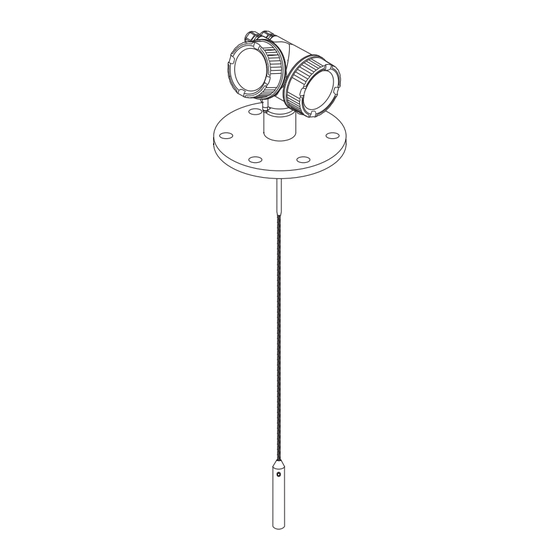

Seite 2 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Blöcke der Gerätesoftware ..76 6.1.4 Hinweise zum Prozessanschluss ..30 6.1.5 Fixierung der Sonde ... . . Endress+Hauser...
Seite 4 12.9 Einstellungen schützen vor unerlaubtem Indextabellen der Endress+Hauser Parame- Zugriff ......109 ter .
Seite 5 17.4.8 Untermenü "Gerätetest" ..212 17.4.9 Untermenü "Heartbeat" ..214 Stichwortverzeichnis ....215 Endress+Hauser...
Seite 6: Wichtige Hinweise Zum Dokument
Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. • Äußere Erdungsklemme: Gerät wird mit dem Erdungssystem der Anlage verbunden. 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Endress+Hauser...
Seite 7: Symbole Für Informationstypen
1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. Endress+Hauser...
Seite 8: Symbole Am Gerät
Wichtige Hinweise zum Dokument Levelflex FMP56, FMP57 FOUNDATION Fieldbus 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser...
Seite 9: Ergänzende Dokumentation
Verification und Heartbeat Monitoring zur Verfügung stehen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 10: Begriffe Und Abkürzungen
Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...
Seite 11: Eingetragene Marken
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
Seite 12: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 13: Arbeitssicherheit
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien.
Seite 14 Grundlegende Sicherheitshinweise Levelflex FMP56, FMP57 FOUNDATION Fieldbus Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Endress+Hauser...
Seite 15: Sicherheitshinweise (Xa)
XA00498F XA01130F XA01131F XA00518F XA01132F • FMP57 IEC Ex ic IIC T6 Gc • FMP56 XA00498F XA01130F XA01131F XA00518F - • FMP57 IEC Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db • FMP56 XA00502F XA00502F XA00502F XA00522F - • FMP57 Endress+Hauser...
Seite 16 C: 2-Draht; 4-20mA HART, 4-20mA E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang G: 2-Draht; PROFIBUS PA, Schaltausgang K: 4-Draht 90-253VAC; 4-20mA HART L: 4-Draht 10,4-48VDC; 4-20mA HART Auf dem Typenschild ist angegeben, welche Sicherheitshinweise (XA) für das jewei- lige Gerät relevant sind. Endress+Hauser...
Seite 17: Ex-Kennzeichnung Bei Anschluss Der Abgesetzten Anzeige Fhx50
IECEx Ex ic [ia Ga] IIC T6 Gc L, M oder N IECEx Ex d [ia] IIC T6 Ga/Gb, IECEx Ex ta [ia Db] IIIC Txx°C Da/Db Für Zertifikate, die nicht in dieser Tabelle aufgeführt sind, bleibt die Ex-Kennzeichnung durch das FHX50 unbeeinflusst. Endress+Hauser...
Seite 18: Produktbeschreibung
Produktbeschreibung Levelflex FMP56, FMP57 FOUNDATION Fieldbus Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP56/FMP57 A0012470  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...
Seite 19: Elektronikgehäuse
Levelflex FMP56, FMP57 FOUNDATION Fieldbus Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 20: Warenannahme Und Produktidenti
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 21: Typenschild
Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angege- ben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzei- gen: Parameter Erweiterter Bestellcode 1 … 3 Endress+Hauser...
Seite 22: Lagerung, Transport
Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht an der Sonde befestigen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes ach- ten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten (IEC 61010). A0013920 A0014264 Endress+Hauser...
Seite 23: Montage
• Abstand (B) von Stabsonden zu Einbauten (3): > 300 mm (12 in) • Bei Verwendung von mehreren Levelflex: Mindestabstand zwischen den Sensorachsen: 100 mm (3,94 in) • Abstand (C) des Sondenendes vom Behälterboden: – Seilsonde: > 150 mm (6 in) – Stabsonde: > 10 mm (0,4 in) Endress+Hauser...
Seite 24 Dielektrizitätskonstante wenigstens DK = 1,8 beträgt. Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand las- sen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Endress+Hauser...
Seite 25: Montage Bei Beengten Verhältnissen
örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektron- ikgehäuse angebracht werden. Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennummer miteinander verbunden werden. Endress+Hauser...
Seite 26: Hinweise Zur Mechanischen Belastung Der Sonde
• Frei fließendes Schüttgut, also Massenfluss. Für Kernfluss ist eine Berechnung nicht möglich. Im Falle von einstürzenden Wächten können wesentlich höhere Belastungen auftreten. • Die Angabe der Zugkräfte enthält den Sicherheitsfaktor 2 (zusätzlich zu den in DIN 1055 bereits enthaltenen Sicherheitsfaktoren), der die normale Schwankungsbreite bei gut rieselfähigen Schüttgütern ausgleicht. Endress+Hauser...
Seite 27 Polyethylen-Granulat in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 28 Zement in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurch- messer 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 29 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Montage Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP57 AE, AF Stab 16mm (0,63") 316L Endress+Hauser...
Seite 30: Hinweise Zum Prozessanschluss
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm • Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung beständigen Werkstoff. Endress+Hauser...
Seite 31 Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitt "Stabverlängerung/ Zentrierung HMP40 für FMP57"). • Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu ver- meiden. In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stut- zen ebenfalls isoliert werden. Größere Stutzenhöhen auf Anfrage Endress+Hauser...
Seite 32 Wir liefern dieses Teil getrennt vom Gerät. Bestellen Sie die Son- denlänge bitte entsprechend kürzer. Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit Produkt zusetzen. Endress+Hauser...
Seite 33 Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (± 50 mm) Platte Rohr  150 ... 180 mm Stutzendurchmesser Plattendurchmesser 300 mm (12") 280 mm (11") ≥ 400 mm (16") ≥ 350 mm (14") Endress+Hauser...
Seite 34: Fixierung Der Sonde
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden: →  26 Endress+Hauser...
Seite 35 HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden- stab sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. Endress+Hauser...
Seite 36: Besondere Montagesituationen
Metallrohr Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staub- entwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Större- flexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress +Hauser. Endress+Hauser...
Seite 37 • Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden. • Seilsonde in diesem Fall immer fixieren →  34. • Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit →  29 abstützen. Stabsonden nur am Sondenende fixieren →  35. Endress+Hauser...
Seite 38 Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleis- • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. Endress+Hauser...
Seite 39 Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen. A0014653  10 Prozessanschluss mit Gewinde - FMP56, FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) mm (in) A0014654  11 Prozessanschluss mit Flansch - FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) Endress+Hauser...
Seite 40: Messgerät Montieren
15 Nm (11,06 lbf ft) PA > Stahl 6 mm (0,24 in) 40 mm (1,6 in) 3 mm 5 Nm (3,69 lbf ft) PA > Stahl 8 mm (0,31 in) 55 mm (2,2 in) 4 mm 15 Nm (11,06 lbf ft) Endress+Hauser...
Seite 41 Eingeben der neuen Sondenlänge Nach dem Kürzen der Sonde: 1. Zum Untermenü Sondeneinstellungen wechseln und eine Sondenlängenkorrektur durchführen. A0014241 Feld für die neue Sondenlänge Zur Dokumentation die neue Sondenlänge in die Kurzanleitung eintragen, die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet. Endress+Hauser...
Seite 42: Gerät Montieren
Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt- rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen. Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. ‣ Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. Endress+Hauser...
Seite 43: Montage Der Version "Sensor Abgesetzt
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses • Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse angebracht werden. Endress+Hauser...
Seite 44 Loctite 243. Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  12 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in) Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: Gabelschlüssel SW18 Endress+Hauser...
Seite 45: Messumformergehäuse Drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max. 350° 8 mm 8 mm A0032242 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen. 3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). Endress+Hauser...
Seite 46: Anzeige Drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen. 2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. 3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. Endress+Hauser...
Seite 47 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Montage Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 1. Deckel des Elektronikraums zuschrauben. 2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm festziehen. Endress+Hauser...
Seite 48: Montagekontrolle
Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Endress+Hauser...
Seite 49: Elektrischer Anschluss
über den Prozessanschluss (Flansch oder Einschraub- stück) oder über die externe Erdungsklemme erfolgen. Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/EN61010). Endress+Hauser...
Seite 50 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530  16 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
Seite 51: Kabelspezifikation
≥60 °C (140 °F): Kabel für Temperaturen T +20 K verwen- den. FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).
Seite 52: Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung Signal - Signal + nicht belegt Schirm A0011176 Endress+Hauser...
Seite 53: Versorgungsspannung
Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Endress+Hauser...
Seite 54: Messgerät Anschließen
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Lei- ter. 7.2.1 Anschlussraumdeckel öffnen 3 mm A0021490 1. Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüs- sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau- schen. Endress+Hauser...
Seite 55: Anschliessen
7.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader- endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig. Endress+Hauser...
Seite 56: Deckel Anschlussraum Schliessen
Erfüllen die verwendeten Kabel die Anforderungen?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?  Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?  Ist die Klemmenbelegung korrekt? Endress+Hauser...
Seite 57 Elektrischer Anschluss  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige  auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen? Endress+Hauser...
Seite 58: Bedienmöglichkeiten
Zusatz- Datensicherungsfunktion funktionali- Die Gerätekonfiguration kann im Anzeigemodul gesichert werden. tät Datenvergleichsfunktion Die im Anzeigemodul gespeicherte Gerätekonfiguration kann mit der aktuellen Gerätekonfigura- tion verglichen werden. Datenübertragungsfunktion Die Messumformerkonfiguration kann mithilfe des Anzeigemoduls auf ein anderes Gerät übetra- gen werden. Endress+Hauser...
Seite 59: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden 8.1.3 Fernbedienung Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  22 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FFblue Bluetooth-Modem Field Xpert SFX350/SFX370 DeviceCare/FieldCare NI-FF Schnittstellenkarte Endress+Hauser...
Seite 60 High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  23 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...
Seite 61: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienung über ein FDT/DTM-System nur vorhanden bei Bedienung über Vor-Ort-Anzeige nur vorhanden bei Bedienung über DeviceCare oder FieldCare Bei Aufruf von Menü "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Frei- gabecode definiert wurde, ist "0000" einzugeben. Endress+Hauser...
Seite 62: Anwenderrollen Und Ihre Zugriffsrechte
Gerät die schreibgeschützten Parameter nach 60 s automatisch. • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden →  63. • In den Dokumenten "Beschreibung Geräteparameter" ist jeder schreibgeschützte Parameter mit dem -Symbol gekennzeichnet. Endress+Hauser...
Seite 63 Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via FOUNDATION Fieldbus Endress+Hauser...
Seite 64 Levelflex FMP56, FMP57 FOUNDATION Fieldbus XXXXXXXXXXXXX WP SIM 3 mm A0021474 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
Seite 65 Betriebsanzeige und in der Navigieransicht vor den Parametern das - Symbol. 5. Kabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es einrastet. 6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Endress+Hauser...
Seite 66 Die Signalübertragung per Bluetooth® wireless technology erfolgt nach einem vom Fraunhofer-Institut getesteten Verschlüsselungsverfahren • Ohne die SmartBlue App ist das Gerät per Bluetooth® wireless technology nicht sichtbar • Es wird nur eine Punkt-zu-Punkt Verbindung zwischen einem Sensor und einem Smart- phone oder Tablet aufgebaut Endress+Hauser...
Seite 67: Anzeige- Und Bedienmodul
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste;  bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser...
Seite 68 Symbol Bedeutung Anzeigeparameter Der angezeigte Parameter dient nur der Anzeige und kann nicht editiert werden. A0013148 Gerät verriegelt • Vor einem Parameter-Namen: Das Gerät ist hardware- und/oder softwareverriegelt. • In der Kopfzeile der Messwertanzeige: Das Gerät ist hardwareverriegelt. A0013150 Endress+Hauser...
Seite 69 Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert. A0018361 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0018360 Endress+Hauser...
Seite 70: Bedienelemente
• Tastendruck von 2 s: Rücksprung in die Messwertanzeige ("Home-Position"). Bei Text- und Zahleneditor Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0032910 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt hal- ten) Erhöht den Kontrast (dunkler einstellen). A0032911 Endress+Hauser...
Seite 71: Zahlen Und Text Eingeben
– A0016620 Bestätigt Auswahl. A0013985 Verschiebt die Eingabeposition um eine Stelle nach links. A0016621 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen. A0014040 Texteditor Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Endress+Hauser...
Seite 72 Löscht alle eingegebenen Zeichen. A0014040 Textkorrektur unter Symbol Bedeutung Löscht alle eingegebenen Zeichen. A0032907 Verschiebt die Eingabeposition um eine Stelle nach rechts. A0018324 Verschiebt die Eingabeposition um eine Stelle nach links. A0018326 Löscht ein Zeichen links neben der Eingabeposition. A0032906 Endress+Hauser...
Seite 73: Kontextmenü Aufrufen
2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.  Das gewählte Menü öffnet sich. Endress+Hauser...
Seite 74: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP56, FMP57 FOUNDATION Fieldbus 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...
Seite 75: Integration In Ein Foundation
Sobald Sie das FF-Konfigurationsprogramm gestartet und das Gerät in das Netzwerk integriert haben, erscheint das Gerät in der Netzwerkdarstellung. Die ver- fügbaren Blöcke werden unterhalb des Gerätenamens angezeigt. Wenn die Gerätebeschreibung noch nicht geladen wurde, melden sich die Blöcke mit "Unknown" bzw. "(UNK)". Endress+Hauser...
Seite 76: Blockmodell
– 1 Discrete Input Block (DI) – 1 PID Block (PID) – 1 Arithmetic Block (AR) – 1 Signal Characterizer Block (SC) – 1 Input Selector Block (IS) – 1 Integrator Block (IT) – 1 Analog Alarm Block (AAL) Endress+Hauser...
Seite 77: Blockkonfiguration Im Auslieferungszustand
Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUNDATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgerä- ten implementiert sind. 9.4.2...
Seite 78: Indextabellen Der Endress+Hauser Parameter
33070 Grundrauschen 33107 Obere Trennschichtdicke Indextabellen der Endress+Hauser Parameter In den folgenden Tabellen sind die herstellerspezifischen Geräteparameter der Resource- Blöcke aufgeführt. Für die FOUNDATION Fieldbus-Parameter siehe das Dokument BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", das auf der Internetseite www.endress.com zum Herunterladen bereitsteht.
Seite 79: Advanced Setup Transducer Block
Ausschaltpunkt FLOAT Static AUTO →  179 switch_on_delay Einschaltverzögerung FLOAT Static AUTO →  179 switch_on_value Einschaltpunkt FLOAT Static AUTO →  178 table_number Tabellen Nummer UINT8 Static →  167 level_semiautomatic Füllstand FLOAT Dynamic →  168 Endress+Hauser...
Seite 80: Display Transducer Block
Status Verriegelung BIT_ENUM16 2 Dynamic →  152 9.6.4 Diagnostic Transducer Block Name Label Index Data type Größe Storage Schreib- MODE_BLK Beschrei- (Bytes) Class zugriff bung operating_time Betriebszeit STRING Dynamic →  189 diagnostics_1 Diagnose UINT32 Static →  197 Endress+Hauser...
Seite 81 Dokument GP01015F: "Levelflex FMP5x - Beschreibung der Geräteparameter - FOUN- DATION Fieldbus" Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff acknowledge_alarm Rücksetzen Selbsthalt ENUM16 Static AUTO integration_time Integrationszeit FLOAT Static result_self_check Ergebnis Selbsttest ENUM16 Dynamic Endress+Hauser...
Seite 82 ENUM16 Static AUTO function_input_2_level Funktion Eingang 2 Füllstand ENUM16 Static AUTO fixed_value_inp_1 Vorgabewert Eingang 1 FLOAT Static AUTO fixed_value_inp_2 Vorgabewert Eingang 2 FLOAT Static AUTO interface_external_input_1 Trennschicht externer Eingang 1 ENUM16 Static interface_external_input_2 Trennschicht externer Eingang 2 ENUM16 Static Endress+Hauser...
Seite 83 Zeit max. Elektroniktemperatur STRING Dynamic measurement_frequency Messfrequenz FLOAT Dynamic min_electr_temp Min. Elektroniktemperatur FLOAT Dynamic AUTO time_min_electr_temp Zeit min. Elektroniktemperatur STRING Dynamic rel_echo_amp_val Relative Echoamplitude FLOAT Dynamic relative_interface_amplitude Relative Trennschichtamplitude FLOAT Dynamic reset_min_max_temp Rücksetzen min./max. Temp. ENUM16 Static AUTO Endress+Hauser...
Seite 84 Status Verriegelung BIT_ENUM16 2 Dynamic decimal_places_menu_ro Nachkommastellen Menü ENUM16 Static AUTO linearization_type Linearisierungsart ENUM16 Static eop_level_evaluation EOP-Füllstand-Auswertung ENUM16 Static access_status_tooling Zugriffsrechte Bediensoftware ENUM16 Static calculated_dc_status Status UINT8 Dynamic status_up_iface_thickness Customized upper phase thickness UINT8 Dynamic status debug_status UINT8 Dynamic AUTO Endress+Hauser...
Seite 85: Data Transfer Transducer Block
Integration in ein FOUNDATION Fieldbus-Netzwerk 9.6.7 Service Sensor Transducer Block Die Parameter des Service Sensor Transducer Blocks können nur durch autorisierte Ser- vice-Mitarbeiter von Endress+Hauser bedient werden. 9.6.8 Service Information Transducer Block Die Parameter des Service Information Transducer Blocks können nur durch autorisierte Service-Mitarbeiter von Endress+Hauser bedient werden.
Seite 86: Methoden
Static AUTO bdt_cfg_rdwr_ctrl UINT16 Static AUTO Methoden Die FOUNDATION Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Vereinfachung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihe nach auszuführen sind, um bestimmte Gerätefunktionen zu para- metrieren. Endress+Hauser...
Seite 87 Diese Methode befindet sich im ADV_SETUP-Transducer-Block und ermöglicht die Ver- waltung der Linearisierungstabelle zur Umrechnung des gemessenen Füllstands in ein Volumen, eine Masse oder einen Durchfluss. • Self Check Diese Methode befindet sich im EXPERT_CONFIG-Transducer-Block und dient zur Durchführung eines Selbsttest des Geräts. Endress+Hauser...
Seite 88: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
Seite 89: Inbetriebnahme Über Bedien
X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français 0104-1 Hauptmenü Sprache Deutsch Betrieb Setup A0029420  27 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser...
Seite 90: Füllstandmessung Konfigurieren
8. Navigieren zu: Setup → Signalqualität  Anzeige der Signalqualität des ausgewerteten Füllstandechos. 9. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. Endress+Hauser...
Seite 91 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü 10. Bei Bedienung über Bedientool: Navigieren zu: Setup → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. Endress+Hauser...
Seite 92: Referenzhüllkurve Aufnehmen
Bei Geräten, die mit der Software-Version 01.00.zz ausgeliefert wurden, ist dieses Untermenü nur für die Nutzerrolle "Service" sichtbar. Bevor die Referenzhüllkurve im Hüllkurvendiagramm in FieldCare angezeigt werden kann, muss sie vom Gerät nach FieldCare geladen werden. Dazu dient die FieldCare- Funktion "Referenzkurve laden".  29 Die Funktion "Referenzkurve laden" Endress+Hauser...
Seite 93: Vor-Ort-Anzeige Konfigurieren
1. Anzeigewert Füllstand linearisiert Füllstand linearisiert 2. Anzeigewert Distanz Distanz 3. Anzeigewert Stromausgang 1 Stromausgang 1 4. Anzeigewert Keine Stromausgang 2 11.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup → Erweitertes Setup → Anzeige Endress+Hauser...
Seite 94: Konfiguration Verwalten
Gerätefunktionen nicht mehr vorhanden sein. Auch durch einen Reset auf Aus- lieferungszustand kann der ursprüngliche Zustand in einigen Fällen nicht wiederhergestellt werden →  192. Um die Konfiguration auf ein anderes Gerät zu übertragen, sollte immer die Option Duplizieren verwendet werden. Endress+Hauser...
Seite 95: Einstellungen Schützen Vor Unerlaubtem
Levelflex FMP56, FMP57 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü 11.7 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  62 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) →  63 Endress+Hauser...
Seite 96: Inbetriebnahme
2. Über Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf OOS setzen. 3. Gerät entsprechend Messaufgabe parametrieren. 4. Über Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf Auto setzen. Damit das Messgerät einwandfrei arbeitet, muss der Blockmodus auf Auto gestellt werden. Endress+Hauser...
Seite 97: Analog Input Blöcke Parametrieren
Wenn im AI Block der Linearisierungstyp L_TYPE = Indirect gewählt wurde, kann der Messwert skaliert werden. XD_SCALE mit den Elementen EU_0 und EU_100 definiert dabei den Eingangsbereich. Dieser wird linear abgebildet auf den Ausgangsbereich, defi- niert durch OUT_SCALE ebenfalls mit den Elementen EU_0 und EU_100. Endress+Hauser...
Seite 98: Sprache Wählen
• 33027: Portugiesisch • 33062: Russisch • 33083: Spanisch • 33103: Thai • 33120: Vietnamesisch • 33155: Indonesisch • 33166: Türkisch Bei der Bestellung wird festgelegt, welche Sprachen das Gerät enthält. Siehe dazu in der Produkstruktur Merkmal 500 "Weitere Bediensprache". Endress+Hauser...
Seite 99: Füllstandmessung Konfigurieren
R zur 0%-Marke). SETUP (TRDSUP) Abgleich Voll Volldistanz F angeben (Distanz von der 0%- zur (full_calibration) 100%-Marke). SETUP (TRDSUP) Füllstand (level) Anzeige des gemessenen Füllstands L. SETUP (TRDSUP) Distanz (fil- Anzeige der Distanz D zwischen Referenzpunkt R tered_dist_val) und Füllstand L. Endress+Hauser...
Seite 100: Vor-Ort-Anzeige Konfigurieren
33057: Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt. Die Sicherungskopie umfasst die Mes- sumformerdaten des Geräts. 33838: Duplizieren Die Messumformerkonfiguration eines Geräts wird mithilfe des Anzeigemoduls auf ein anderes Gerät übertragen. Endress+Hauser...
Seite 101 Anzeige erscheint eine Rückmeldung zum Stand des Vorgangs. Bei Geräten mit FOUNDATION Fieldbus-Kommunikation wird beim Duplizieren der Parameter auch der Parameter "PD-Tag" übernommen. Gegebenenfalls diesen Para- meter nach dem Duplizieren auf den gewünschten Wert eintstellen. Endress+Hauser...
Seite 102: Ereignisverhalten Gemäß Foundation Fieldbus-Spezifikation Ff912 Konfigurieren
über den Feldbus übertragen. Die Diagnosemeldungen nach FF912 sind nur dann im Host verfügbar, wenn im Para- meter FEATURE_SEL aus dem Resource-Block die Option Multi-bit Alarm Support aktiviert ist. Aus Kompatibilitätsgründen ist diese Option bei Auslieferung nicht akti- viert: Endress+Hauser...
Seite 103: Ereignisgruppen
• C485: Simulation Messwert • C491: Simulation Stromausgang • C585: Simulation Distanz Prozess nicht verwendet bei Levelflex Ereignis-Gewicht Default-Ereigniskategorie Ereignis- Ereignisse dieser Gruppe quelle Geringes Gewicht Außerhalb der Spezifikation Sensor nicht verwendet bei Levelflex Elektronik nicht verwendet bei Levelflex Endress+Hauser...
Seite 104 Dieses Ereignis kann aus der Gruppe entfernt und individuell behandelt werden; siehe Abschnitt "Konfigu- rierbarer Bereich". Ereignis-Gewicht Default-Ereigniskategorie Ereignis- Ereignisse dieser Gruppe quelle Geringstes Wartungsbedarf (M) Sensor nicht verwendet bei Levelflex Gewicht Elektronik • M270: Hauptelektronikfehler • M272: Hauptelektronikfehler • M311: Speicherinhalt Konfiguration M438: Datensatz Prozess M801: Schleifenstrom 1 Endress+Hauser...
Seite 105: Zuordnungsparameter
4. Das Bit der Ereignisgruppe von 0 auf 1 ändern. Bei Bedienung über FieldCare geschieht das durch Aktivieren des entsprechenden Kontrollkästchens (siehe nach- folgendes Beispiel). Beispiel Die Gruppe Höchstes Gewicht / Konfigurationsfehler enthält die Ereignisse 410: Daten- übertragung, 411: Up-/Download, 435: Linearisierung und 437: Konfiguration inkom- Endress+Hauser...
Seite 106 Suchen Sie in der Spalte Fail Map die Gruppe Configuration Highest Severity und deaktivieren Sie das zugehörige Kontrollkästchen (A). Aktivieren Sie das entspre- chende Kontrollkästchen in der Spalte Check Map (B). Beachten Sie dabei, dass jede Eingabe durch die Enter-Taste bestätigt werden muss. Endress+Hauser...
Seite 107 Übertragung der Meldungen auf den Bus. Letzteres geschieht auf der Seite Alarm broadcast enable. Die Bedienung dieser Seite ist identisch wie für Alarm detection enable. Damit Status-Informationen auf den Bus übertragen werden muss der Resource-Block im Modus Auto sein. Endress+Hauser...
Seite 108: Konfigurierbarer Bereich
In der Werkseinstellung haben alle Bits in der Spalte der Conigurable Area Bits den Wert not used (nicht benutzt). Wählen Sie eines dieser Bits (hier zum Beispiel: Configurable Area Bit 1) und wäh- len Sie aus der zugehörigen Auswahlliste die Option In safety distance. Bestätigen Sie diese Auwahl mit der Enter-Taste. Endress+Hauser...
Seite 109: Übertragung Der Ereignismeldungen Auf Den Bus
Die Einstellungen können auf folgende Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) • Verriegelung über Bedienmenü (Software-Verriegelung) • Verriegelung über Blockbedienung: – Block: DISPLAY (TRDDISP); Parameter: Freigabecode definieren (define_access_code) – Block: EXPERT_CONFIG (TRDEXP); Parameter: Freigabecode eingeben (enter_access_code) Endress+Hauser...
Seite 110: Diagnose Und Störungsbehebung
„Sichern“ und „Abbrechen“ stehen zur Verfügung. Kommunikation über CDI-Schnitt- Falsche Einstellung der COM- Einstellung der COM-Schnittstelle stelle funktioniert nicht. Schnittstelle am Computer. am Computer überprüfen und gege- benenfalls korrigieren. Gerät misst falsch. Parametrierfehler. Parametrierung prüfen und korri- gieren. Endress+Hauser...
Seite 111: Parametrierfehler
(→  174)). • Bei leerem Tank Ausblendung über die gesamte Sondenlänge durchfüh- ren (Parameter Bestätigung Distanz (→  146)). Falsche Steigung des Füll- Behältereigenschaft falsch einge- Parameter Behältertyp (→  143) stands über den gesamten stellt. korrekt einstellen. Messbereich Endress+Hauser...
Seite 112: Diagnoseinformation Auf Vor-Ort-Anzeige
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0032905 Statussymbole (Symbol für Ereignisverhalten) Status "Alarm"  Die Messung wird unterbrochen. Die Signalausgänge nehmen den definierten Alarmzu- stand an. Es wird eine Diagnosemeldung generiert. Status "Warnung"  Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. Endress+Hauser...
Seite 113 Vergangene Diagnosemeldungen, die nicht mehr anstehen, werden folgendermaßen angezeigt: • Auf der Vor-Ort-Anzeige: im Untermenü Ereignis-Logbuch • In FieldCare: über die Funktion "Event List / HistoROM Bedienelemente Bedienfunktionen im Menü, Untermenü Plus-Taste  Öffnet die Meldung zu den Behebungsmaßnahmen. Enter-Taste  Öffnet das Bedienmenü. Endress+Hauser...
Seite 114: Behebungsmaßnahmen Aufrufen
Der Anwender befindet sich im Menü Diagnose auf einem Diagnoseereignis-Eintrag: z.B in Diagnoseliste oder in Letzte Diagnose. 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgewählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 115: Diagnoseereignis Im Bedientool
2. Rechts im Anzeigebereich über Parameter Aktuelle Diagnose mit dem Cursor fah- ren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. B: Über die Funktion "Erstelle Dokumentation" ("Create Documentation") Die Funktion "Erstelle Dokumentation" ("Create Documentation") wählen. Sicherstellen, dass "Übersicht Daten" ("Data overview") markiert ist. Endress+Hauser...
Seite 116: Diagnosemeldungen Im Diagnostic Transducer Block (Trddiag)
Priorität angezeigt. Navigationspfad Diagnose → Diagnoseliste Behebungsmaßnahmen aufrufen und schließen 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgwählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 117: Ereignis-Logbuch
Liste der Informationsereignisse Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert Dieses Untermenü existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare- Funktion "Event List / HistoROM" angezeigt werden. Endress+Hauser...
Seite 118 Messstelle kopiert über Anzeige I1188 Displaydaten gelöscht I1189 Gerätesicherung verglichen I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet Endress+Hauser...
Seite 119: Firmware-Historie
Enthält Informationen zu den Heartbeat-Wizards, die in der aktuellen DTM-Version für DeviceCare und FieldCare verfügbar sind. Über die Produktstruktur kann die Firmware-Version explizit bestellt werden. Hiermit lässt sich sicherstellen, dass die Firmware-Version mit einer geplanten oder in Betrieb befindlichen Systemintegration kompatibel ist. Endress+Hauser...
Seite 120: Wartung
Wartung Levelflex FMP56, FMP57 FOUNDATION Fieldbus Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
Seite 121: Reparatur
Reparatur 15.1 Allgemeine Hinweise 15.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 122: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...
Seite 123: Zubehör
275 (10.8) 255.1 (10) 164 (6.46) A0015472  36 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube"). Alternativ ist sie als Zubehör erhältlich; Bestellnummer 71162242. Endress+Hauser...
Seite 124: Montagehalter Für Elektronikge
 37 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt werden (Bestellnummer: 71102216). Endress+Hauser...
Seite 125: Stabverlängerung / Zentrierung
DN80 / 3", InnenD. = 76-78mm, PPS DN100 / 4", InnenD. = 100-110mm, PPS DN150 / 6", InnenD. = 152-164mm, PPS DN200 / 8", InnenD. = 210-215mm, PPS DN250 / 10", InnenD. = 253-269mm, PPS Sonderausführung; TSP-Nr. zu spez. Endress+Hauser...
Seite 126: Montagekit, Isoliert
Wegen der Gefahr elektrostatischer Aufladung ist die Isolierhülse nicht für den Einsatz im explosionsgefährdeten Bereich geeignet! Hier ist die Sonde zuverlässig geerdet zu befestigen.  Das Montagekit kann auch direkt mit dem Gerät bestellt werden (Produkt- struktur Levelflex, Merkmal 620 "Zubehör beigelegt", Ausprägung PG "Monta- gekit, isoliert, Seil"). Endress+Hauser...
Seite 127: Abgesetzte Anzeige Fhx50
Für Einzelheiten siehe Dokument SD01007F. Dieser Bereich gilt, wenn in Bestellmerkmal 580 "Test, Zeugnis" die Option JN "Umgebungstemperatur Messumformer –50 °C (–58 °F)" gewählt wurde. Wenn die Temperatur dauerhaft unter –40 °C (–40 °F) liegt, ist mit erhöhten Ausfallraten zu rechnen. Endress+Hauser...
Seite 128: Überspannungsschutz
Abhängig von der Zulassung des Transmitters kann die Verwendung des OVP-Moduls eingeschränkt sein. Ein Gerät darf nur dann mit dem OVP-Modul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NA (Überspannungsschutz) aufgeführt ist.  Für Einzelheiten siehe SD01090F. Endress+Hauser...
Seite 129: Bluetoothmodul Für Hart-Geräte
Abhängig von der Zulassung des Transmitters kann die Verwendung des Bluetoothmodul eingeschränkt sein. Ein Gerät darf nur dann mit dem Bluetoothmodul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NF (Bluetoothmodul) aufgeführt ist.  Für Einzelheiten siehe SD02252F. Endress+Hauser...
Seite 130: Kommunikationsspezifisches Zubehör
Levelflex FMP56, FMP57 FOUNDATION Fieldbus 16.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung Field Xpert SFX350 Field Xpert SFX350 ist ein mobiler Computer für die Inbetriebnahme und Wartung.
Seite 131: Bedienmenü
‣ Analog inputs ‣ Analog input 1 … 5 →  150 Block tag →  150 →  150 Channel →  151 Process Value Filter Time ‣ Erweitertes Setup →  152 Status Verriegelung →  152 Endress+Hauser...
Seite 132 →  165 Tabellenmodus →  166 ‣ Tabelle bearbeiten Füllstand →  167 →  168 Kundenwert Tabelle aktivieren →  168 ‣ Sicherheitseinstellungen →  170 Ausgang bei Echoverlust →  170 Wert bei Echoverlust →  170 Endress+Hauser...
Seite 133 →  180 Invertiertes Ausgangssignal →  180 ‣ →  182 Anzeige →  182 Language Format Anzeige →  182 1 … 4. Anzeigewert →  184 1 … 4. Nachkommastellen →  184 Intervall Anzeige →  185 Endress+Hauser...
Seite 134 →  192  Diagnose →  195 Aktuelle Diagnose →  195 →  195 Letzte Diagnose Betriebszeit ab Neustart →  196 Betriebszeit →  189 ‣ Diagnoseliste →  197 Diagnose 1 … 5 →  197 Endress+Hauser...
Seite 135 Block tag →  150 Channel →  150 Status →  203 →  203 Value →  203 Units index ‣ Messwertspeicher →  204 Zuordnung 1 … 4. Kanal →  204 Speicherintervall →  205 Endress+Hauser...
Seite 136 →  210 Schaltzustand →  211 Simulation Gerätealarm →  211 ‣ Gerätetest →  212 Start Gerätetest →  212 Ergebnis Gerätetest →  212 Letzter Test →  212 →  213 Füllstandsignal Einkopplungssignal →  213 Endress+Hauser...
Seite 137: Übersicht Bedienmenü (Bedientool)
→  150 Process Value Filter Time →  151 ‣ Erweitertes Setup →  152 →  152 Status Verriegelung →  152 Zugriffsrechte Bediensoftware →  153 Freigabecode eingeben ‣ Füllstand →  154 Medientyp →  154 Endress+Hauser...
Seite 138 →  168 Kundenwert →  168 Tabelle aktivieren →  168 ‣ →  170 Sicherheitseinstellungen Ausgang bei Echoverlust →  170 Wert bei Echoverlust →  170 Rampe bei Echoverlust →  171 Blockdistanz →  157 Endress+Hauser...
Seite 139 →  182 Format Anzeige →  182 →  184 1 … 4. Anzeigewert →  184 1 … 4. Nachkommastellen Intervall Anzeige →  185 Dämpfung Anzeige →  185 Kopfzeile →  185 Kopfzeilentext →  186 Endress+Hauser...
Seite 140 →  195 Letzte Diagnose →  195 Zeitstempel →  196 Betriebszeit ab Neustart →  196 →  189 Betriebszeit ‣ Diagnoseliste →  197 Diagnose 1 … 5 →  197 Zeitstempel 1 … 5 →  197 Endress+Hauser...
Seite 141 →  203 ‣ Messwertspeicher →  204 →  204 Zuordnung 1 … 4. Kanal →  205 Speicherintervall Datenspeicher löschen →  205 ‣ Simulation →  209 Zuordnung Prozessgröße →  210 Wert Prozessgröße →  210 Endress+Hauser...
Seite 142 →  211 Simulation Gerätealarm →  211 ‣ Gerätetest →  212 →  212 Start Gerätetest Ergebnis Gerätetest →  212 Letzter Test →  212 Füllstandsignal →  213 Einkopplungssignal →  213 ‣ Heartbeat →  214 Endress+Hauser...
Seite 143: Menü "Setup
Beschreibung Behältertyp festlegen. Auswahl • Beton • Plastik/Holz • Metall • Aluminium Werkseinstellung Metall Abgleich Leer  Navigation  Setup → Abgleich Leer Beschreibung Distanz Prozessanschluss zu min. Füllstand. Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Endress+Hauser...
Seite 144: Zusätzliche Information
Spanne: max. Füllstand - min. Füllstand. Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Zusätzliche Information 100% A0013191  40 Abgleich Voll (F) bei Messungen in Schüttgütern Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Endress+Hauser...
Seite 145 Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  157). Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013201  42 Distanz bei Schüttgutmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  143). Endress+Hauser...
Seite 146 • Distanz Ok • Distanz unbekannt • Distanz zu klein • Distanz zu groß • Tank leer • Lösche Ausblendung Werkseinstellung Distanz unbekannt Von diesen beiden Echos wird dasjenige mit der geringeren Signalqualität angezeigt. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 147 Zeigt an, bis zu welcher Distanz bereits eine Ausblendung aufgenommen wurde. Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  146) = Manuelle Map-Aufnahme oder Distanz zu klein Nur vorhanden bei "Experte → Sensor → Echoverfolgung → Parameter Auswertemodus" = "Kurzzeithistorie" oder "Langzeithistorie" Endress+Hauser...
Seite 148: Werkseinstellung
Anzeige werden diese Werte durch Drücken von  bestätigt. • Lösche Ausblendung Eine eventuell vorhandene Ausblendungskurve wird gelöscht. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort-Anzeige werden diese Werte durch Drücken von  bestätigt. Endress+Hauser...
Seite 149: Wizard "Ausblendung
Navigation  Setup → Ausblendung → Ende Ausblendung Beschreibung →  147 Aufnahme Ausblendung  Navigation  Setup → Ausblendung → Aufnahme Ausblendung Beschreibung →  148 Distanz Navigation  Setup → Ausblendung → Distanz Beschreibung →  145 Endress+Hauser...
Seite 150: Untermenü "Analog Input 1
• Trennschichtdistanz • Gemessene Kapazität • Relative Echoamplitude • Relative Trennschichtamplitude • Grundrauschen • Klemmenspannung • Dicke oberes Medium • Berechneter DK-Wert • Analogausgang Erweit.Diag. 2 • Analogausgang Erweit.Diag. 1 Werkseinstellung Uninitialized Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 151: Beschreibung
 Setup → Analog inputs → Analog input 1 … 7 → Process Value Filter Time Beschreibung Eingabe der Filterzeitvorgabe für die Filterung des umgewandelten Eingangswerts (PV). Eingabe Positive Gleitkommazahl Werkseinstellung Zusätzliche Information Werkseinstellung Wenn der Wert 0 s eingegeben wird, erfolgt keine Filterung. Endress+Hauser...
Seite 152: Untermenü "Erweitertes Setup
Die Zugriffsrechte sind über den Parameter Freigabecode eingeben (→  153) änderbar. Wenn ein zusätzlicher Schreibschutz aktiviert ist, schränkt dieser die aktuellen Zugriffsrechte weiter ein. Der Schreibschutz lässt sich über den Parameter Status Ver- riegelung (→  152) anzeigen. Endress+Hauser...
Seite 153: Zugriffsrechte Anzeige
• Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 154: Füllstand
• DK 1.6 ... 1.9 • DK 1.9 ... 2.5 • DK 2.5 ... 4 • DK 4 ... 7 • DK 7 ... 15 • DK > 15 Werkseinstellung Abhängig von den Parametern Medientyp (→  154) und Mediengruppe. Endress+Hauser...
Seite 155: Prozesseigenschaft
Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Bei EOP-Füllstand-Auswertung = Fester DK-Wert muss in jedem Fall die genaue Dielektrizitätskonstante im Parameter DK-Wert angegeben werden. Der Parameter Mediumseigenschaft entfällt deswegen in diesem Fall.
Seite 156: Erweiterte Prozessbedingung
Ermöglicht speziell bei tankodennahem Einbau der Sonde ein Verbesserung der Leerer- kennung. • Ansatz Ermöglicht auch bei Verschiebung des Sondenendsignals aufgrund von Ansatz noch eine sichere Detektion des leeren Behälters. • Schaum (>5cm) (nur für Medientyp = Flüssigkeit) Optimiert die Signalauswertung für Anwendungen mit Schaumbildung. Endress+Hauser...
Seite 157: Füllstandeinheit
• Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Endress+Hauser...
Seite 158: Füllstandkorrektur
Füllstandkorrektur  Navigation  Setup → Erweitertes Setup → Füllstand → Füllstandkorrektur Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 % Werkseinstellung 0,0 % Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Endress+Hauser...
Seite 159 Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht nach Linearisierung (entspricht Volumen oder Gewicht) Füllstand vor Linearisierung (gemessen in Füllstandeinheit) Füllstand linearisiert (→  164) (entspricht Volumen oder Gewicht) Maximaler Wert (→  165) Durchmesser (→  165) Zwischenhöhe (→  165) Endress+Hauser...
Seite 160: Linearisierung
→  163 Freitext →  164 Maximaler Wert →  165 Durchmesser →  165 Zwischenhöhe →  165 Tabellenmodus →  166 ‣ Tabelle bearbeiten Füllstand →  167 Kundenwert →  168 Tabelle aktivieren →  168 Endress+Hauser...
Seite 161 Maximaler Wert →  165 Durchmesser →  165 Zwischenhöhe →  165 Tabellenmodus →  166 Tabellen Nummer →  167 →  167 Füllstand →  168 Füllstand Kundenwert →  168 Tabelle aktivieren →  168 Endress+Hauser...
Seite 162: Linearisierungsart
• Keine • Linear • Tabelle • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Werkseinstellung Keine Zusätzliche Information 100% 100% 100% 100% 100% A0021476  45 Linearisierungsarten Keine Tabelle Pyramidenboden Konischer Boden Schrägboden Kugeltank Zylindrisch liegend Endress+Hauser...
Seite 163: Einheit Nach Linearisierung
– Einheit nach Linearisierung (→  163) – Maximaler Wert (→  165): Maximales Volumen bzw. Gewicht – Durchmesser (→  165) Einheit nach Linearisierung  Navigation  Setup → Erweitertes Setup → Linearisierung → Einheit nach Linearisierung Voraussetzung Linearisierungsart (→  162) ≠ Keine Endress+Hauser...
Seite 164: Freitext
Bis zu 32 alphanumerische Zeichen (Buchstaben, Zahlen, Sonderzeichen) Werkseinstellung Free text Füllstand linearisiert Navigation  Setup → Erweitertes Setup → Linearisierung → Füllstand linearisiert Beschreibung Zeigt linearisierten Füllstand. Zusätzliche Information Die Einheit ist bestimmt durch den Parameter Einheit nach Linearisierung →  163. Endress+Hauser...
Seite 165: Maximaler Wert
Die Einheit ist definiert in Parameter Längeneinheit (→  143). Zwischenhöhe  Navigation  Setup → Erweitertes Setup → Linearisierung → Zwischenhöhe Voraussetzung Linearisierungsart (→  162) hat einen der folgenden Werte: • Pyramidenboden • Konischer Boden • Schrägboden Eingabe 0 … 200 m Werkseinstellung Endress+Hauser...
Seite 166: Tabellenmodus
Für jeden Tabellenpunkt wird der Füllstand vom Gerät gemessen. Der zugehörige linear- isierte Wert wird manuell eingegeben. • Tabelle löschen Die bestehende Linearisierungstabelle wird gelöscht. • Tabelle sortieren Die Tabellenpunkte werden in ansteigender Reihenfolge sortiert. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 167: Füllstand
Füllstand (Manuell)  Navigation  Setup → Erweitertes Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  162) = Tabelle • Tabellenmodus (→  166) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung). Eingabe Gleitkommazahl mit Vorzeichen Endress+Hauser...
Seite 168: Kundenwert
Linearisierten Wert zum Tabellenpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Tabelle aktivieren  Navigation  Setup → Erweitertes Setup → Linearisierung → Tabelle aktivieren Voraussetzung Linearisierungsart (→  162) = Tabelle Beschreibung Linearisierungstabelle aktivieren oder deaktivieren. Auswahl • Deaktivieren • Aktivieren Werkseinstellung Deaktivieren Endress+Hauser...
Seite 169 Wenn gleichzeitig Linearisierungsart (→  162) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert. Beim Editieren der Tabelle wird Parameter Tabelle aktivieren automatisch auf Deak- tivieren zurückgesetzt und muss danach wieder auf Aktivieren gesetzt werden. Endress+Hauser...
Seite 170: Sicherheitseinstellungen
0,0 % Zusätzliche Information Es gilt die für den Ausgang definierte Einheit: • Ohne Linearisierung: Füllstandeinheit (→  157) • Mit Linearisierung: Einheit nach Linearisierung (→  163) Nur vorhanden bei ' " Linearisierungsart (→  162)" = "Keine" Endress+Hauser...
Seite 171: Rampe Bei Echoverlust
• Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge Zusätzliche Information Signale in der oberen Blockdistanz werden nur ausgewertet, wenn sie sich bei Einschalten des Geräts außerhalb der Blockdistanz befanden und sich durch Füllstandänderung im lau- Endress+Hauser...
Seite 172 • Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013221  46 Blockdistanz (UB) bei Messung in Schüttgütern...
Seite 173: Sondeneinstellungen
Setup → Erweitertes Setup → Sondeneinstellungen → Aktuelle Sondenlänge Beschreibung • In den meisten Fällen: Zeigt Sondenlänge enstprechend dem aktuell gemessenen Sondenendsignal. • Für Bestätigung Sondenlänge (→  174) = Manuell: Tatsächliche Sondenlänge angeben. Eingabe 0 … 200 m Werkseinstellung Endress+Hauser...
Seite 174 • Sondenlänge unbekannt Zu wählen, wenn die tatsächliche Sondenlänge unbekannt ist. In diesem Fall ist keine Sondenlängenkorrektur möglich. Bei Bedienung über FieldCare muss Option Manuell nicht explizit gewählt werden; ein manuelles Editieren der Sondenlänge ist hier immer mög- lich. Endress+Hauser...
Seite 175: Sondenlängenkorrektur
Bestätigung Sondenlänge  Navigation  Setup → Erweitertes Setup → Sondeneinstellungen → Sondenlängenkorrektur → Bestätigung Sondenlänge Beschreibung →  174 Aktuelle Sondenlänge  Navigation  Setup → Erweitertes Setup → Sondeneinstellungen → Sondenlängenkorrektur → Aktuelle Sondenlänge Beschreibung →  173 Endress+Hauser...
Seite 176: Schaltausgang
Mit den Optionen Aus bzw. An kann eine Simulation des Schaltausgangs durchge- führt werden. Zuordnung Status  Navigation  Setup → Erweitertes Setup → Schaltausgang → Zuordnung Status Voraussetzung Funktion Schaltausgang (→  176) = Digitalausgang Bestellmerkmal 020 "Hilfsenergie; Ausgang", Option B, E oder G Endress+Hauser...
Seite 177: Zuordnung Grenzwert
• Absolute Echoamplitude • Absolute Trennschichtamplitude Werkseinstellung Zuordnung Diagnoseverhalten  Navigation  Setup → Erweitertes Setup → Schaltausgang → Zuordnung Diagnoseverhalten Voraussetzung Funktion Schaltausgang (→  176) = Diagnoseverhalten Beschreibung Diagnoseverhalten für Schaltausgang wählen. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 178: Einschaltpunkt
– Der Ausgang wird geöffnet, wenn der Messwert unter Ausschaltpunkt sinkt. A0015585 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltpunkt < Ausschaltpunkt – Der Ausgang wird geschlossen, wenn der Messwert unter Einschaltpunkt sinkt. – Der Ausgang wird geöffnet, wenn der Messwert über Ausschaltpunkt steigt. Endress+Hauser...
Seite 179: Einschaltverzögerung
Funktion Schaltausgang (→  176) = Grenzwert Beschreibung Messwert für Ausschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information The switching behavior depends on the relative position of the Einschaltpunkt and Aus- schaltpunkt parameters; description: see the Parameter Einschaltpunkt (→  178). Endress+Hauser...
Seite 180: Ausschaltverzögerung
 Setup → Erweitertes Setup → Schaltausgang → Schaltzustand Beschreibung Zeigt aktuellen Zustand des Schaltausgangs. Invertiertes Ausgangssignal  Navigation  Setup → Erweitertes Setup → Schaltausgang → Invertiertes Ausgangssignal Beschreibung Ausgangssignal umkehren. Auswahl • Nein • Ja Werkseinstellung Nein Endress+Hauser...
Seite 181 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 182: Anzeige
Darstellung der Messwerte für Vor-Ort-Anzeige wählen. Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Werkseinstellung 1 Wert groß Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 183 über die Parameter 1 … 4. Anzeigewert →  184 festgelegt. • Wenn mehr Messwerte festgelegt werden, als die gewählte Darstellung zulässt, zeigt das Gerät die Werte im Wechsel am. Die Anzeigedauer bis zum nächsten Wechsel wird im Parameter Intervall Anzeige (→  185) eingestellt. Endress+Hauser...
Seite 184: Anzeigewert
 Setup → Erweitertes Setup → Anzeige → 1. Nachkommastellen Beschreibung Anzahl Nachkommastellen für Anzeigewert wählen. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xx Zusätzliche Information Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Geräts. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 185: Intervall Anzeige
Reaktionszeit der Vor-Ort-Anzeige auf Messwertschwankungen einstellen. Eingabe 0,0 … 999,9 s Werkseinstellung 0,0 s Kopfzeile  Navigation  Setup → Erweitertes Setup → Anzeige → Kopfzeile Beschreibung Inhalt für Kopfzeile der Vor-Ort-Anzeige wählen. Auswahl • Messstellenbezeichnung • Freitext Werkseinstellung Messstellenbezeichnung Endress+Hauser...
Seite 186  Setup → Erweitertes Setup → Anzeige → Trennzeichen Beschreibung Trennzeichen für Dezimaldarstellung von Zahlenwerten wählen. Auswahl • . • , Werkseinstellung Zahlenformat  Navigation  Setup → Erweitertes Setup → Anzeige → Zahlenformat Beschreibung Zahlenformat für die Messwertdarstellung wählen. Auswahl • Dezimal • ft-in-1/16' ' Endress+Hauser...
Seite 187: Hintergrundbeleuchtung
Zusätzliche Information Bedeutung der Optionen • Deaktivieren Schaltet die Beleuchtung aus. • Aktivieren Schaltet die Beleuchtung ein. Unabhängig von der Einstellung in diesem Parameter kann die Hintergrundbeleuch- tung bei zu geringer Versorgungsspannung gegebenenfalls automatisch durch das Gerät abgeschaltet werden. Endress+Hauser...
Seite 188  Setup → Erweitertes Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20 … 80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 189  Setup → Erweitertes Setup → Datensicherung Anzeigemodul → Konfigurationsdaten verwalten Beschreibung Aktion zum Verwalten der Gerätedaten im Anzeigemodul wählen. Auswahl • Abbrechen • Sichern • Wiederherstellen • Duplizieren • Vergleichen • Datensicherung löschen • Display incompatible Werkseinstellung Abbrechen Endress+Hauser...
Seite 190 Setup → Erweitertes Setup → Datensicherung Anzeigemodul → Sicherung Status Beschreibung Zeigt, welche Aktion zur Datensicherung momentan läuft. Ergebnis Vergleich Navigation  Setup → Erweitertes Setup → Datensicherung Anzeigemodul → Ergebnis Vergleich Beschreibung Vergleich der Datensätze im Gerät und im Display (Backup). Endress+Hauser...
Seite 191 (→  189) = Duplizieren von einem anderen Gerät dupliziert wurde, dann stimmt die aktuelle Gerätekonfiguration des HistoROM mit derjenigen im Anzeigemodul nur zum Teil überein: Sensorspezifische Eigenschaften wie zum Beispiel eine Ausblen- dungskurve werden nicht dupliziert. Das Vergleichsergebnis ist in diesem Fall Einstel- lungen nicht identisch. Endress+Hauser...
Seite 192 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  153) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 193 Service-Parameter und Parameter, die nur die Kommunikation betreffen, bleiben unverändert. • Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. Endress+Hauser...
Seite 194 Setup → Erweitertes Setup → Administration → Freigabecode definieren → Freiga- becode definieren Beschreibung →  192 Freigabecode bestätigen  Navigation  Setup → Erweitertes Setup → Administration → Freigabecode definieren → Freiga- becode bestätigen Beschreibung Eingegebenen Freigabecode bestätigen. Eingabe 0 … 9 999 Werkseinstellung Endress+Hauser...
Seite 195: Menü "Diagnose
Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Es ist möglich, das die angezeigte Diagnosemeldung weiterhin gültig ist. Behebungs- maßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar. Endress+Hauser...
Seite 196 Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Zusätzliche Information Maximale Zeit: 9 999 d ( ≈ 27 Jahre) Endress+Hauser...
Seite 197: Untermenü "Diagnoseliste
Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Zeitstempel 1 … 5 Navigation  Diagnose → Diagnoseliste → Zeitstempel Endress+Hauser...
Seite 198: Untermenü "Ereignis-Logbuch
Anzeige abrufbar. Anzeigeformat • Bei Ereignismeldung der Kategorie (Statussignal) I: Statussignal, Ereignisnummer, Betriebszeit des Auftretens, Ereignistext • Bei Ereignismeldung der Kategorie (Statussignal) F, M, C, S: Diagnoseereignis, Status- symbol, Betriebszeit des Auftretens, Ereignistext Navigation  Diagnose → Ereignis-Logbuch → Ereignisliste Endress+Hauser...
Seite 199: Untermenü "Geräteinformation
Diagnose → Geräteinformation → Seriennummer Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 200  Diagnose → Geräteinformation → Erweiterter Bestellcode 1 Beschreibung Zeigen die drei Teile des erweiterten Bestellcodes. Zusätzliche Information Der erweiterte Bestellcode gibt für das Gerät die Ausprägung aller Merkmale der Produkt- struktur an und charakterisiert damit das Gerät eindeutig. Endress+Hauser...
Seite 201: Untermenü "Messwerte
Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  143). Füllstand linearisiert Navigation  Diagnose → Messwerte → Füllstand linearisiert Beschreibung Zeigt linearisierten Füllstand. Zusätzliche Information Die Einheit ist bestimmt durch den Parameter Einheit nach Linearisierung →  163. Endress+Hauser...
Seite 202: Untermenü "Analog Input 1
• Füllstand linearisiert • Absolute Echoamplitude • Absolute EOP-Amplitude • Absolute Trennschichtamplitude • Distanz • Elektroniktemperatur • EOP-Verschiebung • Trennschicht linearisiert • Trennschichtdistanz • Gemessene Kapazität • Relative Echoamplitude • Relative Trennschichtamplitude • Grundrauschen Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 203  Diagnose → Analog inputs → Analog input 1 … 7 → Value Beschreibung Zeigt den Ausgangswert des AI-Blocks. Units index Navigation  Diagnose → Analog inputs → Analog input 1 … 7 → Units index Beschreibung Zeigt die Einheit des Ausgangswerts. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 204: Untermenü "Messwertspeicher
Datenpunkte zyklisch überschrieben, so dass immer die letzten 1000, 500, 333 oder 250 Messwerte im Speicher bleiben (Ringspeicher-Prinzip). Wenn die getroffene Auswahl geändert wird, wird der Inhalt des Messwertspeichers gelöscht. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 205 = 1000 ⋅ 3 600 s = 3 600 000 s ≈ 41 d Datenspeicher löschen  Navigation  Diagnose → Messwertspeicher → Datenspeicher löschen  Diagnose → Messwertspeicher → Datenspeicher löschen Auswahl • Abbrechen • Daten löschen Werkseinstellung Abbrechen Endress+Hauser...
Seite 206 • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Durch gleichzeitiges Drücken von  und  verlässt man das Diagramm und kehrt zum Bedienmenü zurück. Navigation  Diagnose → Messwertspeicher → Anzeige 1 … 4. Kanal Endress+Hauser...
Seite 207: Untermenü "Simulation
Messwerten freigeben beziehungsweise sperren. Eine Messwertsimulation ist nur möglich, wenn der SIM-Schalter in der Position ON steht. Unabhängig von der Stellung des SIM-Schalters ist eine Simulation des Schaltausgangs immer möglich. XXXXXXXXXXXXX 3 mm A0025882 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. Endress+Hauser...
Seite 208 Position OFF (Werkseinstellung): Simulation von Messwerten ist gesperrt. 5. Kabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es einrastet. 6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Endress+Hauser...
Seite 209 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Bedienmenü Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozessgröße →  210 Wert Prozessgröße →  210 Simulation Schaltausgang →  210 Schaltzustand →  211 Simulation Gerätealarm →  211 Endress+Hauser...
Seite 210 Wert. Auf diese Weise lässt sich die korrekte Parametrierung des Messgeräts sowie nachgelagerter Steuereinheiten prüfen. Simulation Schaltausgang  Navigation  Experte → Diagnose → Simulation → Simulation Schaltausgang Beschreibung Simulation des Schaltausgangs ein- und ausschalten. Auswahl • Aus • An Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 211 Simulation Diagnoseereignis Navigation  Experte → Diagnose → Simulation → Simulation Diagnoseereignis Beschreibung Diagnoseereignis wählen, um dieses zu simulieren. Werkseinstellung Zusätzliche Information Bei Bedienung über Display kann man die Auswahlliste nach der Ereigniskategorie filtern (Parameter Kategorie Diagnoseereignis). Endress+Hauser...
Seite 212: Untermenü "Gerätetest
Echoverlust kommt. Überprüfen Sie den Einbau und die Dielektrizitätskon- stante des Mediums. • Ungeprüft Es hat kein Test stattgefunden. Letzter Test Navigation  Diagnose → Gerätetest → Letzter Test Beschreibung Zeigt Betriebszeit, bei der der letzte Gerätetest durchgeführt wurde. Endress+Hauser...
Seite 213 Zeigt Testergebnis für das Einkopplungssignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Einkopplungssignal = Prüfung nicht i. O.: Einbau des Geräts prüfen. Bei nichtmetalli- schen Behältern Metallplatte oder metallischen Flansch verwenden. Endress+Hauser...
Seite 214: Untermenü "Heartbeat
Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung SD01872F Navigation  Diagnose → Heartbeat Endress+Hauser...
Seite 215: Stichwortverzeichnis
Erweiterter Bestellcode 1 (Parameter) ... 200 Datenspeicher löschen (Parameter) ... . . 205 Erweitertes Setup (Untermenü) ....152 Endress+Hauser...
Seite 216 Kundenwert (Parameter) ..... 168 Service-Schnittstelle (CDI) ..... 60 Endress+Hauser...
Seite 217 Geräteinformation ..... . . 199 Gerätetest ......212 Endress+Hauser...
