Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP40 PROFIBUS PA

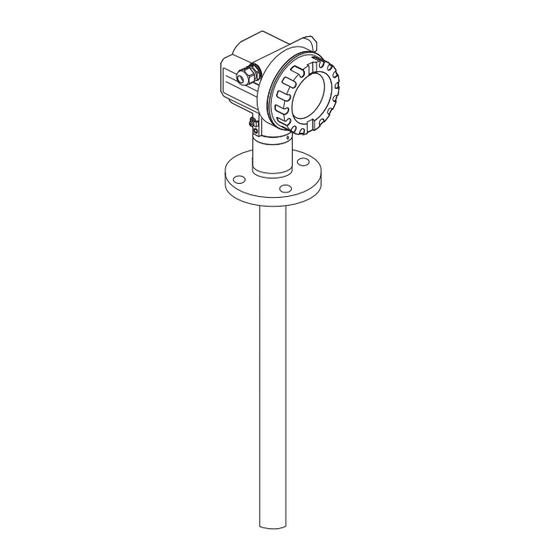

- Seite 1 Betriebsanleitung Levelflex M FMP40 Geführtes Füllstand-Radar BA00243F/00/DE/13.10 71120267 gültig ab Software-Version: 01.04.zz...
- Seite 2 Levelflex M FMP40 PROFIBUS PA Kurzanleitung Levelflex M - Kurzanleitung KA189F/00/a2/03.07 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Grund- Behälter Medium Messbe- Abgleich Abgleich Distanz/ Distanz Bereich Starte abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen Ausblend. Ausblend.
-
Seite 3: Inhaltsverzeichnis
Softwarehistorie ......99 Kontaktadressen von Endress+Hauser ..99 Verdrahtung auf einen Blick . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Levelflex M FMP40 PROFIBUS PA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgü- tern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien. -
Seite 5: Sicherheitszeichen Und -Symbole
Levelflex M FMP40 PROFIBUS PA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung... -
Seite 6: Identifizierung
Identifizierung Levelflex M FMP40 PROFIBUS PA Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: Bestellnummer Kennzeichnung nach Richtlinie 94/9/EG (siehe Bestellinformationen) und Kennzeichnung der Zündschutzart ENDRESS+HAUSER Made in Germany Seriennummer LEVELFLEX-M D-79689 Maulburg Order Code: Ser.-No.:... - Seite 7 Levelflex M FMP40 PROFIBUS PA Identifizierung Sonde: Seil 4mm / 1/6", hauptsächlich Flüssigkeit Seil 6mm / 1/4", Schüttgut H Seil 6mm / 1/4", PA > Stahl, Schüttgut, T = 100 °C Stab 6mm, Flüssigkeit Stab 12mm, Flüssigkeit Stab 16mm, hauptsächlich Flüssigkeit Koax, Flüssigkeit...
- Seite 8 Identifizierung Levelflex M FMP40 PROFIBUS PA Prozessanschluss: DN100 PN25/40, AlloyC22 >316L Flansch EN1092-1 (DIN2527) DN150 PN10/16 B1, 316L Flansch EN1092-1 (DIN2527 C) DN150 PN10/16, AlloyC22 >316L Flansch EN1092-1 (DIN2527) DN200 PN16 B1, 316L Flansch EN1092-1 (DIN2527 C) Gewinde ISO228 G3/4, 316L...
- Seite 9 Levelflex M FMP40 PROFIBUS PA Identifizierung Gehäuse; Kabeleinführung: F23 316L IP68; Verschr. M20 F23 316L IP68; Gewinde G1/2 F23 316L IP68; Gewinde NPT1/2 F23 316L IP68; Stecker M12 F23 316L IP68; Stecker 7/8" Sonderausführung, TSP-Nr. zu spez. Zusatzausstattung: Grundausführung EN10204-3.1 Material, mediumberührt ( 316L mediumberührt bei Stab / Koax) Abnahmeprüfzeugnis...
-
Seite 10: Lieferumfang
Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®... -
Seite 11: Montage
Levelflex M FMP40 PROFIBUS PA Montage Montage Montage auf einen Blick Montage mit Einschraubstück Gehäuse F12/F23 oder T12 1½" SW 60 ¾" SW 50 Achtung! Gerät nur am Einschraubstück einschrauben Gehäuse F12/F23 oder T12 Gehäuse drehen Für besseren Zugang zum... -
Seite 12: Warenannahme, Transport, Lagerung
Montage Levelflex M FMP40 PROFIBUS PA Warenannahme, Transport, Lagerung 3.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.2.2 Transport zur Messstelle " Achtung! Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg beachten. Messgerät darf für den Transport nicht am Sondenstab angehoben werden. -
Seite 13: Einbaubedingungen
Levelflex M FMP40 PROFIBUS PA Montage Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 max. 100 (4.33) 94 (3.7) 65 (2.56) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35) - Seite 14 Montage Levelflex M FMP40 PROFIBUS PA Prozessanschluss, Sondentyp Gehäuse F12 / T12 / F23 Variante “2”: Variante “3”: Distanzstück abgesetzte Elektronik 4 x ø8,5 ø60,3 Variante “4”: abgesetzte Elektronik ø21,3 mit abgewinkeltem Adapter ø76 ø76 ø76 ø81 Einschraubstück Flansch DN40…200 Einschraubstück...
-
Seite 15: Einbau
Levelflex M FMP40 PROFIBUS PA Montage Einbau 3.4.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • Zum Befestigen von Einschraubstücken: 60mm Gabelschlüssel für 1½", 50mm Gabelschlüssel für ¾" • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. -
Seite 16: Montage Von Seilsonden Im Leeren Silo
Montage Levelflex M FMP40 PROFIBUS PA Koaxsonden Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist als 10 mm. Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inne- ren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel auf dem Stab gehalten. -
Seite 17: Montage Von Seilsonden Im Teilbefüllten Silo
Levelflex M FMP40 PROFIBUS PA Montage 3.4.4 Montage von Seilsonden im teilbefüllten Silo Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex, ist es nicht immer möglich, das Silo zu entleeren. Der Einbau ist unter folgenden Bedingungen auch bei teilbefülltem Silo möglich: •... -
Seite 18: Einbauort
Montage Levelflex M FMP40 PROFIBUS PA 3.4.5 Einbauhinweise für Füllstandmessungen in Schüttgütern und Flüssigkeiten • Verwenden Sie für Schüttgüter im Normalfall Seilsonden, Stabsonden sind in Schüttgütern nur für kurze Messbereiche bis ca. 2 m geeignet. Dies gilt vor allem für Anwendungen, in denen die Sonde seitlich schräg eingebaut wird und für leichte und gut rieselfähige Schüttgüter. -
Seite 19: Behältereinbauten
Levelflex M FMP40 PROFIBUS PA Montage Behältereinbauten • Wählen Sie den Einbauort so, dass der Abstand zu Einbauten (5) (z. B. Grenzschal- ter, Verstrebungen) über die ganze Sonden- länge > 300 mm beträgt, auch während des Betriebs. • Sonde darf während des Betriebs innerhalb des Messbereiches keine Einbauten berühren. -
Seite 20: Art Der Sondenmontage
Montage Levelflex M FMP40 PROFIBUS PA Art der Sondenmontage • Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den meisten Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Sonde- nende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden. - Seite 21 Levelflex M FMP40 PROFIBUS PA Montage Abstützung von Sonden gegen Verbiegen Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). Bei GL/ABS Zulassung: Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig.
-
Seite 22: Spezielle Hinweise Für Schüttgüter
Montage Levelflex M FMP40 PROFIBUS PA 3.4.6 Spezielle Hinweise für Schüttgüter • Bei Schüttgütern ist ein möglichst großer Abstand zum Befüllstrom besonders wichtig, um Verschleiß zu vermeiden. • In Betonsilos soll ein möglichst großer Abstand (B) der Sonde zur Betonwand einge- halten werden, möglichst ≥... -
Seite 23: Einbau In Schüttgutsilos
Levelflex M FMP40 PROFIBUS PA Montage 3.4.7 Einbau in Schüttgutsilos Zugbelastung Schüttgüter üben auf Seilsonden Zugkräfte aus deren Höhe zunimmt mit: • der Sondenlänge, bzw. max. Bedeckung, • dem Schüttgewicht des Produktes • dem Silodurchmesser • dem Durchmesser des Sondenseils Die folgenden Diagramme zeigen typische Belastungen bei häufig vorkommenden Schüttgütern als... -
Seite 24: Einbau In Flüssigkeitstanks
Montage Levelflex M FMP40 PROFIBUS PA Da die Zugkräfte auch stark von der Rieselfähigkeit des Füllgutes abhängen, ist bei schwer fließen- den Füllgütern und bei Gefähr von Wächtenbildung ein höherer Sicherheitsfaktor notwendig. In kritischen Fällen eher 6 mm Seil verwenden, statt 4 mm. -
Seite 25: Messung In Korrosiven Flüssigkeiten
Levelflex M FMP40 PROFIBUS PA Montage Einbau in unterirdischen Tanks Bei Stutzen mit großem Durchmesser Koax- sonde einsetzen, um Reflexionen an der Stut- zenwand zu vermeiden. L00-FMP4xxxx-17-00-00-yy-022 Messung in korrosiven Flüssigkeiten Zur Messung in korrosiven Flüssigkeiten verwenden Sie den Levelflex M FMP41C. Bei Kunststoff- tanks ist die Montage der Sonde auch außen am Tank möglich (Einbauhinweise, →... - Seite 26 Montage Levelflex M FMP40 PROFIBUS PA Einbauort • Empfohlener Abstand B Wand-Seilsonde: ~1/6...1/4 des Behälterdurchmessers. • Nicht mittig (2) in metallischen Silos. • Nicht im Befüllstrom (3). • Bitte bestellen Sie die Sonde mit einer Länge, die ca. 30 mm über dem Tankboden endet.
-
Seite 27: Seilsonde Fixieren
Levelflex M FMP40 PROFIBUS PA Montage 3.4.9 Hinweise zu besonderen Einbausituationen Anschweißen der Sonde im Tank " Achtung! Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut werden. -
Seite 28: Einbau Von Der Seite
Montage Levelflex M FMP40 PROFIBUS PA Einbau von der Seite • Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden. • Seilsonde in diesem Fall immer fixieren ("Seilsonde fixieren", → ä 27). • Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit abstützen. - Seite 29 Levelflex M FMP40 PROFIBUS PA Montage Einbau in Stutzen mit Höhe über 150 mm Wenn beim Einbau von Sonden in Stutzen DN50 (2") DN40 (1½") bis 250 (10") mit Stutzenhöhe DN80 (3") DN150 (6") > 150 mm (6") durch Materialbewegung im DN200 (8")
-
Seite 30: Einbau Fmp40 Mit Wärmeisolation
Montage Levelflex M FMP40 PROFIBUS PA Einbau in Stutzen ≥ DN300 Wenn der Einbau in Stutzen ≥ 300 mm nicht vermeidbar ist, muss der Einbau entsprechend nebenstehender Skizze erfolgen. Rohr ø150…180 Stutzenunterkante Platte Ungefähr bündig mit Stutzenunterkante (± 50 mm). -
Seite 31: Schräger Einbau
Levelflex M FMP40 PROFIBUS PA Montage Schräger Einbau • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer- den. – bis 1 m = 30° – bis 2 m = 10°... - Seite 32 Montage Levelflex M FMP40 PROFIBUS PA Einbau mit abgesetzter Elektronik • Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert. • Bei Einbau beachten Sie bitte die Projektierungshinweise, → ä 18 • Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
-
Seite 33: Gehäuse Drehen
Levelflex M FMP40 PROFIBUS PA Montage 3.4.10 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •... -
Seite 34: Verdrahtung
Verdrahtung Levelflex M FMP40 PROFIBUS PA Verdrahtung Verdrahtung auf einen Blick Hinweise zur PROFIBUS PA Installation finden Sie in der Betriebsanleitung BA034S/04/DE. Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: Profibus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem... -
Seite 35: Verdrahtung Im Gehäuse T12
Levelflex M FMP40 PROFIBUS PA Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Profibus-Geräte sind auf dem Typenschild (1) LEVELFLEX M IP65 gekennzeichnet. Die Versorgungsspannung muss dem Order Code: Achtung! if modification x x x x x x x x Ser.-No.:... -
Seite 36: Verdrahtung Mit M12 Stecker
Verdrahtung Levelflex M FMP40 PROFIBUS PA Verdrahtung mit M12 Stecker " Vor dem Anschluss bitte folgendes beachten: Profibus-Geräte sind auf dem Typenschild (1) ● gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany Profibus PA Standard und dem gewählten Sicherheitskonzept... -
Seite 37: Anschluss Messeinheit
Levelflex M FMP40 PROFIBUS PA Verdrahtung Anschluss Messeinheit 4.2.1 Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. 4.2.2 Kabelverschraubung Variante Klemmbereich Standard, Ex ia, IS Kunststoff M20x1.5 5...10 mm Ex em, Ex nA Metall M20x1.5... -
Seite 38: Überspannungsschutz
Verdrahtung Levelflex M FMP40 PROFIBUS PA 4.2.7 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20 μs) erfordert, muss • das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse verwendet werden, siehe "Produktübersicht", →... -
Seite 39: Bedienung
Levelflex M FMP40 PROFIBUS PA Bedienung Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Behalter Eigen. Standard Alu-Behalter Kunststoff Beh Bypass / Rohr Koax-Sonde nahe Betonwand Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die... -
Seite 40: Allgemeiner Aufbau Des Bedienmenüs
Bedienung Levelflex M FMP40 PROFIBUS PA 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheits- einst.", "Ausgang", "Anzeige", etc. -
Seite 41: Anzeige- Und Bedienelemente
Levelflex M FMP40 PROFIBUS PA Bedienung Anzeige- und Bedienelemente 5.2.1 Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Orde Orde Ser.- Ser.- r Cod r Cod No.: No.: sber sber surin surin eich g rang eich g rang U 16... -
Seite 42: Anzeigesymbole
Bedienung Levelflex M FMP40 PROFIBUS PA 5.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung. -
Seite 43: Vor-Ort-Bedienung
Levelflex M FMP40 PROFIBUS PA Bedienung Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: Funktion "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 2457 (z. -
Seite 44: Parametrierung Freigeben
Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser... -
Seite 45: Werkseinstellung (Reset)
Levelflex M FMP40 PROFIBUS PA Bedienung 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig. -
Seite 46: Anzeige Und Bestätigen Von Fehlermeldungen
Bedienung Levelflex M FMP40 PROFIBUS PA Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •... -
Seite 47: Kommunikation Profibus Pa
Levelflex M FMP40 PROFIBUS PA Bedienung Kommunikation PROFIBUS PA 5.5.1 Systemarchitektur • FieldCare SPS / PLC / API • Profiboard/Proficard PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA ENDRESS + HAUSER VU331 – FHX40 Prosonic M Micropilot M Levelflex M VU331... -
Seite 48: Wahl Der Geräteadresse
Bedienung Levelflex M FMP40 PROFIBUS PA 5.5.2 Geräteadresse Wahl der Geräteadresse • Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt eingestellter Adresse wird das Messgerät vom Leitsystem erkannt. • In einem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden. - Seite 49 Name der Gerätestammdatei (GSD) und der zugehörigen Dateien ab. Der Levelflex M hat die ID-Nummer 0x152D (hex) = 5421 (dec). Bezugsquellen • Internet (ftp-Server): ftp://194.196.152.203/pub/communic/gsd/Levelflex_m.EXE • CD-ROM mit allen GSD-Dateien zu Endress+Hauser-Geräten; Bestell-Nr.: 50097200 • GSD library der PROFIBUS Nutzerorganisation (PNO): http://www.PROFIBUS.com Verzeichnisstruktur Die Dateien sind in folgender Verzeichnisstruktur abgelegt: Levelflex_M/PA/Profile3/Revision1.0/...
-
Seite 50: Zyklischer Datenaustausch
Bedienung Levelflex M FMP40 PROFIBUS PA 5.5.4 Zyklischer Datenaustausch Blockmodell des Levelflex M L00-FMR230xx-02-00-00-de-001 Das Blockmodell zeigt, welche Daten bei laufendem Betrieb kontinuierlich (d.h. im zyklischen Datenverkehr) zwischen dem Levelflex M und der SPS ausgetauscht werden. Die Zahlen bezeich- nen die Funktionsgruppe und die Funktion: •... - Seite 51 Levelflex M FMP40 PROFIBUS PA Bedienung Konfiguration des zyklischen Datentelegramms Mit Hilfe der Konfigurationssoftware zu Ihrer SPS könnnen Sie aus diesen Modulen das zyklische Datentelegramm auf folgende Arten zusammensetzen: Hauptmesswert Wählen Sie das Modul Main Process Value, wenn Sie nur den Hauptmesswert übertragen wollen.
-
Seite 52: Statuscodes
Bedienung Levelflex M FMP40 PROFIBUS PA IEEE-754 Fließkommazahl Der Messwert wird als IEEE-754-Fließkommazahl wie folgt übertragen: (E-127) Messwert = (-1) x (1+F) Byte 1 Byte 2 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1... -
Seite 53: Azyklischer Datenaustausch
Levelflex M FMP40 PROFIBUS PA Bedienung 5.5.5 Azyklischer Datenaustausch Mit Hilfe des azyklischen Datenaustausches können Geräteparameter verändert werden - unabhän- gig vom zyklischen Datenaustausch des Gerätes mit einer SPS. Der azyklische Datenaustausch wird verwendet, • um Inbetriebnahme- oder Wartungsparameter zu übertragen;... - Seite 54 Bedienung Levelflex M FMP40 PROFIBUS PA 5.5.6 Slot/Index-Tabellen Gerätemanagement Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Directory object Array of constant header UNSIGNED16 Composite list Array of constant directory entries UNSIGNED16 Analog-Input-Block Parameter...
-
Seite 55: Physical Block
Levelflex M FMP40 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class LO LO Limit FLOAT static 44-45 HI HI Alarm DS-39* dynamic HI Alarm DS-39* dynamic LO Alarm DS-39* dynamic LO LO Alarm... - Seite 56 Bedienung Levelflex M FMP40 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Gap reserved 42-53 Endress+Hauser-Parameter error code UNSIGNED16 dynamic last error code UNSIGNED16 dynamic Up Down features OSTRING constant Up Down control...
- Seite 57 Levelflex M FMP40 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Delay time V1H4 UNSIGNED16 static Safety distance V1H5 FLOAT static In safety dist. V1H6 UNSIGNED8 static Reset self holding V1H7...
- Seite 58 Bedienung Levelflex M FMP40 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Language V6H2 UNSIGNED8 static Back to home V6H3 INT16 static Format display V6H4 UNSIGNED8 static No. decimals V6H5 UNSIGNED8 static Sep.
-
Seite 59: Ausgangsskalierung
Levelflex M FMP40 PROFIBUS PA Bedienung 5.5.7 Ausgangsskalierung Die Vor-Ort Anzeige am Gerät und der digitale Ausgang arbeiten voneineander unabhängig. Vor-Ort-Anzeige Das Vor-Ort-Display zeigt den Hauptmesswert V0H0 immer direkt so an, wie er vom Transducer- Block geliefert wird. Digitaler Ausgang Für den digitalen Ausgang wird der Hauptmesswert weiter skaliert:... -
Seite 60: Endress+Hauser-Bedienprogramm
5.5.8 Endress+Hauser-Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Man- agement Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com È Suche: FieldCare È FieldCare È Technische Daten. -
Seite 61: Tanklinearisierung
Levelflex M FMP40 PROFIBUS PA Bedienung Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041 Endress+Hauser... -
Seite 62: Inbetriebnahme
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 33. • Checkliste "Anschlusskontrolle", → ä 38. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:... -
Seite 63: Grundabgleich
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut) - Seite 64 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meis- ten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
-
Seite 65: Grundabgleich Mit Vu331
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Grundabgleich mit VU331 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."... -
Seite 66: Funktion "Medium Eigensch."
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein Schwallrohr konzipiert. Wenn Sie diese Option auswählen wird die obere Blockdistanz auf 100 mm voreingestellt. -
Seite 67: Funktion "Messbedingungen"
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Für sehr lockere oder aufgelockerte Schüttgüter gilt die jeweils niedrigere Gruppe. Reduktion des max. möglichen Messbereiches durch: • Extrem lockere Oberfläche von Schüttgütern, z. B. Schüttgut mit niedrigem Schüttgewicht bei pneumatischer Befüllung. • Ansatzbildung, vor allem von feuchten Produkten. - Seite 68 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
-
Seite 69: Funktion "Abgleich Leer"
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (= Nullpunkt) ein. E = Abgleich Leer (= Nullpunkt) L00-FMP4xxxx-14-00-06-de-008 Funktion "Abgleich voll"... -
Seite 70: Funktion "Distanz/Messwert"
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Funktion "Distanz/Messwert"(008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten: •... - Seite 71 Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Distanz = ok Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
- Seite 72 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsäch- lichen Messwert bzw.
-
Seite 73: Blockdistanz
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt. -
Seite 74: Messabweichung
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: digital analog Summe aus Nichtlinearität, Messbereich: ±0,06 % Nichtwiederholbarkeit und Hysterese – bis 10 m: ±3 mm – > 10 m: ±0,03 %... -
Seite 75: Hüllkurve Mit Vu331
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Hüllkurve mit VU331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •... -
Seite 76: Funktion "Hüllkurvendarstellung" (0E3)
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Distanz des Endwert der Darstellung ausgewerteten Echos Sondenlänge der Darstellung Vollabgleich Füllstandecho... -
Seite 77: Ausblendung
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme 6.7.3 Ausblendung • Werksausblendung Schon bei der Auslieferung ist eine Ausblendung (Leerkurve) im Gerät vorhanden. • Kundenausblendung Im teilbefüllten Zustand kann die Distanz bis 10 cm vor den tatsächlichen Gesamtfüllstand aus- geblendet werden, (Bereich Ausblendung = tatsächliche Distanz zum Gesamtfüllstand - 10 cm) bzw. -
Seite 78: Beenden Der Navigation
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMPxxxxx-07-00-00-xx-002 Vertical-Zoom-Modus Drücken Sie noch einmal... -
Seite 79: Grundabgleich Mit Endress+Hauser Bedienprogramm
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/6: •... - Seite 80 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende l00-fmp4xxxx-20-00-00-de-003...
- Seite 81 Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
- Seite 82 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Grundabgleich Schritt 6/6: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.
-
Seite 83: Beurteilung Der Messung Mit Hilfe Der Hüllkurve
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abb. Seilsonde). -
Seite 84: Benutzerspezifische Anwendungen (Bedienung)
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist. -
Seite 85: Wartung
Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können ("Ersatzteile", → ä 97). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:... -
Seite 86: Zubehör
Zubehör Levelflex M FMP40 PROFIBUS PA Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. -
Seite 87: Abgesetzte Anzeige Und Bedienung Fhx40
Levelflex M FMP40 PROFIBUS PA Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd S er S er... -
Seite 88: Zentrierscheiben
Zubehör Levelflex M FMP40 PROFIBUS PA Zentrierscheiben Werden Sonden mit Stabausführung in Schwall- oder Bypassrohren eingesetzt, muss eine Berüh- rung mit der Rohrwand verhindert werden. Die Zentrierscheibe fixiert die Stabsonde in der Mitte des Rohres. 8.4.1 Zentrierscheibe PEEK Ø 48-95 mm Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16 mm und kann in Rohren von DN50... -
Seite 89: Commubox Fxa291
Levelflex M FMP40 PROFIBUS PA Zubehör Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI00405C/07/DE. Hinweis! Für das Gerät benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291". -
Seite 90: Stabverlängerung / Zentrierung
Zubehör Levelflex M FMP40 PROFIBUS PA Stabverlängerung / Zentrierung DN50 (2") DN80 (3") DN150 (6") DN200 (8") DN250 (10") Stutzen- Bei DN200 und DN250 höhe in Kombination mit Hornadapter Metallrohr so kurz, Zentrierscheibe wie möglich! aus PPS - GF40 Verlängerungsstab Gilt nicht für ¾"-Sonde. -
Seite 91: Befestigungssatz Isoliert
Levelflex M FMP40 PROFIBUS PA Zubehör Befestigungssatz isoliert Befestigungssatz Bestell-Nr. für 4mm Seilsonde 52014249 Zuverlässige isolierte Befestigung für 6mm Seilsonde 52014250 Muss eine Seilsonde fixiert werden und ist eine sichere geer- dete Befestigung nicht möglich, empfehlen wir die Verwen- dung der Isolierhülse aus PEEK GF-30 mit beiliegender Ring- schraube DIN 580 aus rostfreiem Stahl. -
Seite 92: Störungsbehebung
Störungsbehebung Levelflex M FMP40 PROFIBUS PA Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen und mit Angabe auf nicht ok. Gerät reagiert Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen. -
Seite 93: Systemfehlermeldungen
Levelflex M FMP40 PROFIBUS PA Störungsbehebung Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch ansteht, EEPROM defekt Elektronik tauschen... - Seite 94 Störungsbehebung Levelflex M FMP40 PROFIBUS PA Code Fehlerbeschreibung Ursache Abhilfe A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls oder HF-Modul defekt...
-
Seite 95: Anwendungsfehler
Levelflex M FMP40 PROFIBUS PA Störungsbehebung Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 93) nung oder ein Fehlermeldungen (→ ä 93) Alarm an → Messwert (00) ist gemessene Distanz 1. - Seite 96 Störungsbehebung Levelflex M FMP40 PROFIBUS PA Fehler Ausgang mögliche Ursache Beseitigung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).
-
Seite 97: Ersatzteile
Levelflex M FMP40 PROFIBUS PA Störungsbehebung Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen. -
Seite 98: Rücksendung
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren. -
Seite 99: Softwarehistorie
• Funktion "Fensterung" BA243F/00/de/05.06 BA245F/00/de/06.06 • Beschreibung der Gerätefunktionen 52011931 52011935 • Bedienmenü erweitert BA243F/00/de/11.06 52011931 BA243F/00/de/03.09 71074789 BA00243F/00/DE/13.10 71120267 Kontaktadressen von Endress+Hauser Kontaktadressen finden Sie auf unserer Homepage: www.endress.com/worldwide. Bei Fragen wenden Sie sich bitte an ihre Endress+Hauser Niederlassung. Endress+Hauser... -
Seite 100: Technische Daten
Technische Daten Levelflex M FMP40 PROFIBUS PA Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb., → ä 14) und der Füll- Messgröße gutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" (siehe Abb., → ä 63) wird der Füllstand rechnerisch ermittelt. -
Seite 101: Einsatzbedingungen: Umgebung
Levelflex M FMP40 PROFIBUS PA Technische Daten 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C...+80 °C. Bei T < -20 °C und T > +60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonnenein- strahlung sollte eine Wetterschutzhaube vorgesehen werden. -
Seite 102: Einsatzbedingungen: Prozess
Technische Daten Levelflex M FMP40 PROFIBUS PA 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abb.) wird von der bestellten O-Ring-Variante bestimmt: O-Ring-Werkstoff Min. Temperatur Max. Temperatur FKM (Viton) -30 °C +150 °C EPDM -40 °C +120 °C... -
Seite 103: Konstruktiver Aufbau
Levelflex M FMP40 PROFIBUS PA Technische Daten 10.1.6 Konstruktiver Aufbau Werkstoffe Siehe TI00358F/00/DE, Kapitel "Werkstoffe (nicht prozessberührt)" und "Werkstoffe (prozessbe- rührt)". Sondenlängentoleranzen Stabsonden Seilsonden über zulässige Toleranz (mm) - 10 - 20 - 30 - 10 - 20 - 30... - Seite 104 Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. WHG. Siehe "Produktübersicht", → ä 6 (ZE00256F/00/DE).
-
Seite 105: Ex-Zulassung
Levelflex M FMP40 PROFIBUS PA Technische Daten Ex-Zulassung Die Geräte werden zum Einsatz in explosionsgefährdeten Bereichen zertifiziert. Die zu beachten- den Sicherheitshinweise werden beigefügt und auf dem Typenschild referenziert: • Europa: EG-Baumusterprüfbescheinigung, Sicherheitshinweise (XA) • USA: FM Approval, Control Drawing •... -
Seite 106: Ergänzende Dokumentation
Technische Daten Levelflex M FMP40 PROFIBUS PA 10.1.8 Ergänzende Dokumentation Ergänzende Dokumentation Diese ergänzende Dokumentation finden Sie auf unseren Produktseiten unter www.endress.com. • Technische Information (TI00358F/00/DE) • Safety Manual "Handbuch zur funktionalen Sicherheit" (SD00174F/00/DE) • Zertifikat "Allgemeine bauaufsichtliche Zulassung" (ZE00256F/00/DE) •... - Seite 107 Levelflex M FMP40 PROFIBUS PA Technische Daten Endress+Hauser...
-
Seite 108: Anhang
Anhang Levelflex M FMP40 PROFIBUS PA Anhang 11.1 Bedienmenü PA (Anzeigemodul) Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Länge bestim Abgleich leer Sondenende 030 … Standard unbekannt Standard siehe Funktionsgruppe “Längenabgleich 03” Wert eingeben Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh. - Seite 109 Levelflex M FMP40 PROFIBUS PA Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L...
-
Seite 110: Patente
Anhang Levelflex M FMP40 PROFIBUS PA 11.2 Patente Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,661,251 i EP 0 780 664 • US 5,827,985 i EP 0 780 664 •... - Seite 111 Levelflex M FMP40 PROFIBUS PA Anhang Endress+Hauser...
- Seite 112 Anhang Levelflex M FMP40 PROFIBUS PA Endress+Hauser...
-
Seite 113: Stichwortverzeichnis
Levelflex M FMP40 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis Montage ........11 Abgleich leer . - Seite 114 Levelflex M FMP40 PROFIBUS PA Stichwortverzeichnis Endress+Hauser...
-
Seite 115: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 116 www.endress.com/worldwide BA00243F/00/DE/13.10 71120267 CCS/FM+SGML 6.0/ProMoDo 71120267...
