Proline Promag L 400 EtherNet/IP
Endress+Hauser
6

Montage

6.1

Montagebedingungen

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor-
derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1

Montageposition

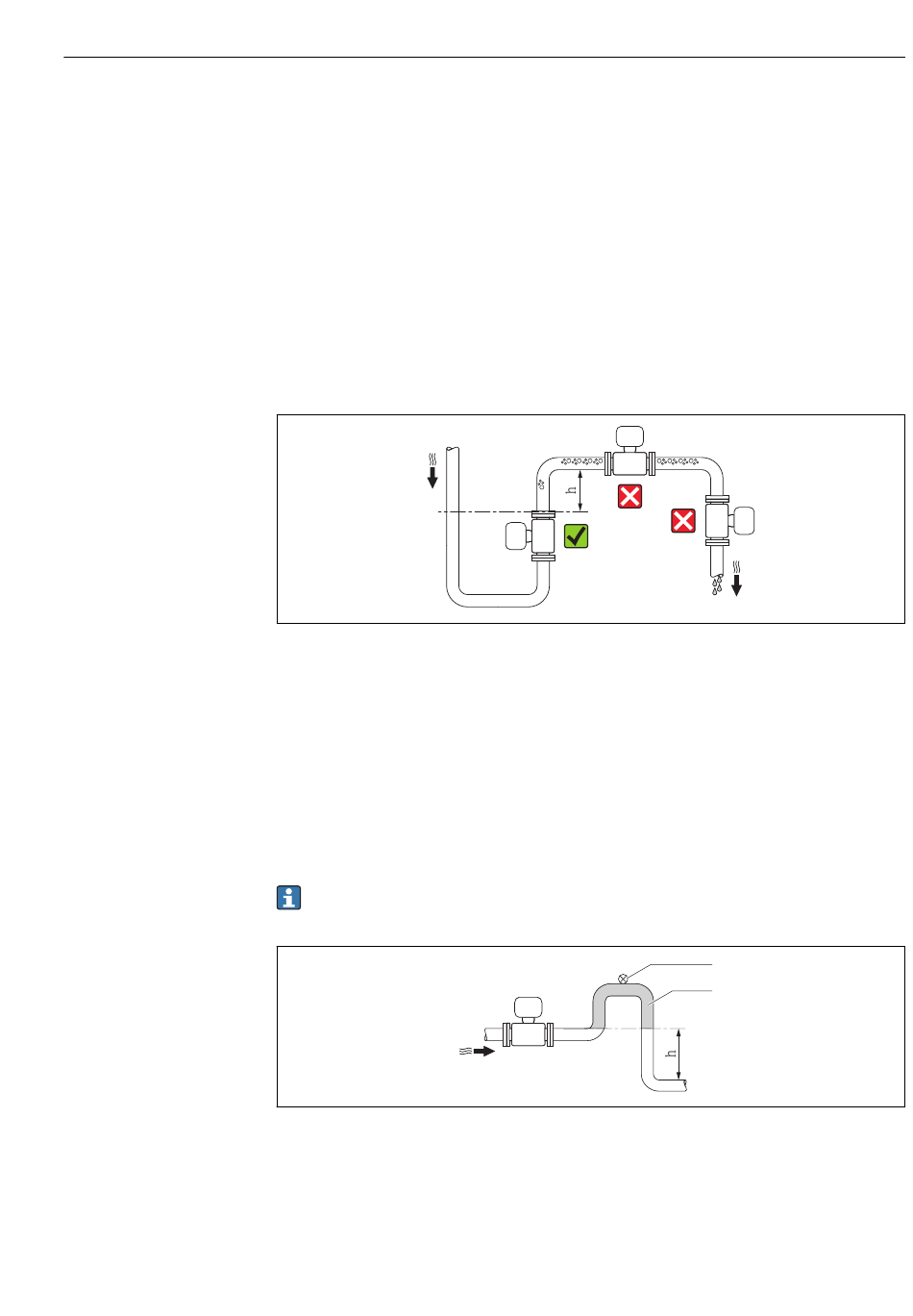

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausrei-
chenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein
Siphon oder ein Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem
ein Abreißen des Flüssigkeitsstroms in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  128)
 4
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
Montage
A0017061
1
2
A0017064
19
