Proline Promag L 400 EtherNet/IP
Endress+Hauser

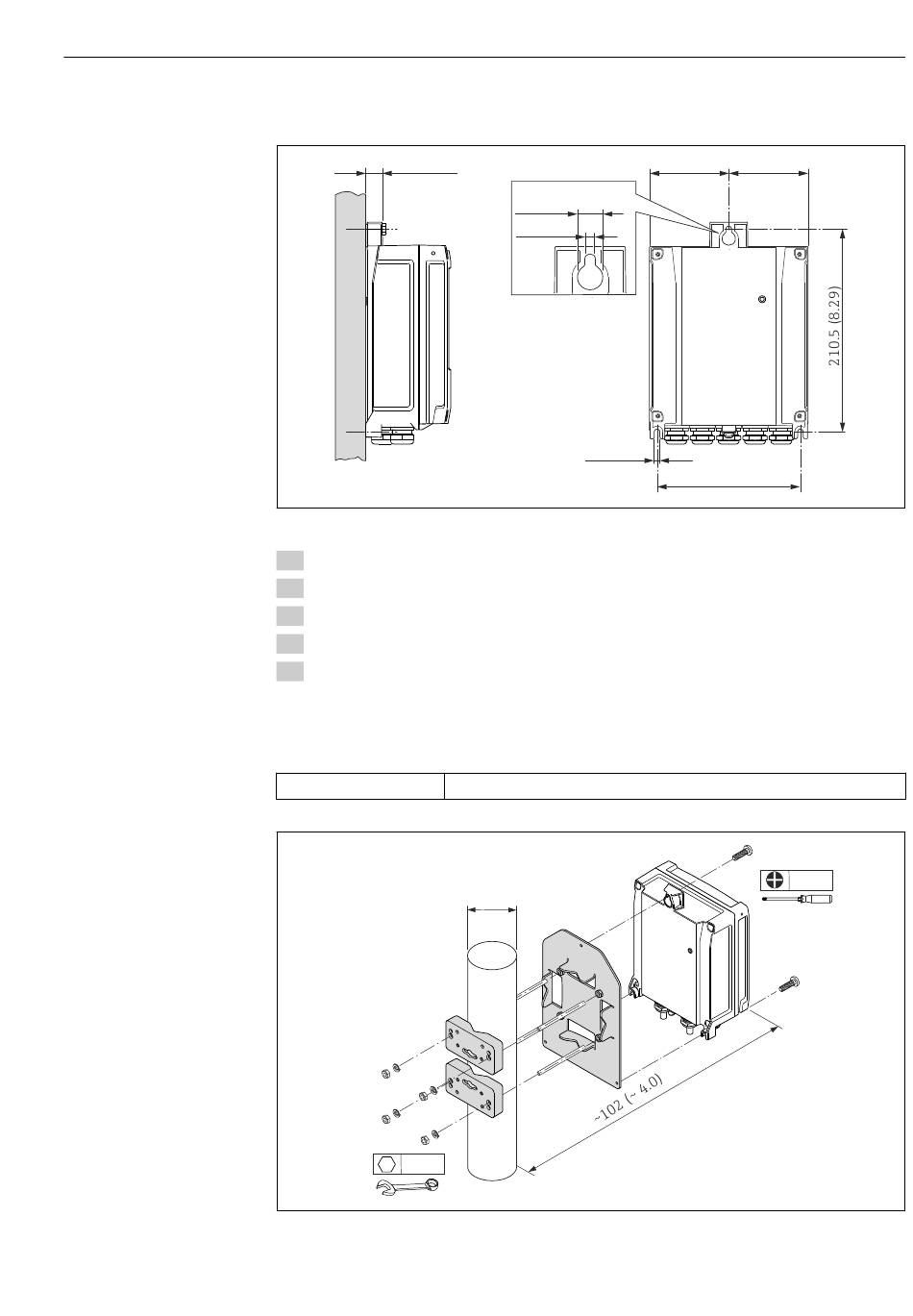

Wandmontage
17 (0.67)
mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Rohrmontage
Bei Kunststoffgehäuse
Max. Anziehdrehmoment
( 0.79...2.75)
4 x
SW 8
14 (0.55)
5.8 (0.23)
5.8 (0.23)
2 Nm
ø
20...70
ø
Montage
=
=
149 (5.85)
3 x
TX 25
A0020523
A0020705
29
