Montage
30
Für die Rohrmontage ist bei bei Endress+Hauser ein separates Montageset bestellbar
(→  117).

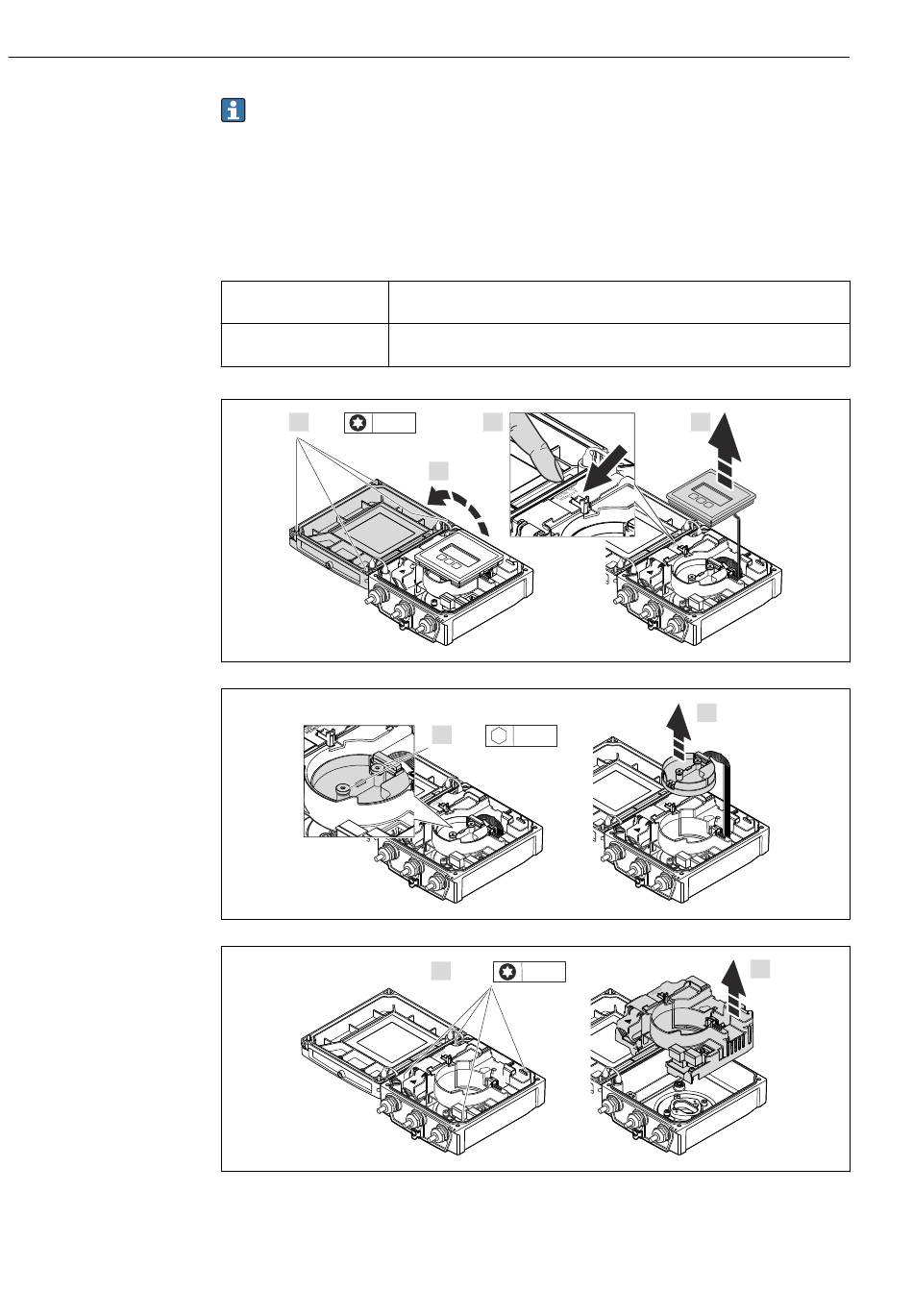

6.2.5 Messumformergehäuse drehen
Um bei einer Kompaktausführung den Zugang zum Anzeigemodul zu erleichtern, lässt sich
das Messumformergehäuse drehen:
Anziehdrehmomente bei Kunststoffgehäuse
Befestigungsschraube
Gehäusedeckel
Befestigungsschraube
Hauptelektronikmodul
1.
4 x TX 20
Max. 1,3 Nm
Max. 1,5 Nm
3.
2.
5.
2 x 3 mm
7.
4 x
TX 20
Proline Promag L 400 EtherNet/IP
4.
6.
8.
Endress+Hauser
A0021602
A0021603
A0021604
