Anzeigemodul Drehen - Endress+Hauser Proline Promag L 400 EtherNet/IP Betriebsanleitung

Proline Promag L 400 EtherNet/IP
Endress+Hauser
9.

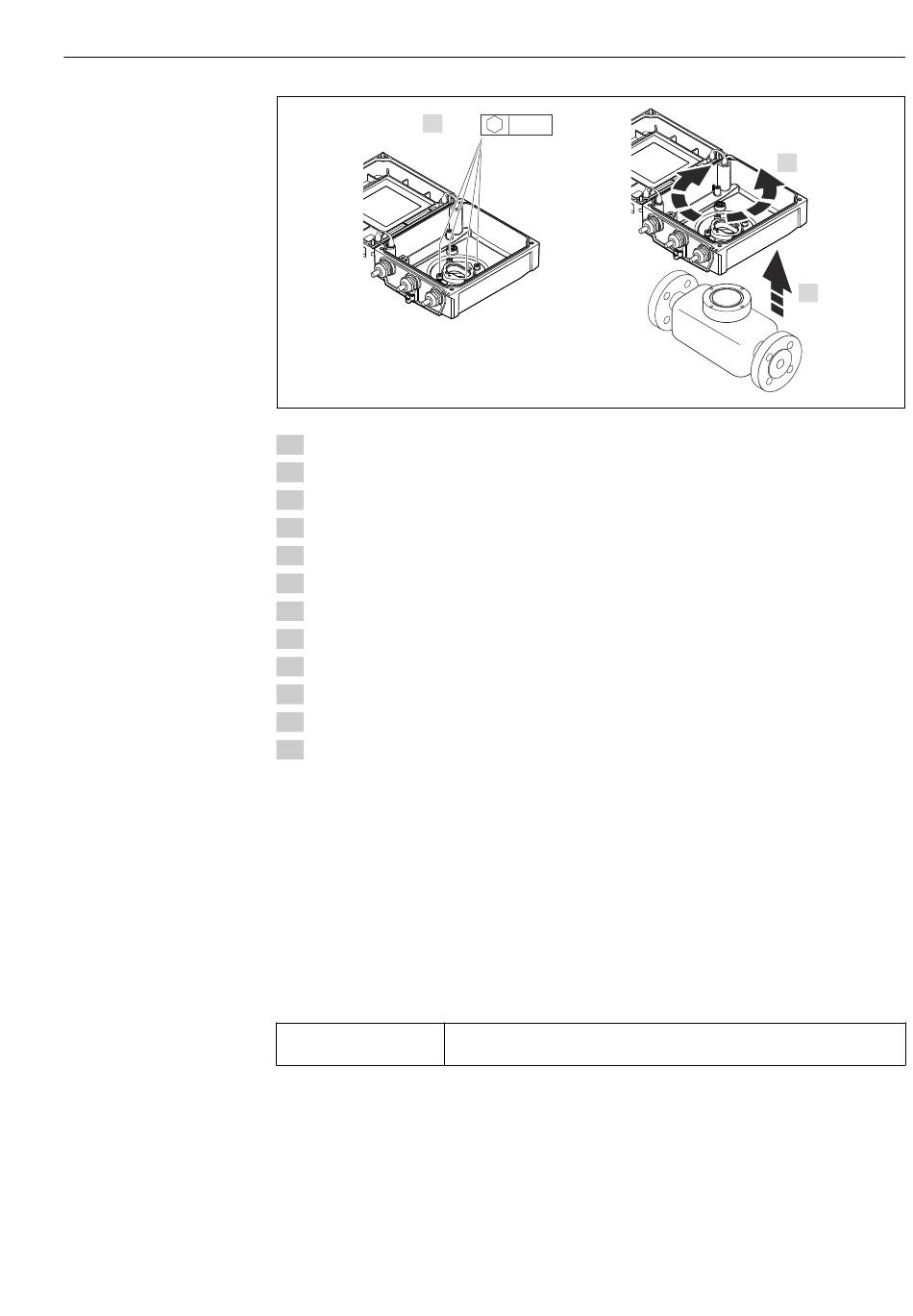

1. Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen.
5. Befestigungsschrauben vom Intelligenten-Sensor-Elektronikmodul lösen.
6. Intelligenten-Sensor-Elektronikmodul herausziehen.
7. Befestigungsschrauben vom Hauptelektronikmodul lösen.
8. Hauptelektronikmodul herausziehen.
9. Befestigungsschrauben des Messumformergehäuses lösen.
10. Messumformergehäuse anheben.
11. Gehäuse in 90°-Schritten in die gewünschte Position drehen.
12. WARNUNG! Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung
des Messumformers aus Kunststoff. Befestigungsschrauben gemäß Anziehdrehmo-
ment anziehen (→  30).
HINWEIS! Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt! Es
wird kein Messsignal ausgegeben. Den Stecker des Intelligenten-Sensor-Elektronik-
moduls gemäß Codierung einstecken.
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
6.2.6

Anzeigemodul drehen

Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer-
den.
Anziehdrehmomente bei Kunststoffgehäuse
Befestigungsschraube
Gehäusedeckel
4 x 4 mm
Max. 1,3 Nm
