Seite 1 Products Solutions Services BA01213D/06/DE/01.13 71218260 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag L 400 EtherNet/IP Magnetisch-induktives Durchfluss-Messgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag L 400 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis 6.2.4 Messumformer der Getrenntausfüh- Hinweise zum Dokument ... . 6 rung montieren ....28 Dokumentfunktion .
Seite 4 13.2 Mess- und Prüfmittel ....114 13.3 Endress+Hauser Dienstleistungen ..Betrieb ......88 11.1 Aktuelle Ethernet-Einstellungen auslesen...
Seite 5 Proline Promag L 400 EtherNet/IP Inhaltsverzeichnis Zubehör ......117 15.1 Gerätespezifisches Zubehör ... . . 117 15.1.1 Zum Messumformer .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag L 400 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag L 400 EtherNet/IP Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Kreuzschlitzschraubendreher A0011219 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Proline Promag L 400 EtherNet/IP Dokumentation Die folgenden Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD-ROM zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (→  142) 1.3.1...
Seite 9: Grundlegende Sicherheitshinweise
‣ Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- Endress+Hauser...
Seite 10: Restrisiken
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.
Seite 11: It-Sicherheit
Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Unterstützung bei dieser Aufgabe kann bei Endress+Hauser angefordert werden. Endress+Hauser...
Seite 12: Produktbeschreibung
Produktbeschreibung Proline Promag L 400 EtherNet/IP Produktbeschreibung Produktaufbau A0017218  1 Wichtige Komponenten der Kompaktausführung Anzeigemodul Inteligentes-Sensor-Elektronikmodul HistoROM DAT (steckbarer Datenspeicher) Hauptelektronikmodul Anschlussklemmen (Schraubklemmen, z.T. steckbar) Messumformergehäuse Kompaktausführung Kabelverschraubungen Messaufnehmer Kompaktausführung Endress+Hauser...
Seite 13: Warenannahme Und Produktidenti
Proline Promag L 400 EtherNet/IP Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme A0015502 A0013843 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0013695 A0015502 A0013698 Ware unbeschädigt? A0015502 A0013699 Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? A0015502 A0013697...
Seite 14: Produktidentifizierung
Warenannahme und Produktidentifizierung Proline Promag L 400 EtherNet/IP Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •...
Seite 15: Messaufnehmer-Typenschild
Proline Promag L 400 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0017186  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) (→  15)
Seite 16: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promag L 400 EtherNet/IP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG!  Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 17: Lagerung Und Transport
Proline Promag L 400 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Seite 18: Bei Messgeräten ≥ Dn 350 (14")
Lagerung und Transport Proline Promag L 400 EtherNet/IP 5.2.2 Bei Messgeräten ≥ DN 350 (14") Zusätzlich folgende Hinweise beim Transport beachten: • Das Messgerät mithilfe der Metallhalterungen am Flansch anheben. • Beim Transport mit Gabelstapler: Den Messaufnehmer nicht am Mantelblech anheben.
Seite 19: Montage
Proline Promag L 400 EtherNet/IP Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausrei- chenden Abstand zum nächsten Rohrbogen achten: h ≥...
Seite 20 Montage Proline Promag L 400 EtherNet/IP Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess- stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. • Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Fest- stoffansammlungen.
Seite 21: Ein- Und Auslaufstrecken
Proline Promag L 400 EtherNet/IP Montage A0015591 Horizontal Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolie- rung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden. Die Messstoffüberwachung bei horizontaler Einbaulage funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich...
Seite 22: Anforderungen Aus Umgebung Und Prozess
• Display vor Schlag schützen. • Display durch Abrieb von Sand in Wüstengebieten schützen. Ein Displayschutz ist bei Endress+Hauser bestellbar: Kapitel "Zubehör" (→  117) Systemdruck • Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Messrohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
Seite 23: Spezielle Montagehinweise
Proline Promag L 400 EtherNet/IP Montage A0016266  6 Maßnahmen zur Vermeidung von Gerätevibrationen > 10 m (33 ft) Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit.
Seite 24: Messgerät Montieren
Montage Proline Promag L 400 EtherNet/IP Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer • Drehmomentschlüssel • Für die Wandmontage: Gabelschlüssel zu Seckskantschraube max. M5 • Für die Rohrmontage: – Gabelschlüssel SW 8 – Kreuzschlitzschraubendreher PH 2 • Für das Drehen des Messumformergehäuses (Kompaktausführung): –...
Seite 25: Dichtungen Montieren
Proline Promag L 400 EtherNet/IP Montage Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden. Bei der Montage von Dichtungen folgende Punkte beachten: • Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
Seite 26: Schrauben-Anziehdrehmomente Für Asme B16.5, Class
Montage Proline Promag L 400 EtherNet/IP Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] Hartgummi Polyurethan PTFE PN 6 20 × M24 – PN 10 20 × M27 – PN 16 20 × M33 – PN 6 24 × M24 –...
Seite 27: Schrauben-Anziehdrehmomente Für Awwa C207, Class D
Proline Promag L 400 EtherNet/IP Montage Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [in] Hartgummi Polyurethan PTFE 8 × 5/8 – 20 (15) 44 (32) 8 × ¾ – 45 (33) 90 (66) 8 × ¾ –...
Seite 28: Messumformer Der Getrenntausführung Montieren
Montage Proline Promag L 400 EtherNet/IP Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [mm] Hartgummi Polyurethan PTFE 1 000 24 × M30 – – 1 200 32 × M30 – – Schrauben-Anziehdrehmomente für AS 4087, PN 16 Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm]...
Seite 29: Wandmontage
Proline Promag L 400 EtherNet/IP Montage Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) mm (in) 149 (5.85) A0020523 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 30: Messumformergehäuse Drehen
Montage Proline Promag L 400 EtherNet/IP Für die Rohrmontage ist bei bei Endress+Hauser ein separates Montageset bestellbar (→  117). 6.2.5 Messumformergehäuse drehen Um bei einer Kompaktausführung den Zugang zum Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: Anziehdrehmomente bei Kunststoffgehäuse Befestigungsschraube Max.
Seite 31: Anzeigemodul Drehen
Proline Promag L 400 EtherNet/IP Montage 4 mm A0021605 1. Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Anzeigemodul entriegeln. 4. Anzeigemodul herausziehen. 5. Befestigungsschrauben vom Intelligenten-Sensor-Elektronikmodul lösen. 6. Intelligenten-Sensor-Elektronikmodul herausziehen. 7. Befestigungsschrauben vom Hauptelektronikmodul lösen. 8. Hauptelektronikmodul herausziehen. 9. Befestigungsschrauben des Messumformergehäuses lösen.
Seite 32: Montagekontrolle
Montage Proline Promag L 400 EtherNet/IP TX 20 A0021617 1. Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Anzeigemodul entriegeln. 4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen. 5. WARNUNG! Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. Befestigungsschrauben gemäß Anziehdrehmo- ment anziehen (→...
Seite 33: Elektrischer Anschluss
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
Seite 34 Elektrischer Anschluss Proline Promag L 400 EtherNet/IP Spulenstromkabel Standardkabel 2 ×0,75 mm (18 AWG) mit gemeinsamem, geflochtenem Kupferschirm ( ~ 7 mm (0,28")) und einzeln abgeschirmten Adern Leiterwiderstand ≤37 Ω/km (0,011 Ω/ft) Kapazität Ader/Ader, ≤120 pF/m (37 pF/ft) Schirm geerdet Dauerbetriebstemperatur –20…+80 °C (–68…+176 °F)
Seite 35: Klemmenbelegung
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer Anschlussvariante EtherNet/IP Der Messaufnehmer kann mit Klemmen oder Gerätestecker bestellt werden. Verfügbare Anschlussarten Mögliche Auswahl Bestellmerkmal Energie- "Elektrischer Anschluss" Ausgänge versorgung Klemmen Klemmen • Option A: Verschraubung M20x1 • Option B: Gewinde M20x1 •...
Seite 36: Getrenntausführung
Elektrischer Anschluss Proline Promag L 400 EtherNet/IP Getrenntausführung 6 5 7 8 4 37 36 42 41 n.c. n.c. n.c. 5 7 4 37 42 41 A0020534  8 Klemmenbelegung Getrenntausführung Wandaufbaugehäuse Messumformer Anschlussgehäuse Messaufnehmer Elektrodenkabel Spulenstromkabel n.c. nicht angeschlossene, isolierte Kabelschirme Klemmen-Nr.
Seite 37: Verbindungskabel Getrenntausführung Vorbereiten
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss Kabelspezifikation beachten (→  33). 7.1.6 Verbindungskabel Getrenntausführung vorbereiten Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: • Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Aderschirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND") •...
Seite 38: Messgerät Anschließen
Elektrischer Anschluss Proline Promag L 400 EtherNet/IP Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.79)* 160 (6.30)* 20 (0.79)* 170 (6.69)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 18.5 (0.73) 10 (0.39) 6 (0.24) 8 (0.31) ³1 (0.04) A0016489 A0016488 A = Konfektionierung der Kabel B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen...
Seite 39: Getrenntausführung Anschließen
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss Anschluss über Anschlussklemmen PH 2 10 (0.4) A0021356  11 Anschluss Versorgungsspannung und EtherNet/IP 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 40 Elektrischer Anschluss Proline Promag L 400 EtherNet/IP TX 20 6 5 7 8 4 37 36 42 41 A0017445  12 Messumformer: Hauptelektronikmodul mit Anschlussklemmen 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 41: Potenzialausgleich Sicherstellen
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss 6. Kabelverschraubungen fest anziehen. 7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trockenschmierung beschichtet. Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen. 7.2.3 Potenzialausgleich sicherstellen VORSICHT Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Seite 42 Elektrischer Anschluss Proline Promag L 400 EtherNet/IP 1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei- tungsflansch verbinden und erden. 2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung des Messaufnehmers montieren. Bei DN ≥ 350 (14"): Erdungs- kabel direkt auf die Transport-Metallhalterung montieren.
Seite 43: Spezielle Anschlusshinweise
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss – A0016319  17 Potenzialausgleich und Kathodenschutz Trenntransformator Energieversorgung Elektrisch isoliert zur Rohrleitung Kondensator Erdungskabel Kupferdraht, mindestens 6 mm (0,0093 in 1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschlie- ßen. 2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
Seite 44: Hardwareeinstellungen
Elektrischer Anschluss Proline Promag L 400 EtherNet/IP Statuseingang A0017163  19 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten Hardwareeinstellungen 7.4.1 Geräteadresse einstellen EtherNet/IP Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten...
Seite 45: Schutzart Sicherstellen
Proline Promag L 400 EtherNet/IP Elektrischer Anschluss Adresse einstellen ON OFF Default Ethernet network settings IP 192.168.1.212 Write protection A0021322 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektro- nikmodul einstellen.
Seite 46 Elektrischer Anschluss Proline Promag L 400 EtherNet/IP Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-  sack" (→  45)? Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbun- den? ...
Seite 47: Bedienungsmöglichkeiten
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation)
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern (→  143) Bedienmenü für Bediener und Instandhalter Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n Setup...
Seite 49: Bedienphilosophie
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Betrieb aufgabenorientiert Rolle "Bediener", "Instandhalter" • Festlegen der Webserver-Bediensprache Aufgaben im laufenden Messbetrieb: •...
Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0016502 Betriebsanzeige Messstellenbezeichnung (→  71) Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente (→  56) Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 51: Anzeigebereich
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel A0013962 A0013945 A0013948 Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen...
Seite 52: Navigieransicht
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente (→  56)
Seite 53: Wizard-Bedienung
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" A0013973 • Links im Navigationspfad im Menü "Betrieb" Setup Erscheint: • Im Menü neben der Auswahl "Setup" A0013974 • Links im Navigationspfad im Menü "Setup"...
Seite 54: Editieransicht
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP 8.3.3 Editieransicht Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente (→  56) Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9...
Seite 55 Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Auswahl der Buchstaben von A...Z. ABC _ … A0013997 Auswahl der Buchstaben von a...z. abc _ … A0019094 Auswahl der Sonderzeichen. "'^ _ … ~& A0019095 Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge.
Seite 56: Bedienelemente
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).
Seite 57 Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten • Setup • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX 20.50 Setup Simulation A0017421-DE 2. Gleichzeitig  +  drücken.
Seite 58: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 59: Hilfetext Aufrufen
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Navigationspfad Menü "Experte" → Direktzugriff Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 60: Parameter Ändern
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen (→  54), zur Erläuterung der Bedienelemente (→  56) Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
Seite 61: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabe- code definiert.
Seite 62: Zugriff Auf Bedienmenü Via Webbrowser
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP A0016215-DE Nach dem Deaktivieren der Tastenverriegelung: A0016216-DE Versucht der Anwender auf das Bedienmenü zuzugreifen, während die Tastensperre aktiviert ist, erscheint ebenfalls die Rückmeldung Tastensperre ein. Zugriff auf Bedienmenü via Webbrowser 8.4.1 Funktionsumfang Aufgrund des integrierten Webservers kann das Gerät über einen Webbrowser bedient und konfiguriert werden.
Seite 63: Verbindungsaufbau
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Bei Installation einer neue Firmware-Version: Um eine korrekte Darstellung zu ermöglichen, den Zwischenspeicher (Cache) des Webbrowser unter Internetoptionen löschen. 8.4.3 Verbindungsaufbau Internetprotokoll vom Computer konfigurieren IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B.
Seite 64: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promag L 400 EtherNet/IP Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. 8.4.5 Bedienoberfläche A0017757-DE Gerätebild Funktionszeile mit 6 Funktionen Messstellenbezeichnung Kopfzeile Arbeitsbereich Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: •...
Seite 65: Webserver Deaktivieren
Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 66: Bedientool Anschließen
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 67 Proline Promag L 400 EtherNet/IP Bedienungsmöglichkeiten 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü Eintrag Gerät hinzufügen wählen. 5. Gewünschtes Gerät aus Liste wählen und mit OK bestätigen.  Fenster CDI Communication TCP/IP (Configuration) öffnet sich. 6. Geräteadresse im Feld IP-Adresse eingeben: 192.168.1.212 und mit Enter bestäti- gen.
Seite 68: Systemintegration
Systemintegration Proline Promag L 400 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.00 • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild (→  14) • Parameter Firmware-Version Diagnose → Geräteinfo → Firmware-Version Freigabedatum Firmware-Version 10.2013 Hersteller-ID...
Seite 69 Proline Promag L 400 EtherNet/IP Systemintegration Zu den protokollspezifischen Daten von EtherNet/IP (→  123) Endress+Hauser...
Seite 70: Inbetriebnahme
Inbetriebnahme Proline Promag L 400 EtherNet/IP Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (→  32) • Checkliste "Anschlusskontrolle" (→  45) 10.2 Messgerät einschalten Nach erfolgreicher Installations- und Funktionskontrolle das Messgerät einschalten.
Seite 71: Messgerät Konfigurieren
Proline Promag L 400 EtherNet/IP Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Language English Display/operat. Setup Language 0104-1 English Ã Deutsch Español Français Language 0104-1 Ã English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Anzeige/Betrieb...
Seite 72: Navigation
Inbetriebnahme Proline Promag L 400 EtherNet/IP XXXXXXXXX A0013375  23 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promag 400 ben, Zahlen oder Sonderzei- chen (z.B.
Seite 73: Vor-Ort-Anzeige Konfigurieren
Proline Promag L 400 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Leitfähigkeitseinheit Einheit für Leitfähigkeit wählen. Einheiten-Auswahlliste µS/cm Auswirkung Die gewählte Einheit gilt für: Simulationswert Prozessgröße Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C (Celsius) Auswirkung • °F (Fahrenheit) Die gewählte Einheit gilt für:...
Seite 74 Inbetriebnahme Proline Promag L 400 EtherNet/IP Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE  24 Wizard "Anzeige" im Menü "Setup"...
Seite 75: Kommunikationsschnittstelle Konfigurieren
Proline Promag L 400 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Messwert wählen, der auf der Vor-Ort- Auswahlliste (siehe 1. Anzei- Keine Anzeige dargestellt wird. gewert) 3. Anzeigewert Messwert wählen, der auf der Vor-Ort- Auswahlliste (siehe 1. Anzei- Keine Anzeige dargestellt wird.
Seite 76: Schleichmenge Konfigurieren
Inbetriebnahme Proline Promag L 400 EtherNet/IP Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Subnet mask Zeigt die Subnet mask. 4 Oktett: 0…255 (im jeweiligen 255.255.255.0 Oktett) Default gateway Zeigt das Default gateway. 4 Oktett: 0…255 (im jeweiligen 192.168.1.212 Oktett) 10.5.5 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer-...
Seite 77: Leerrohrüberwachung Konfigurieren
Proline Promag L 400 EtherNet/IP Inbetriebnahme 10.5.6 Leerrohrüberwachung konfigurieren Der Wizard Leerrohrüberwachung führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müs- sen. Navigation Menü "Setup" → Leerrohrüberwachung Verlauf des Wizards Leerrohrüberw. Neuer Abgleich...
Seite 78 Inbetriebnahme Proline Promag L 400 EtherNet/IP Verlauf des Wizards Leerrohrüberw. Neuer Abgleich Abbrechen Leerrohrabgleich Vollrohrabgleich Fortschritt In Arbeit Nicht in Ordnung Schaltpunkt Ansprechzeit Ende Wizard A0017210-DE  27 Wizard "Leerrohrüberwachung" im Menü "Setup" Endress+Hauser...
Seite 79: Erweiterte Einstellungen
Proline Promag L 400 EtherNet/IP Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Menü "Setup" → Erweitertes Setup Navigation zum Untermenü "Erweiteres Setup" X X X X X X X 20.50 0104-1 Hauptmenü...
Seite 80: Summenzähler Konfigurieren
Inbetriebnahme Proline Promag L 400 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich Aufbau des Untermenüs Sensorabgleich → Einbaurichtung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an • Durchfluss in Pfeilrichtung Durchfluss in Pfeilrichtung Pfeilrichtung auf dem Aufnehmer anpassen.
Seite 81: Weitere Anzeigenkonfigurationen Durchführen
Proline Promag L 400 EtherNet/IP Inbetriebnahme 10.6.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs Anzeige → Format Anzeige 1.
Seite 82 Inbetriebnahme Proline Promag L 400 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...
Seite 83: Elektrodenreinigung Durchführen
Proline Promag L 400 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Display language Sprache der Vor-Ort-Anzeige einstellen. • English English • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski • русский язык (Russian) • Svenska • Türkçe •...
Seite 84: Simulation
Inbetriebnahme Proline Promag L 400 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe / Anzeige Werkseinstellung Elektrodenreinigung Zyklische Elektrodenreinigung aktivieren. • Aus • An ECC-Reinigungsdauer Dauer der Elektrodenreinigung in Sekunden 0,01…30 s eingeben. ECC-Erholzeit Erholdauer nach der Elektrodenreinigung 1…3,0 festlegen, um Störungen der Signalausgänge vorzubeugen.
Seite 85: Einstellungen Schützen Vor Unerlaubtem
Proline Promag L 400 EtherNet/IP Inbetriebnahme 10.8 Einstellungen schützen vor unerlaubtem Zugriff Um nach der Inbetriebnahme die Konfiguration des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten: • Schreibschutz via Freigabecode für Vor-Ort-Anzeige und Webbrowser (→  85) •...
Seite 86: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promag L 400 EtherNet/IP Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. Mit welcher Anwenderrolle der Benutzer aktuell via Webbrowser angemeldet ist, zeigt Parameter "Zugriffsrechte Bediensoftware". Navigationspfad: Betrieb → Zugriffsrechte Bediensoftware 10.8.2...
Seite 87 Proline Promag L 400 EtherNet/IP Inbetriebnahme 3. WARNUNG! Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. Befestigungsschrauben gemäß Anziehdrehmo- ment anziehen (→  30). Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Endress+Hauser...
Seite 88: Betrieb
Betrieb Proline Promag L 400 EtherNet/IP Betrieb 11.1 Aktuelle Ethernet-Einstellungen auslesen und ändern Wenn die Ethernet-Einstellungen wie die IP-Adresse des Messgeräts unbekannt sind, kön- nen sie wie am folgenden Beispiel der IP-Adresse ausgelesen und geändert werden. OFF ON - Write protection...
Seite 89: Bediensprache Anpassen
Proline Promag L 400 EtherNet/IP Betrieb Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter "Zugriffsrechte Anzeige" angezeigt werden (→  61). Erscheint nur auf der Vor-Ort-Anzeige. Hardware-verriegelt Der DIP-Schalter für die Hardware-Verriegelung ist auf dem Hauptelektronikmodul aktiviert.
Seite 90: Summenzähler
Betrieb Proline Promag L 400 EtherNet/IP Aufbau des Untermenüs Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss. Gleitkommazahl mit Vorzeichen Massefluss Zeigt aktuell berechneten Massefluss. Gleitkommazahl mit Vorzeichen Leitfähigkeit Zeigt aktuell berechneten Normvolumenfluss. Positive Gleitkommazahl Dampfqualität Zeigt aktuell berechnete Dampfqualität.
Seite 91: Summenzähler-Reset Durchführen
Proline Promag L 400 EtherNet/IP Betrieb 11.7 Summenzähler-Reset durchführen Navigation Menü "Betrieb" → Betrieb Aufbau des Untermenüs Betrieb → Steuerung Summenzähler Vorwahlmenge Alle Summenzähler zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler Summenzählerwert steuern. • Totalisieren Totalisieren • Zurücksetzen + Anhalten •...
Seite 92 Betrieb Proline Promag L 400 EtherNet/IP Funktionsumfang • Speicherung von insgesamt 1000 Messwerten möglich • 4 Speicherkanäle • Speicherintervall für Messwertspeicherung einstellbar • Anzeige des Messwertverlaufs für jeden Speicherkanal in Form eines Diagramms A0016222  29 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße.
Seite 93 Proline Promag L 400 EtherNet/IP Betrieb Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Speicherintervall Speicherintervall für die Messwertspeiche- 1,0…3 600,0 s 10,0 s rung definieren, das den zeitlichen Abstand der einzelnen Datenpunkte im Datenspei- cher bestimmt. Datenspeicher löschen Gesamten Datenspeicher löschen. • Abbrechen Abbrechen •...
Seite 94: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen (→  38).
Seite 95: Diagnoseinformation Via Leuchtdioden
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Haupt- möglich elektronikmodul in Position OFF bringen (→  86). Kein Schreibzugriff auf Parameter Aktuelle Anwenderrolle hat einge- 1.
Seite 96 Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Farbe Bedeutung Grün EtherNet/IP-Verbindung des Geräts ist aktiv Grün blinkend Gerät hat eine EtherNet/IP-Adresse, aber keine EtherNet/IP-Ver- bindung EtherNet/IP-Adresse des Geräts ist doppelt vergeben Rot blinkend EtherNet/IP-Verbindung des Geräts ist im Modus Timeout...
Seite 97: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 98: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. A0013961 • Die Hintergrundbeleuchtung wechselt auf rot. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 99: Behebungsmaßnahmen Aufrufen
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 100: Diagnoseinformation Im Webbrowser
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP 12.4 Diagnoseinformation im Webbrowser 12.4.1 Diagnosemöglichkeiten Störungen, die das Messgeräts erkennt, werden im Webbrowser nach dem Einloggen auf der Startseite angezeigt. A0017759-DE Statusbereich mit Statussignal Diagnoseinformation (→  98) Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü...
Seite 101: Diagnoseinformation In Fieldcare
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.5 Diagnoseinformation in FieldCare 12.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. XXXXXXXX XXXXXXXX XXXXXXXX A0014014-DE Statusbereich mit Statussignal (→  97)(→  100) Diagnoseinformation (→...
Seite 102: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP 12.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
Seite 103: Behebungsmaßnahmen Aufrufen
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung auf der Vor-Ort-Anzeige das dazugehörige Symbol für das Diagnoseverhalten vorange- stellt. Diagnoseinformation Diagnosecode Diagnoseverhal- Diagnosenum- Statussignal Kurztext ↓ ↓ ↓ Beispiel Stromausg. 1 A0013962 A0013958 3-stellige Num- 12.6.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung:...
Seite 104: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP 12.8 Diagnoseinformationen anpassen 12.8.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Menü "Experte" → System → Diagnoseverhalten → Diagnoseverhalten Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer-...
Seite 105: Übersicht Zu Diagnoseinformationen
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.9 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk]...
Seite 106 Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Datenspeicher 1. Gerät neu starten Alarm 2. Service kontaktieren Speicherinhalt 1. Daten übertragen oder Gerät rück- Alarm setzen 2. Service kontaktieren Verifikation Gerät aktiv...
Seite 107 Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Simulation Frequenz- Simulation Frequenzausgang aus- Warning ausgang schalten Simulation Impulsaus- Simulation Impulsausgang ausschal- Warning gang Simulation Schaltaus- Simulation Schaltausgang ausschal- Warning...
Seite 108: 12.10 Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Nassdampf vorhanden 1. Prozess prüfen Warning 2. Anlage prüfen Kein Dampf vorhanden Prozess prüfen (Wasser in Rohrlei- Warning tung) Nassdampferkennung 1. Druck,Temperatur prüfen...
Seite 109: 12.11 Diagnoseliste
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung 12.11 Diagnoseliste Im Untermenü Diagnoseliste können bis zu 5 aktuell anstehende Diagnoseereignisse mit der dazugehörigen Diagnoseinformation angezeigt werden. Wenn mehr als 5 Diagno- seereignisse anstehen, werden diejenigen mit der höchsten Priorität angezeigt.
Seite 110: 12.12.2 Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Zum Filtern der angezeigten Ereignismeldungen (→  110) 12.12.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Menü "Diagnose" → Ereignis-Logbuch → Filteroptionen Filterkategorien •...
Seite 111: 12.13 Messgerät Zurücksetzen
Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1446 Verifikation Gerät aktiv I1447 Referenzdaten Applikation aufzeichnen I1448 Applikationsref.daten aufgezeichnet I1449 Applik.ref.daten nicht aufgezeichnet I1450 Monitoring aus I1451 Monitoring an I1457 Nicht bestanden:Verifikat.Messabweichung I1459 Nicht bestanden:Verifikation I/O-Modul I1460 Nicht bestanden:Verifik.Sensorintegrität...
Seite 112: 12.15 Firmware-Historie
Diagnose und Störungsbehebung Proline Promag L 400 EtherNet/IP Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version IP-Adresse Subnet mask Default gateway Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promag 400 ben, Zahlen oder Sonderzei- chen (z.B.
Seite 113 Proline Promag L 400 EtherNet/IP Diagnose und Störungsbehebung Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload • Folgende Details angeben: – Textsuche: Herstellerinformation – Suchbereich: Dokumentation Endress+Hauser...
Seite 114: Wartung
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) (→  142) 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 115: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 116: Entsorgung
Reparatur Proline Promag L 400 EtherNet/IP 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. 2. WARNUNG! Personengefährdung durch Prozessbedingungen! Auf gefährliche Pro- zessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 117: Zubehör
Proline Promag L 400 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 118: Servicespezifisches Zubehör
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
Seite 119: Technische Daten
Proline Promag L 400 EtherNet/IP Technische Daten Technische Daten 16.1 Anwendungsbereich Das in dieser Anleitung beschriebene Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 μS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 120: Durchflusskennwerte In Us-Einheiten
Technische Daten Proline Promag L 400 EtherNet/IP Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] – 220…7 500 dm /min 1 850 dm...
Seite 121: Eingangssignal
Proline Promag L 400 EtherNet/IP Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [in] [mm] [gal/min] [gal/min] [gal] [gal/min] – 16…500 24…800...
Seite 122: Ausgang
Technische Daten Proline Promag L 400 EtherNet/IP 16.4 Ausgang Ausgangssignal EtherNet/IP Standards Gemäß IEEE 802.3 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler.
Seite 123: Protokollspezifische Daten
Proline Promag L 400 EtherNet/IP Technische Daten Protokollspezifische Daten EtherNet/IP Protokoll • The CIP Networks Library Volume 1: Common Industrial Protocol • The CIP Networks Library Volume 2: EtherNet/IP Adaptation of CIP Kommunikationstyp • 10Base-T • 100Base-TX Geräteprofil Generisches Gerät (Product type: 0x2B)
Seite 124 Technische Daten Proline Promag L 400 EtherNet/IP Input Assembly • Aktuelle Gerätediagnose • Volumenfluss • Massefluss • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3 Configurable Input 5 ms…10 s (Werkeinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte]...
Seite 125: Energieversorgung
Proline Promag L 400 EtherNet/IP Technische Daten Configuration Configuration Assembly Nachfolgend sind nur die gängigsten Konfigurationen aufgelistet. • Software-Schreibschutz • Masseflusseinheit • Masseeinheit • Volumenflusseinheit • Volumeneinheit • Dichteeinheit • Normdichteeinheit • Temperatureinheit • Länge • Summenzähler 1...3: – Zuordnung –...
Seite 126: Leistungsmerkmale
Technische Daten Proline Promag L 400 EtherNet/IP Klemmen Messumformer • Versorgungsspannungskabel: Steckbare Federkraftklemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) • Signalkabel: Steckbare Federkraftklemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) • Elektrodenkabel: Federkraftklemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) • Spulenstromkabel: Federkraftklemmen für Aderquerschnitte 0,5…2,5 mm...
Seite 127: Elektrische Leitfähigkeit
Proline Promag L 400 EtherNet/IP Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0005531  33 Maximale Messabweichung in % v.M. Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit...
Seite 128: Messaufnehmer
Technische Daten Proline Promag L 400 EtherNet/IP Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Optional bei Getrenntausführung bestellbar: IP68, Type 6P enclosure (bei DN ≤ 300 (12") nur in Verbindung mit Flanschen aus rost- freiem Stahl möglich) Ohne spezielle Vorkehrungen nicht geeignet für den Einsatz in korrosiver Umgebung/ Flüssigkeit oder im Erdeinbau.
Seite 129: 16.10 Konstruktiver Aufbau
Proline Promag L 400 EtherNet/IP Technische Daten Messrohrauskleidung: PTFE Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +90 °C (+194 °F) 0 (0) 0 (0) 2 ½ 0 (0) 40 (0,58) 0 (0)
Seite 130 Technische Daten Proline Promag L 400 EtherNet/IP Gewicht in SI-Einheiten Losflansch; Festflansch DN ≥ 350 (14") Nennweite EN (DIN) ASME, AWWA [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] PN 6 – PN 10 –...
Seite 131 Proline Promag L 400 EtherNet/IP Technische Daten Loser Blechflansch Nennweite EN (DIN) [mm] [in] Druckstufe [kg] PN 10 2 ½ PN 10 PN 10 PN 10 PN 10 PN 10 PN 10 PN 10 PN 10 Werte mit Messumformer aus Kunststoff Polycarbonat; Werte für Messumformer aus Aluminium: + 0.7 Gewicht in US-Einheiten Losflansch;...
Seite 132: Getrenntausführung Messumformer
Technische Daten Proline Promag L 400 EtherNet/IP Nennweite ASME, AWWA [mm] [in] Druckstufe [lbs] 1 650 Class D 4699 1 800 Class D 5662 2 000 Class D 6864 – Class D 8280 – Class D 10577 Werte mit Messumformer aus Kunststoff Polycarbonat; Werte für Messumformer aus Aluminium: + 1.45 Getrenntausführung Messumformer...
Seite 133 Proline Promag L 400 EtherNet/IP Technische Daten Nennweite EN (DIN) ASME, AWWA [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] PN 6 PN 10 PN 16 Class D PN 16 Table E 1 000...
Seite 134 Technische Daten Proline Promag L 400 EtherNet/IP Nennweite ASME, AWWA [mm] [in] Druckstufe [lbs] Class 150 Class 150 Class 150 – Class 150 Class 150 Class 150 Class 150 Class D Class D Class D Class D 1030 1 000...
Seite 135 Proline Promag L 400 EtherNet/IP Technische Daten Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] – – PN 16 15,3 15,4 – – PN 6 –...
Seite 136 Technische Daten Proline Promag L 400 EtherNet/IP Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] 1 050 – Class D – 1 046 41,2 1 049 41,3 –...
Seite 137: Verbindungskabel Getrenntausführung
Proline Promag L 400 EtherNet/IP Technische Daten Kabeleinführungen/-verschraubungen A0020640  34 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung im Messumformer-, Wandaufbau- oder Anschlussgehäuse mit Innengewinde M20 x 1,5 Kabelverschraubung M20 x 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Kompakt-, Getrenntausführungen und Anschlussgehäuse Messaufnehmer Kabeleinführung/-verschraubung...
Seite 138: Kabeleinführungen Messaufnehmer
Technische Daten Proline Promag L 400 EtherNet/IP Kabeleinführungen Messaufnehmer Bestellmerkmal "Gehäuse", Option N "Getrennt, Polycarbonat" oder Option P "Getrennt, beschichtet Alu" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Elektrischer Anschluss Werkstoff Kabelverschraubung M20 × 1,5 Messing vernickelt Gewinde G ½"...
Seite 139: 16.11 Bedienbarkeit
Proline Promag L 400 EtherNet/IP Technische Daten Zubehör Displayschutz Rostfreier Stahl 1.4301 Erdungsscheiben 1.4435 (316L), Alloy C22 Elektrodenbestückung Mess-, Bezugs- und Messstoffüberwachungselektroden standardmäßig vorhanden bei: • 1.4435 (304L) • Alloy C22 Prozessanschlüsse Flanschanschlüsse: • EN 1092-1 (DIN 2501) – DN ≤ 300 (12"): Losflansch (PN 10/16), Loser Blechflansch (PN 10) = Form A –...
Seite 140: Ethernet-Netzwerk
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 141: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.
Seite 142: 16.14 Zubehör
• Ausweitung von Kalibrationsintervallen. 16.14 Zubehör Überblick zum bestellbaren Zubehör (→  117) 16.15 Ergänzende Dokumentation Die folgenden Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD-ROM zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload Standarddokumentation Kommunikation Dokumenttyp Dokumentationscode...
Seite 143: Anhang
Proline Promag L 400 EtherNet/IP Anhang Anhang 17.1 Übersicht zum Bedienmenü Die folgende Tabelle gibt eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. In Klammern ist der Direktzugriffscode zum Parameter angege- ben. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters.
Seite 144 Anhang Proline Promag L 400 EtherNet/IP Masseeinheit Dichteeinheit Kommunikation → (→  75) MAC-Adresse Default-Netzwerkeinstel- lungen DHCP client IP-Adresse Subnet mask Default gateway Anzeige → (→  73) Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3.
Seite 145 Proline Promag L 400 EtherNet/IP Anhang Erweitertes Setup → (→  79) (→  61) Freigabecode eingeben Sensorabgleich → (→  79) Einbaurichtung Summenzähler 1…3 → (→  80) Zuordnung Prozessgröße Einheit Summenzähler Betriebsart Summenzäh- Fehlerverhalten Anzeige → (→  81) Format Anzeige 1.
Seite 146 Anhang Proline Promag L 400 EtherNet/IP Elektrodenreinigung ECC-Reinigungsdauer ECC-Erholzeit ECC-Reinigungszyklus ECC Polarität → (→  85) Administration Freigabecode definieren Freigabecode bestätigen Gerät zurücksetzen → (→  94) Diagnose (→  109) Aktuelle Diagnose (→  109) Letzte Diagnose – Betriebszeit ab Neustart (→...
Seite 147 Proline Promag L 400 EtherNet/IP Anhang Subnet mask Default gateway → (→  89) Messwerte Prozessgrößen → (→  89) Volumenfluss Massefluss Leitfähigkeit → (→  90) Summenzähler Summenzählerwert 1…3 Summenzählerüber- lauf 1…3 Messwertspeicher → (→  91) Zuordnung 1. Kanal…...
Seite 148 Anhang Proline Promag L 400 EtherNet/IP Verifikation starten Fortschritt Status Gesamtergebnis Verifikationsergebnis → Datum/Zeit Verifikations-ID Betriebszeit Gesamtergebnis Sensor Sensor-Elektronikmodul I/O-Modul Monitoring-Ergebnis → Rauschen Spulenstrom-Anstiegs- zeit Potenzial Referenzelek- trode gegen PE Experte → (→  49) Direktzugriff (0106) (→  58) Status Verriegelung (→...
Seite 149 Proline Promag L 400 EtherNet/IP Anhang 1. Wert 100%-Bargraph (0125) 1. Nachkommastellen (0095) 2. Anzeigewert (0108) 2. Nachkommastellen (0117) 3. Anzeigewert (0110) 3. Wert 0%-Bargraph (0124) 3. Wert 100%-Bargraph (0126) 3. Nachkommastellen (0118) 4. Anzeigewert (0109) 4. Nachkommastellen (0119) Intervall Anzeige (0096) Dämpfung Anzeige...
Seite 150 Anhang Proline Promag L 400 EtherNet/IP Zuordnung Verhalten (→  105) von Diagnosenr. 833 (0682) Zuordnung Verhalten (→  105) von Diagnosenr. 834 (0700) Zuordnung Verhalten (→  105) von Diagnosenr. 835 (0702) Zuordnung Verhalten (→  105) von Diagnosenr. 862...
Seite 151 Proline Promag L 400 EtherNet/IP Anhang Leitfähigkeitseinheit (0582) Temperatureinheit (0557) Masseflusseinheit (0554) Masseeinheit (0574) Dichteeinheit (0555) Datum/Zeitformat (2812) Anwenderspezifische → (→  72) Einheiten Anwendertext Volumen (0567) Anwender-Offset Volu- men (0569) Anwenderfaktor Volu- men (0568) Anwendertext Masse (0560) Anwender-Offset Masse...
Seite 152 Anhang Proline Promag L 400 EtherNet/IP Ausschaltpunkt Schleich- mengenunterdrückung (1804) Druckstoßunterdrückung (1806) Leerrohrüberwachung → (→  77) Leerrohrüberwachung (1860) Schaltpunkt (6562) Ansprechzeit (1859) Wert Leerrohrabgleich (6527) Wert Vollrohr (6548) Aktueller Messwert (6559) Neuer Abgleich (6560) Fortschritt (6571) Elektrodenreinigung* → (→  83)
Seite 153 Proline Promag L 400 EtherNet/IP Anhang Volumenfluss-Offset (1831) Volumenflussfaktor (1832) Massefluss-Offset (1841) Masseflussfaktor(1846) Leitfähigkeitsoffset (1848) Leitfähigkeitsfaktor (1849) → Kalibrierung Nennweite (2807) Kalibrierfaktor (6522) Nullpunkt (6546) Leitfähigkeit Kalibrier- faktor (6718) Eigenschaften → Kabellänge (6683) → Kommunikation Konfiguration → (→  75)
Seite 154 Anhang Proline Promag L 400 EtherNet/IP Summenzähler 1…3 → (→  80) Zuordnung Prozessgröße (0914) Einheit (0915) Betriebsart Summenzäh- ler (0908) Steuerung Summenzäh- ler 1 (0912) Vorwahlmenge 1 (0913) Fehlerverhalten (0901) Diagnose → (→  94) Aktuelle Diagnose (→  109)
Seite 155 Proline Promag L 400 EtherNet/IP Anhang IP-Adresse (7209) Subnet mask (7211) Default gateway (7210) Messwertspeicher → (→  91) Zuordnung 1. Kanal… 4. Kanal (851…854) Speicherintervall (0856) Datenspeicher löschen (0855) Min/Max-Werte → Min/Max-Werte zurück- setzen (6541) Hauptelektronik-Tem- → peratur Minimaler Wert (6547)
Seite 156 Anhang Proline Promag L 400 EtherNet/IP Fortschritt (2808) Status (12153) Gesamtergebnis (12149) Verifikationsergebnis → Datum/Zeit (12142) Verifikations-ID (12141) Betriebszeit (12126) Gesamtergebnis (12149) Sensor (12152) Sensor-Elektronikmodul (12151) I/O-Modul (12145) Monitoring-Ergebnis → Rauschen (12158) Spulenstrom-Anstiegs- zeit (12150) Potenzial Referenzelek- trode gegen PE (12155) Simulation →...
Seite 157: Stichwortverzeichnis
Proline Promag L 400 EtherNet/IP Stichwortverzeichnis Stichwortverzeichnis Anforderungen an Personal ..... 9 C-Tick Zeichen ......140 Anpassungsstücke .
Seite 158 Stichwortverzeichnis Proline Promag L 400 EtherNet/IP Elektrodenreinigung (ECC) ....83 Falsche Eingabe ......61 Erweiterte Anzeigenkonfigurationen .
Seite 159 Proline Promag L 400 EtherNet/IP Stichwortverzeichnis Anpassungsstücke ......23 Ein- und Auslaufstrecken ....21 Lagerbedingungen .
Seite 160 Stichwortverzeichnis Proline Promag L 400 EtherNet/IP Messstofftemperatur ..... 128 Bezugsquelle ......68 Unterdruckfestigkeit .
Seite 161 Proline Promag L 400 EtherNet/IP Stichwortverzeichnis Vibrationen ....... . 22 Vor-Ort-Anzeige .
Seite 162 www.addresses.endress.com...

Diese Anleitung auch für:

Proline promag d 400 ethernet/ip

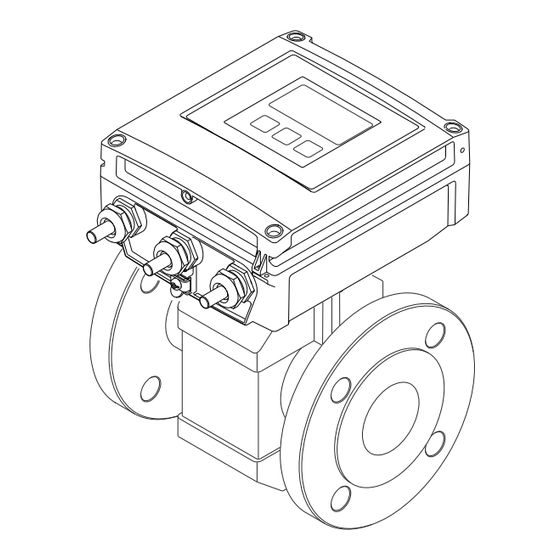

Endress+Hauser Proline Promag L 400 EtherNet/IP Betriebsanleitung

1 Hinweise zum Dokument

2 Grundlegende Sicherheitshinweise

3 Produktbeschreibung

4 Warenannahme und Produktidenti

Fizierung

5 Lagerung und Transport

6 Montage

7 Elektrischer Anschluss

8 Bedienungsmöglichkeiten

9 Systemintegration

10 Inbetriebnahme

11 Betrieb

12 Diagnose und Störungsbehebung

13 Wartung

14 Reparatur

15 Zubehör

16 Technische Daten

17 Anhang

Stichwortverzeichnis

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promag L 400 EtherNet/IP

Inhaltszusammenfassung für Endress+Hauser Proline Promag L 400 EtherNet/IP

Diese Anleitung auch für:

Inhaltsverzeichnis
