Montage
20

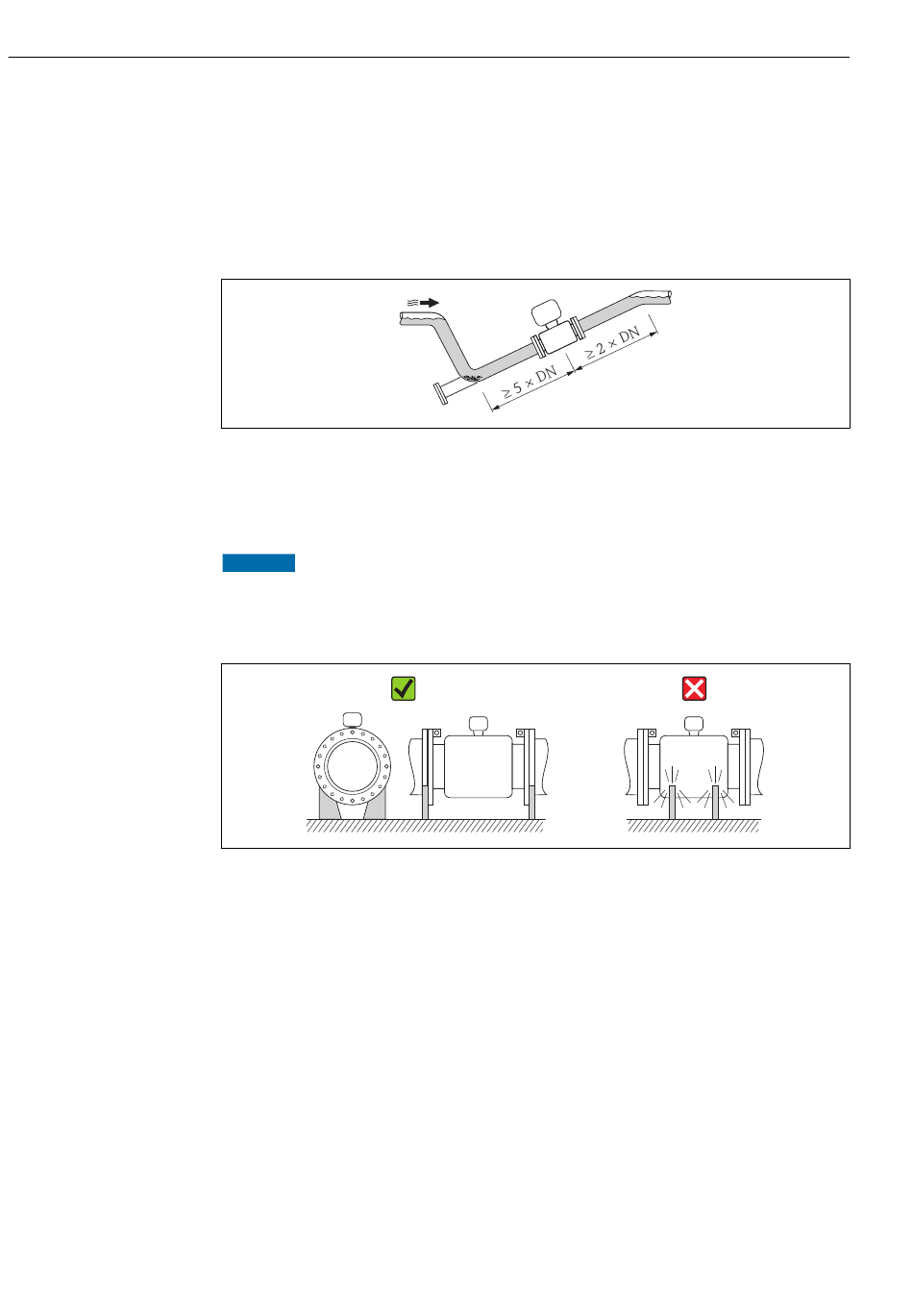

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess-
stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Fest-
stoffansammlungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.
Bei hohem Eigengewicht
Bei Nennweiten DN ≥ 350 (14 in): Messaufnehmer auf ein ausreichend tragfähiges Fun-
dament stellen.
HINWEIS
Zu hohes Eigengewicht!
Beschädigungsgefahr für Mantelblech und innenliegende Magnetspulen.
‣
Messaufnehmer nicht am Mantelblech abstützen.
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Zusätzlich bietet das Messgerät die Funktion der Messstoffüberwachung zur Erkennung
teilgefüllter Messrohre bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Mess-
stoffüberwachung.
