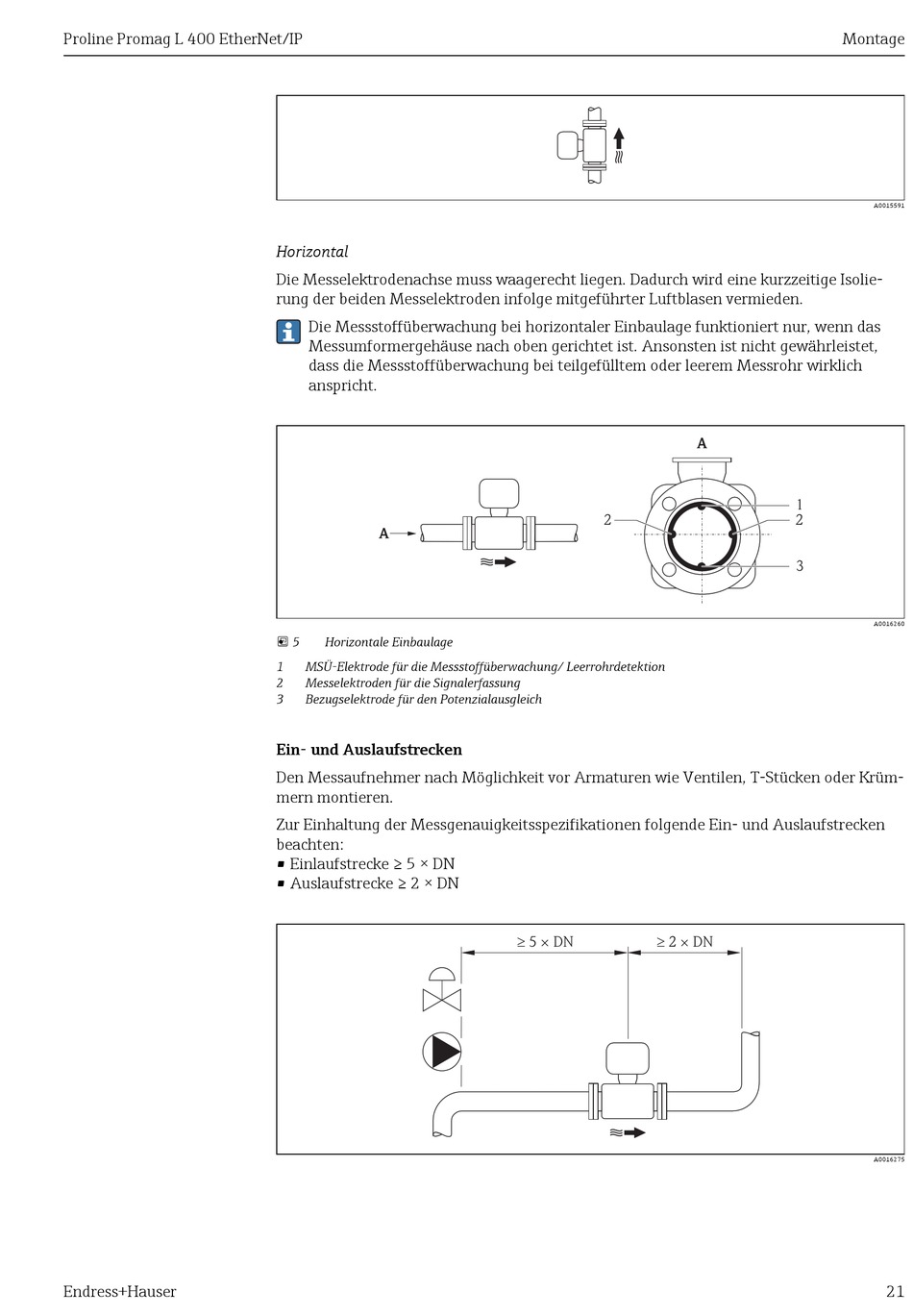

Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolie-
rung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
Die Messstoffüberwachung bei horizontaler Einbaulage funktioniert nur, wenn das
Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet,
dass die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich
anspricht.
A
 5 Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich

Ein- und Auslaufstrecken

Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
• Einlaufstrecke ≥ 5 × DN
• Auslaufstrecke ≥ 2 × DN
2
5 × DN ³ 2 × DN
³
Montage
A
1
2
3
A0015591
A0016260
A0016275
