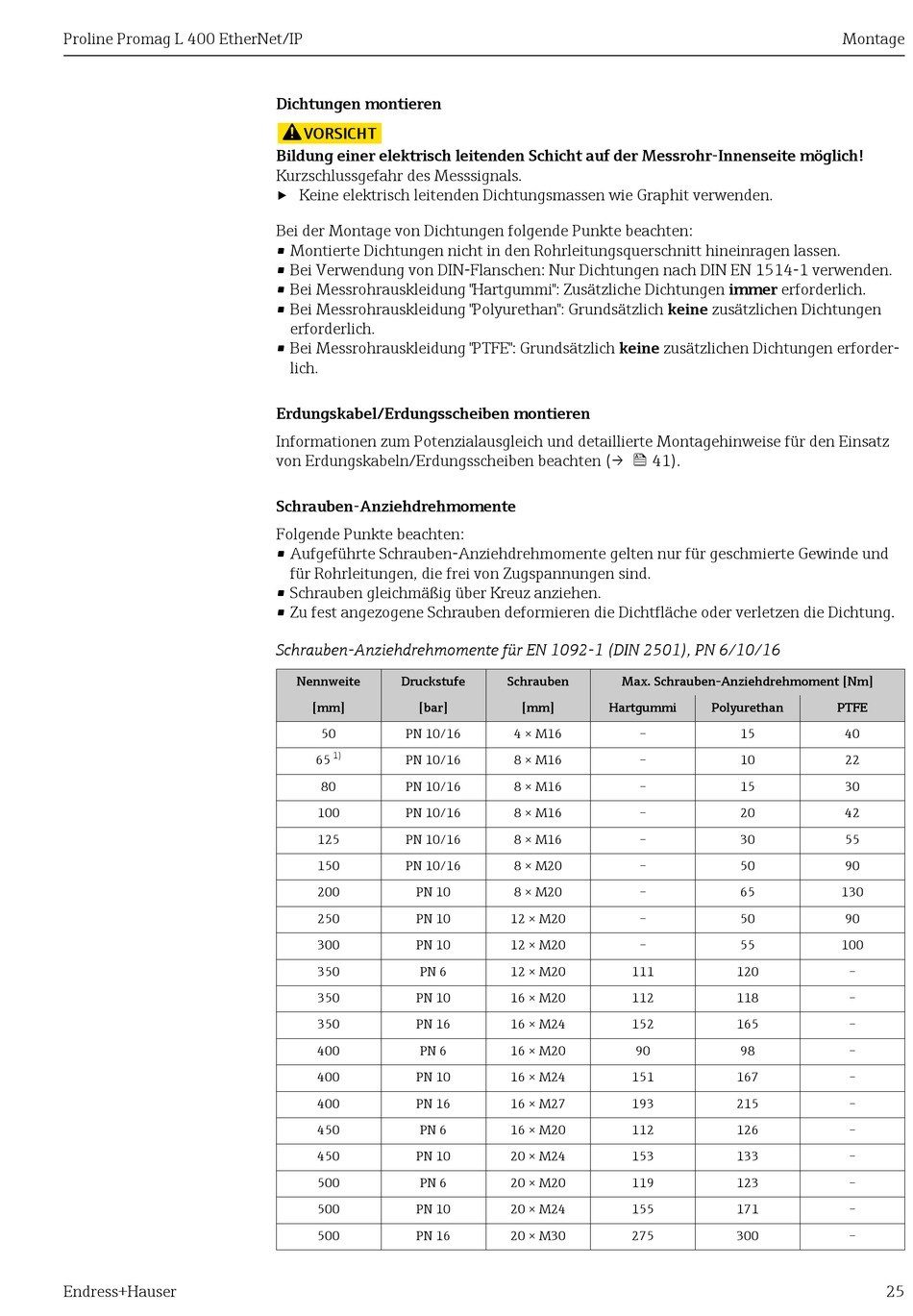

Dichtungen montieren

VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Bei Messrohrauskleidung "Hartgummi": Zusätzliche Dichtungen immer erforderlich.
• Bei Messrohrauskleidung "Polyurethan": Grundsätzlich keine zusätzlichen Dichtungen
erforderlich.
• Bei Messrohrauskleidung "PTFE": Grundsätzlich keine zusätzlichen Dichtungen erforder-
lich.

Erdungskabel/Erdungsscheiben montieren

Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln/Erdungsscheiben beachten (→  41).
Schrauben-Anziehdrehmomente
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und
für Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501), PN 6/10/16
Nennweite Druckstufe
[mm] [bar]
50 PN 10/16
1)
65 PN 10/16
80 PN 10/16
100 PN 10/16
125 PN 10/16
150 PN 10/16
200 PN 10
250 PN 10
300 PN 10
350 PN 6
350 PN 10
350 PN 16
400 PN 6
400 PN 10
400 PN 16
450 PN 6
450 PN 10
500 PN 6
500 PN 10
500 PN 16
Schrauben Max. Schrauben-Anziehdrehmoment [Nm]
[mm] Hartgummi
4 × M16 –
8 × M16 –
8 × M16 –
8 × M16 –
8 × M16 –
8 × M20 –
8 × M20 –
12 × M20 –
12 × M20 –
12 × M20 111
16 × M20 112
16 × M24 152
16 × M20 90
16 × M24 151
16 × M27 193
16 × M20 112
20 × M24 153
20 × M20 119
20 × M24 155
20 × M30 275
Montage
Polyurethan PTFE
15 40
10 22
15 30
20 42
30 55
50 90
65 130
50 90
55 100
120 –
118 –
165 –
98 –
167 –
215 –
126 –
133 –
123 –
171 –
300 –
