Montage
32

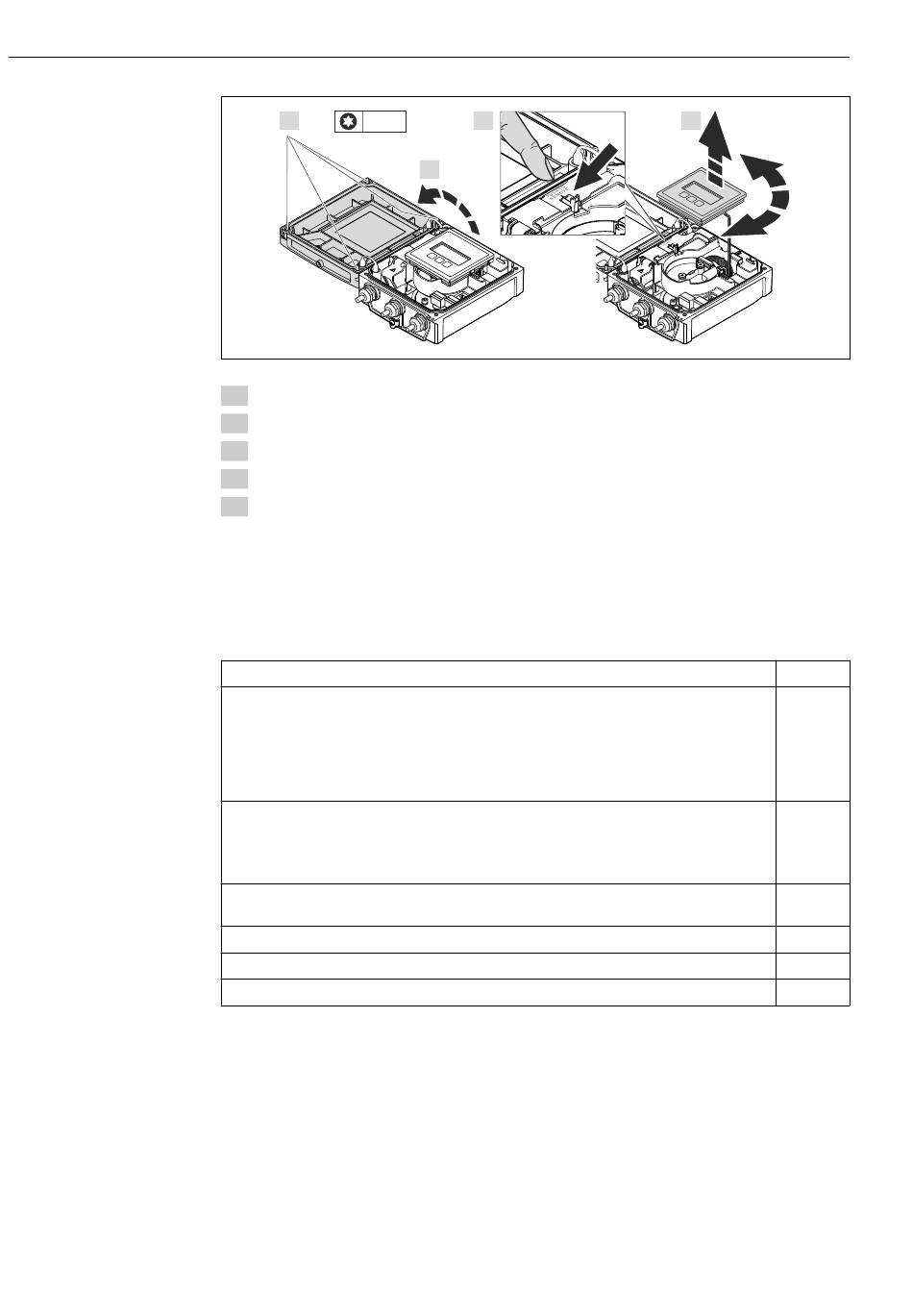

1.
4 x
TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
5. WARNUNG! Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung
des Messumformers aus Kunststoff. Befestigungsschrauben gemäß Anziehdrehmo-
ment anziehen (→  30).
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
6.3

Montagekontrolle

Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven")
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt (→  20)?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-
Fließrichtung in der Rohrleitung überein (→  20)?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind die Befestigungsschrauben mit dem korrekten Anziehdrehmoment angezogen?
3.
2.
Proline Promag L 400 EtherNet/IP
4.
Endress+Hauser
A0021617
