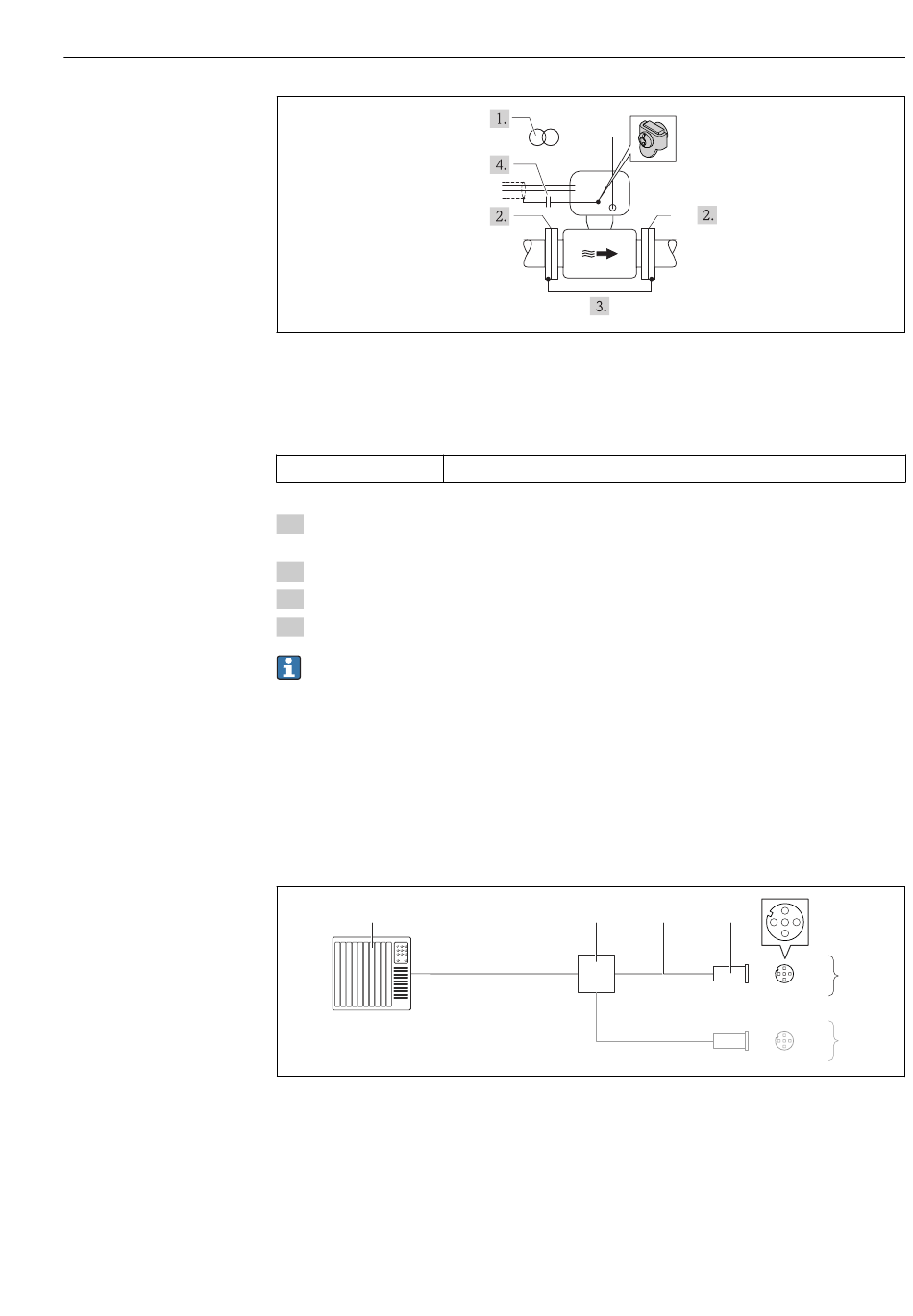

 17 Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschlie-
ßen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

EtherNet/IP
1
 18 Anschlussbeispiel für EtherNet/IP
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten (→  33)
4 Gerätestecker
5 Messumformer
1 /
3 /
+
–
2 /
2
(0,0093 in
2
Elektrischer Anschluss
2 /
2
)
3 4
A0016319
5
5
A0016805
