Montage
22
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
• Display vor Schlag schützen.
• Display durch Abrieb von Sand in Wüstengebieten schützen.
Ein Displayschutz ist bei Endress+Hauser bestellbar: Kapitel "Zubehör" (→ 117)

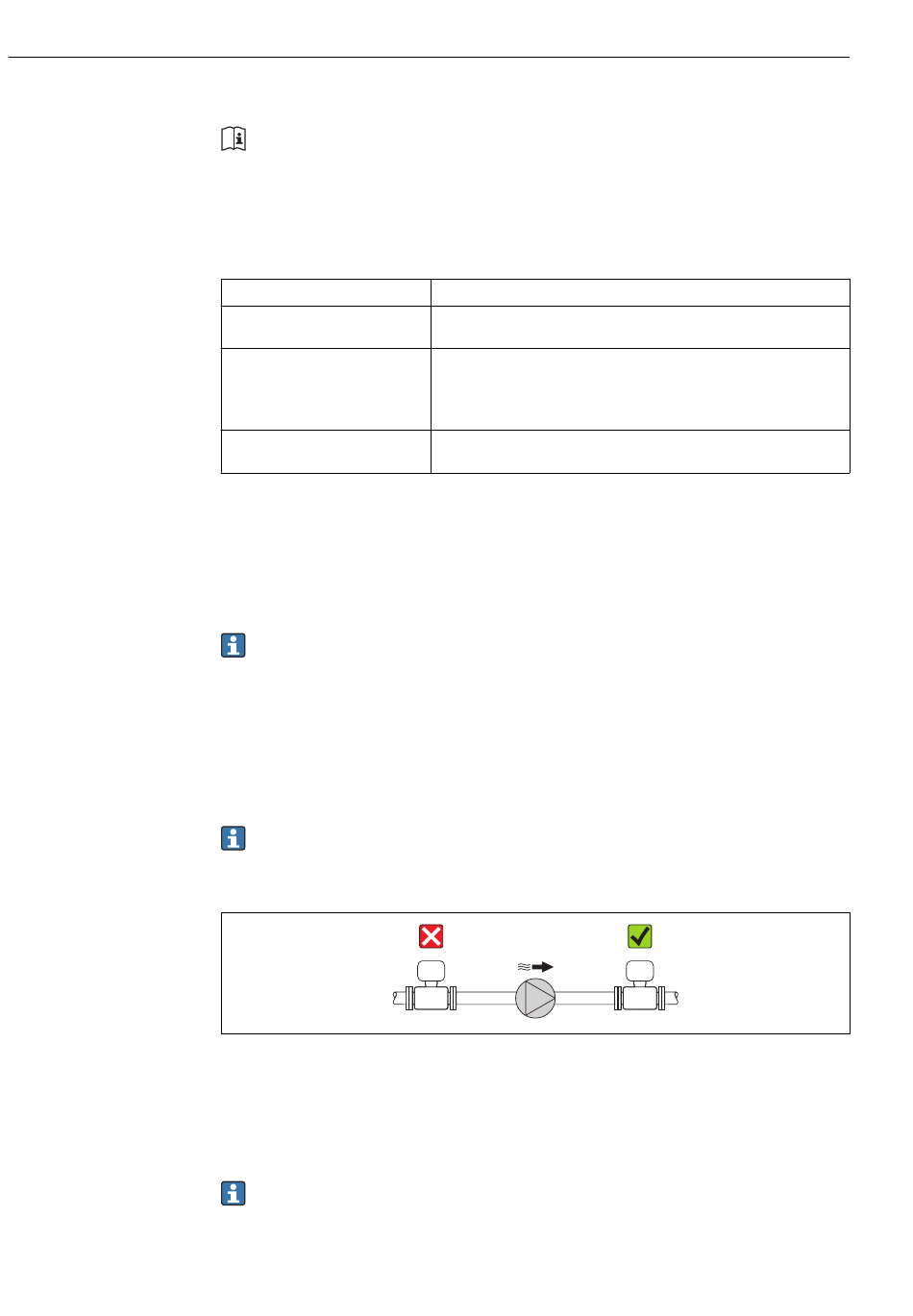

Systemdruck
• Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der
Messrohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen
einbauen.
• Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsati-
onsdämpfer einsetzen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→ 128)
• Angaben zur Stoß- und Schwingungsfestigkeit des Messsystems (→ 128),
(→ 128)
Vibrationen
Bei sehr starken Vibrationen müssen Rohrleitung und Messaufnehmer abgestützt und
fixiert werden.
Auch empfiehlt sich eine getrennte Montage von Messaufnehmer und Messumformer.
Angaben über die zulässige Stoß- und Schwingungsfestigkeit (→ 128),
(→ 128)
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
Bei gleichzeitig hohen Umgebungs- und Messstofftemperaturen: Mess-
aufnehmer räumlich getrennt vom Messumformer montieren.
Den zulässige Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten (→ 128).
Proline Promag L 400 EtherNet/IP
Endress+Hauser
A0015594
