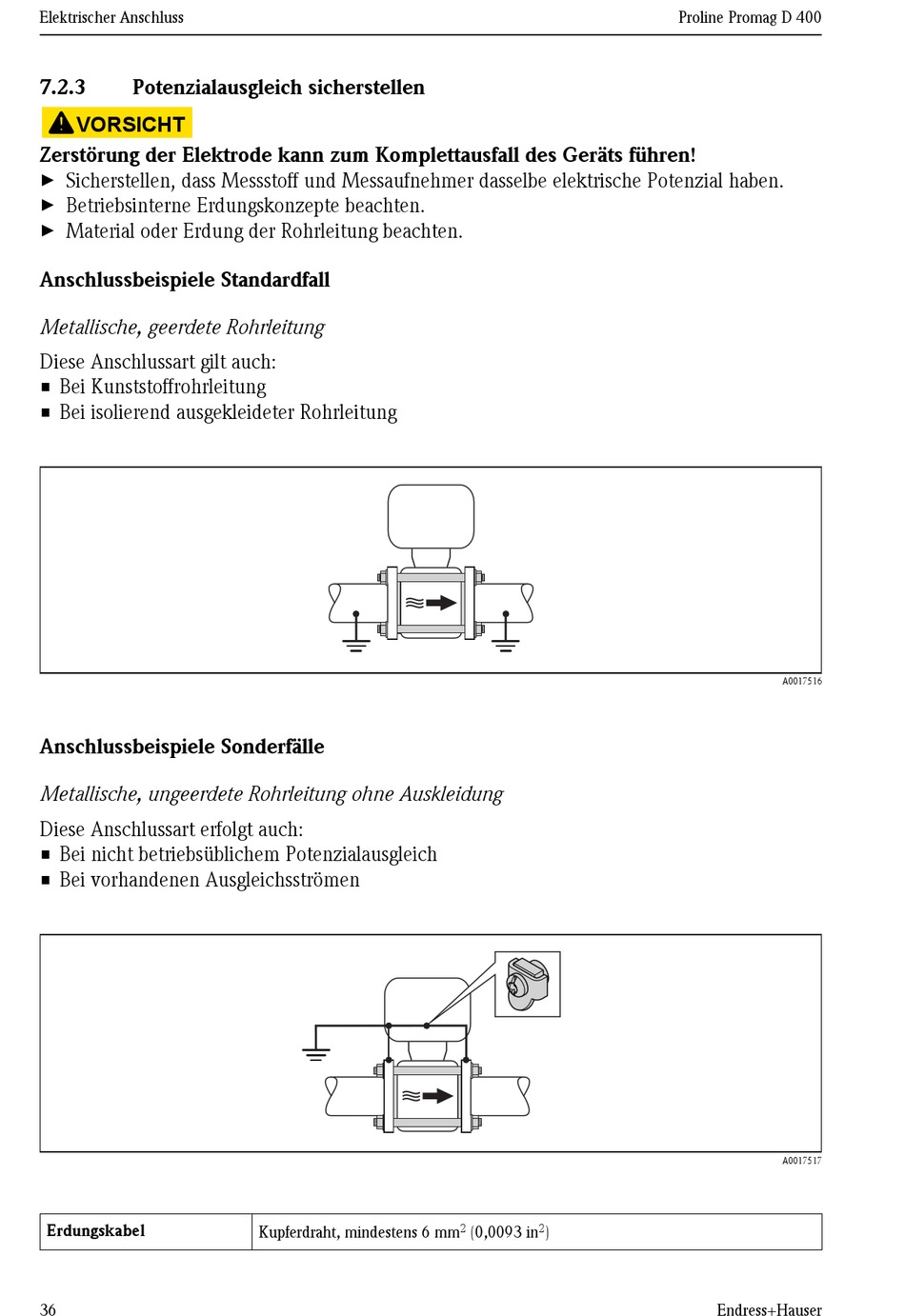

Elektrischer Anschluss
7.2.3
Potenzialausgleich sicherstellen
VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
►
Betriebsinterne Erdungskonzepte beachten.
►
Material oder Erdung der Rohrleitung beachten.
►
Anschlussbeispiele Standardfall
Metallische, geerdete Rohrleitung
Diese Anschlussart gilt auch:
• Bei Kunststoffrohrleitung
• Bei isolierend ausgekleideter Rohrleitung
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
36
Kupferdraht, mindestens 6 mm
2
2
(0,0093 in
)
Proline Promag D 400
A0017516
A0017517
