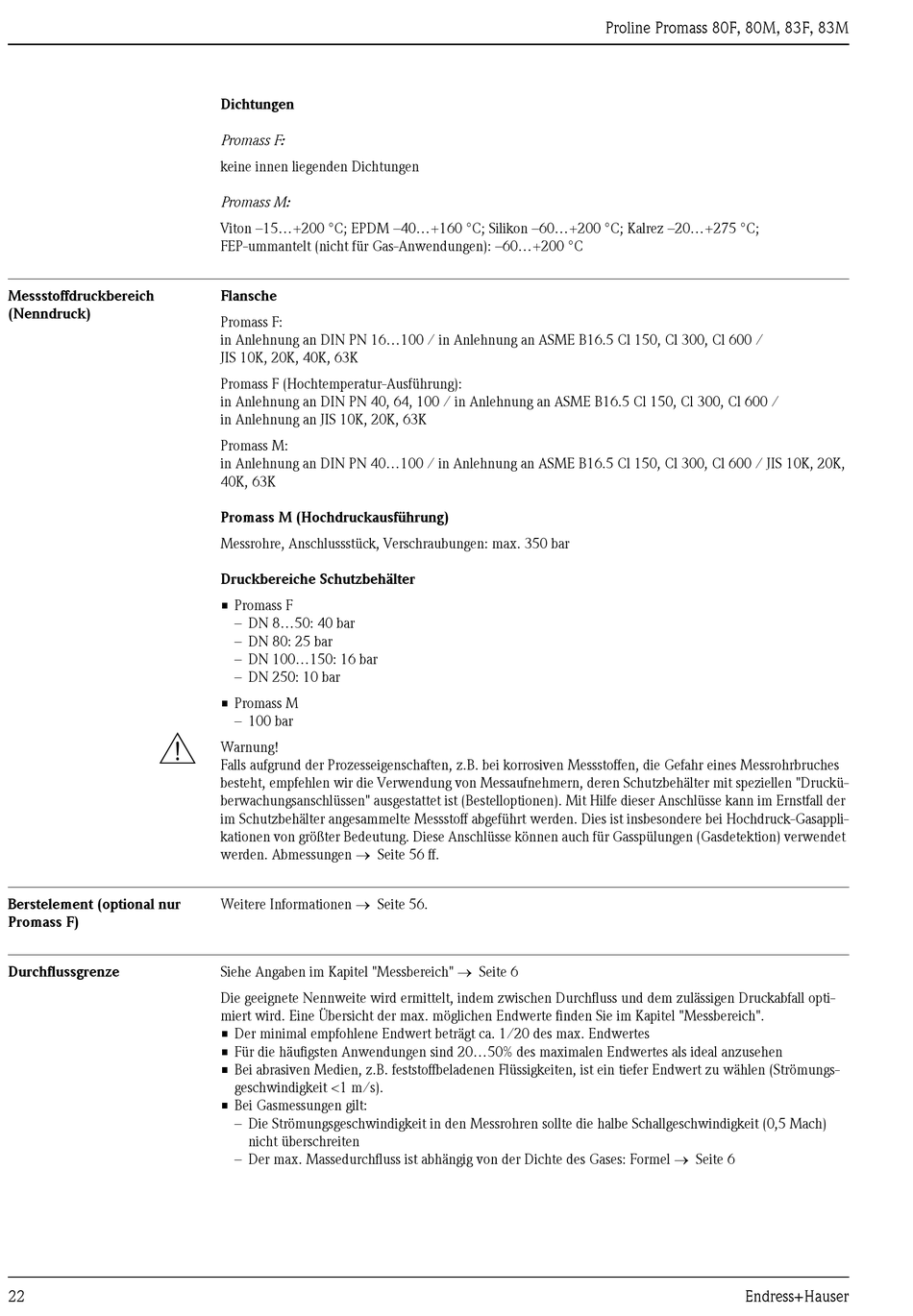

Messstoffdruckbereich
(Nenndruck)
#
Berstelement (optional nur
Promass F)

Durchflussgrenze

22
Dichtungen
Promass F:
keine innen liegenden Dichtungen
Promass M:
Viton –15...+200 °C; EPDM –40...+160 °C; Silikon –60...+200 °C; Kalrez –20...+275 °C;
FEP-ummantelt (nicht für Gas-Anwendungen): –60...+200 °C
Flansche
Promass F:
in Anlehnung an DIN PN 16...100 / in Anlehnung an ASME B16.5 Cl 150, Cl 300, Cl 600 /
JIS 10K, 20K, 40K, 63K
Promass F (Hochtemperatur-Ausführung):
in Anlehnung an DIN PN 40, 64, 100 / in Anlehnung an ASME B16.5 Cl 150, Cl 300, Cl 600 /
in Anlehnung an JIS 10K, 20K, 63K
Promass M:
in Anlehnung an DIN PN 40...100 / in Anlehnung an ASME B16.5 Cl 150, Cl 300, Cl 600 / JIS 10K, 20K,
40K, 63K
Promass M (Hochdruckausführung)
Messrohre, Anschlussstück, Verschraubungen: max. 350 bar
Druckbereiche Schutzbehälter
• Promass F
– DN 8...50: 40 bar
– DN 80: 25 bar
– DN 100...150: 16 bar
– DN 250: 10 bar
• Promass M
– 100 bar
Warnung!
Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohrbruches
besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutzbehälter mit speziellen "Druckü-
berwachungsanschlüssen" ausgestattet ist (Bestelloptionen). Mit Hilfe dieser Anschlüsse kann im Ernstfall der
im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies ist insbesondere bei Hochdruck-Gasappli-
kationen von größter Bedeutung. Diese Anschlüsse können auch für Gasspülungen (Gasdetektion) verwendet
werden. Abmessungen → Seite 56 ff.
Weitere Informationen → Seite 56.
Siehe Angaben im Kapitel "Messbereich" → Seite 6
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druckabfall opti-
miert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel "Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen (Strömungs-
geschwindigkeit <1 m/s).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5 Mach)
nicht überschreiten
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases: Formel → Seite 6
