Inbetriebnahme
!
!
42

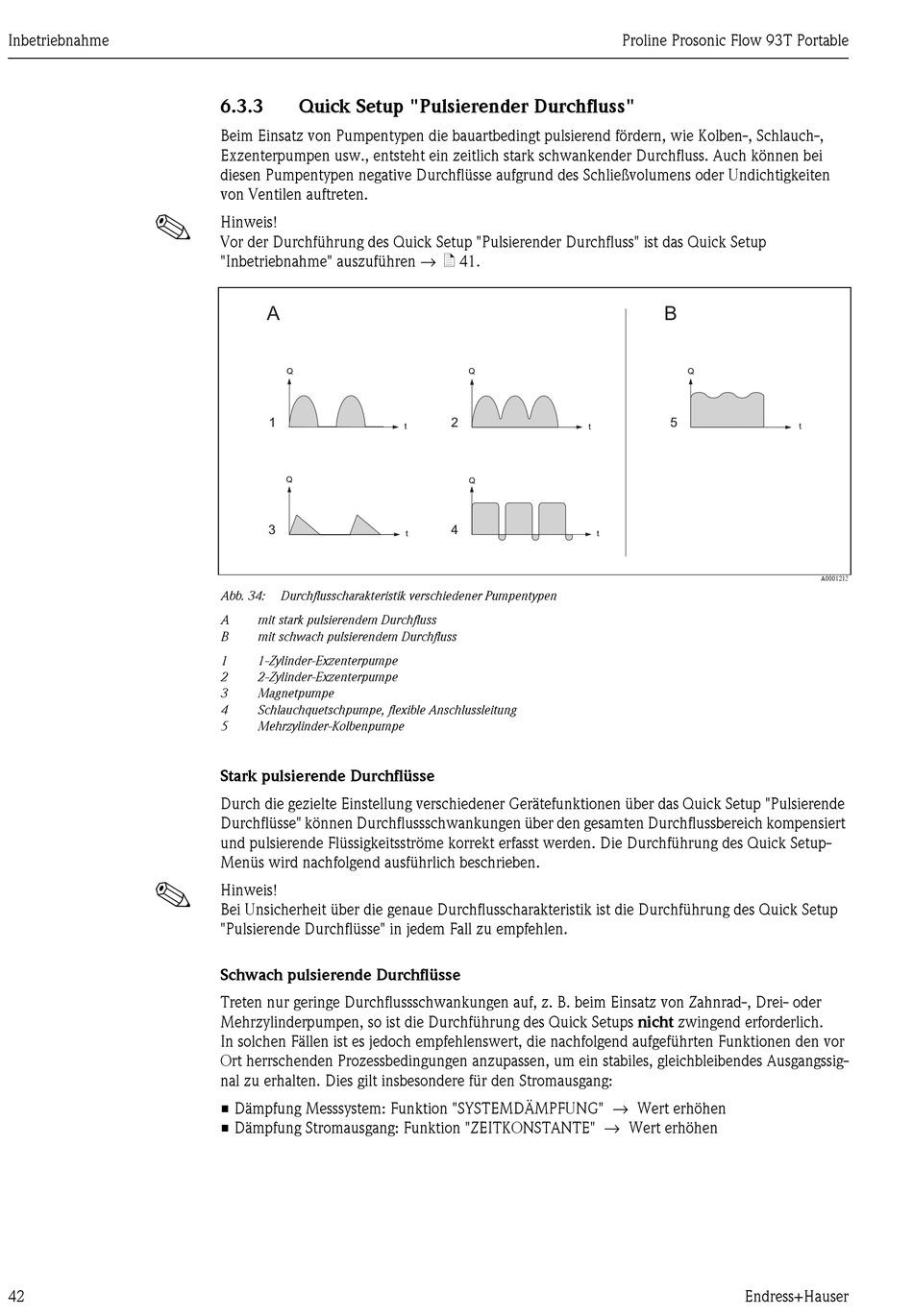

6.3.3

Quick Setup "Pulsierender Durchfluss"

Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-,
Exzenterpumpen usw., entsteht ein zeitlich stark schwankender Durchfluss. Auch können bei
diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder Undichtigkeiten
von Ventilen auftreten.
Hinweis!
Vor der Durchführung des Quick Setup "Pulsierender Durchfluss" ist das Quick Setup
"Inbetriebnahme" auszuführen → ä 41.
A
Q
1
Q
3
Abb. 34: Durchflusscharakteristik verschiedener Pumpentypen
A mit stark pulsierendem Durchfluss
B mit schwach pulsierendem Durchfluss
1 1-Zylinder-Exzenterpumpe
2 2-Zylinder-Exzenterpumpe
3 Magnetpumpe
4 Schlauchquetschpumpe, flexible Anschlussleitung
5 Mehrzylinder-Kolbenpumpe
Stark pulsierende Durchflüsse
Durch die gezielte Einstellung verschiedener Gerätefunktionen über das Quick Setup "Pulsierende
Durchflüsse" können Durchflussschwankungen über den gesamten Durchflussbereich kompensiert
und pulsierende Flüssigkeitsströme korrekt erfasst werden. Die Durchführung des Quick Setup-
Menüs wird nachfolgend ausführlich beschrieben.
Hinweis!
Bei Unsicherheit über die genaue Durchflusscharakteristik ist die Durchführung des Quick Setup
"Pulsierende Durchflüsse" in jedem Fall zu empfehlen.
Schwach pulsierende Durchflüsse
Treten nur geringe Durchflussschwankungen auf, z. B. beim Einsatz von Zahnrad-, Drei- oder
Mehrzylinderpumpen, so ist die Durchführung des Quick Setups nicht zwingend erforderlich.
In solchen Fällen ist es jedoch empfehlenswert, die nachfolgend aufgeführten Funktionen den vor
Ort herrschenden Prozessbedingungen anzupassen, um ein stabiles, gleichbleibendes Ausgangssig-
nal zu erhalten. Dies gilt insbesondere für den Stromausgang:
• Dämpfung Messsystem: Funktion "SYSTEMDÄMPFUNG" → Wert erhöhen
• Dämpfung Stromausgang: Funktion "ZEITKONSTANTE" → Wert erhöhen
Q
2
t
Q
4
t
Proline Prosonic Flow 93T Portable
B
Q
5
t
t
Endress+Hauser
t
A0001213
