5 Bedienung
#
82
5.4.6

HART-Schreibschutz ein-/ausschalten

Der HART-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet
werden.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → s. Seite 115, 117
2.
3. HART-Schreibschutz mit Hilfe der Steckbrücke ein- oder ausschalten (Abb. 49).
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
O U
T /
P U
I N
O U
T /
P U
I N
O U
T /
P U
I N

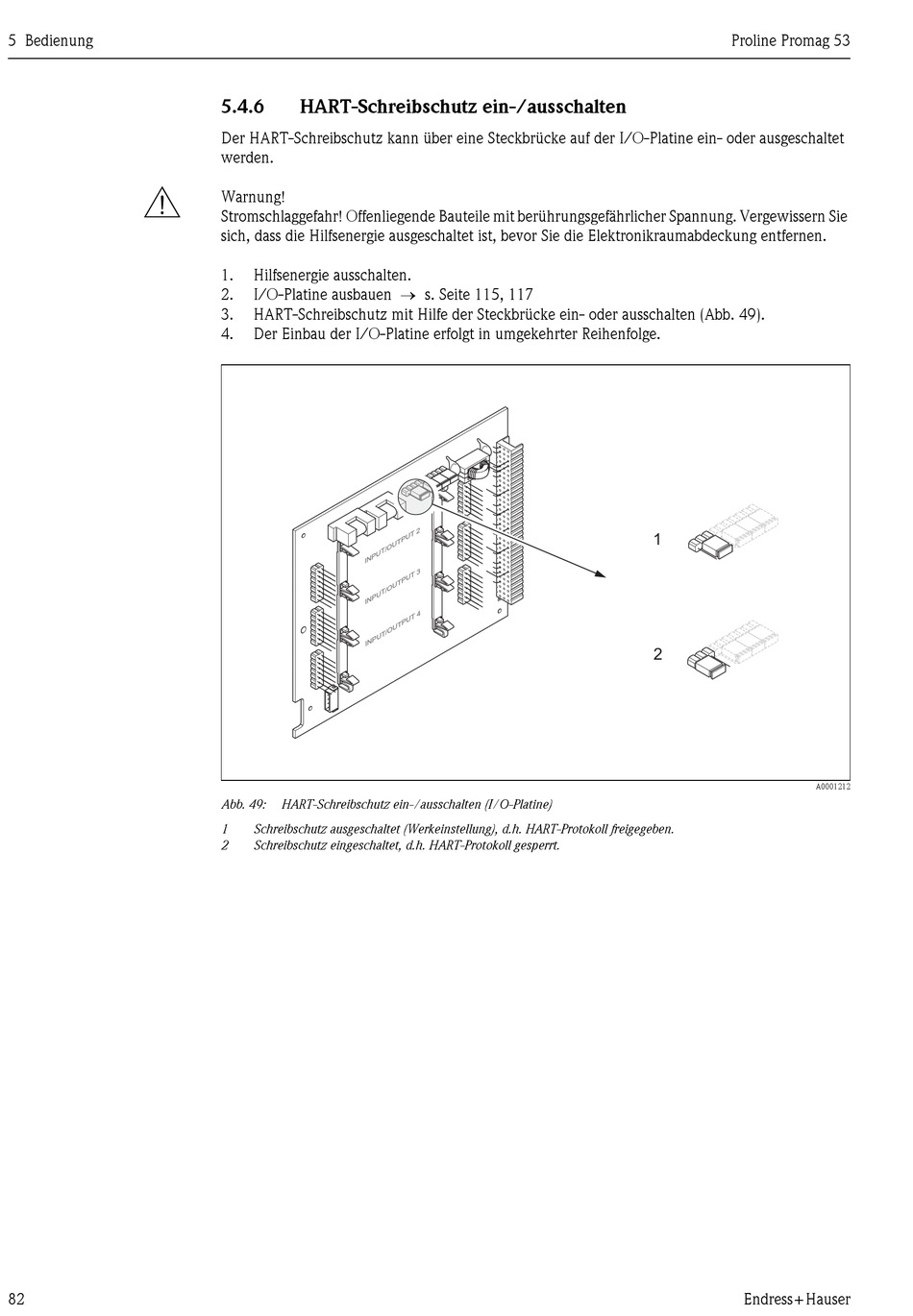

Abb. 49: HART-Schreibschutz ein-/ausschalten (I/O-Platine)
1 Schreibschutz ausgeschaltet (Werkeinstellung), d.h. HART-Protokoll freigegeben.
2 Schreibschutz eingeschaltet, d.h. HART-Protokoll gesperrt.
2
U T
T P
3
U T
T P
4
U T
T P
Proline Promag 53
1
2
A0001212
