Konstruktionsübersicht
Ringe und
Befestigungspositionen

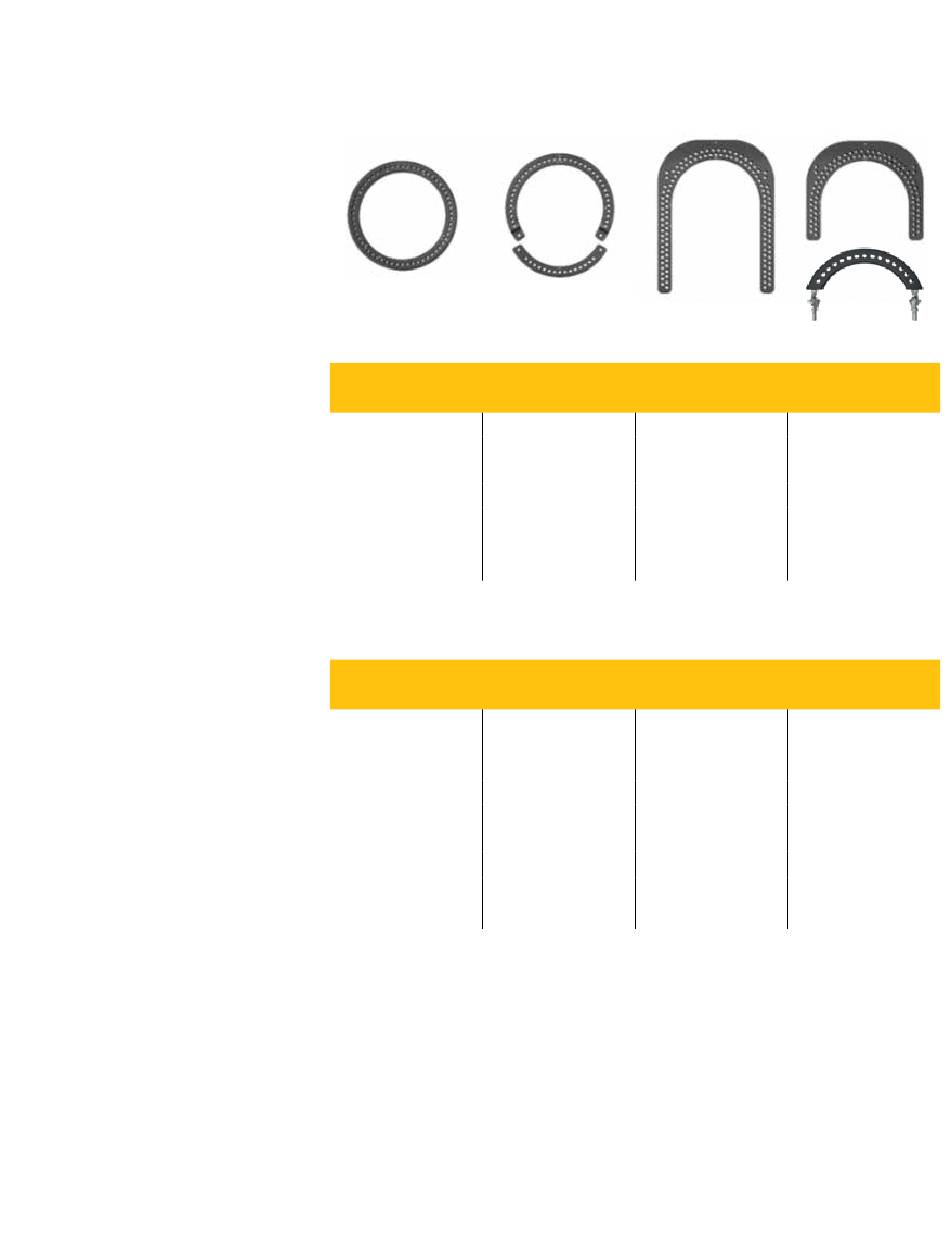

Hoffmann LRF-Ringe sind aus
eloxiertem Aluminium und aus
mit Kohlefaser verstärktem,
strahlendurchlässigem Polymer
erhältlich. Die Ringdurchmesser
reichen von 80 mm bis 270 mm
und werden in vollständigen,
offenen und
Segmentringgeometrien
angeboten. Kurze und lange
Fußringe sind auch mit
entsprechenden Fußbögen mit
variablem Winkel zum
Schließen erhältlich.
Vollring Offener
Ring/Segment
Ø 80 mm Ø 100 mm
Ø 100 mm Ø 120 mm
Ø 120 mm Ø 140 mm
Ø 140 mm Ø 155 mm
Ø 155 mm Ø 180 mm
Ø 180 mm Ø 210 mm
Ø 210 mm
Vollring Offener
Ring/Segment
Ø 80 mm Ø 100 mm
Ø 100 mm Ø 120 mm
Ø 120 mm Ø 140 mm
Ø 140 mm Ø 155 mm
Ø 155 mm Ø 180 mm
Ø 180 mm Ø 210 mm
Ø 210 mm Ø 240 mm
Ø 240 mm
Ø 270 mm
Hoffmann LRF Hexapod | OP-Technik
Kohlefaser
Fußring
(lang)
Ø 100 mm
Ø 120 mm
Ø 140 mm
Ø 155 mm
Ø 180 mm
Ø 210 mm
Aluminium
Fußring
(lang)
Ø 100 mm
Ø 120 mm
Ø 140 mm
Ø 155 mm
Ø 180 mm
Ø 210 mm
Fußring
(kurz)
Ø 100 mm
Ø 120 mm
Ø 140 mm
Ø 155 mm
Ø 180 mm
Ø 210 mm
Fußring
(kurz)
Ø 100 mm
Ø 120 mm
Ø 140 mm
Ø 155 mm
Ø 180 mm
Ø 210 mm
