Allgemeines Vorbereitungsverfahren
Schritt 4

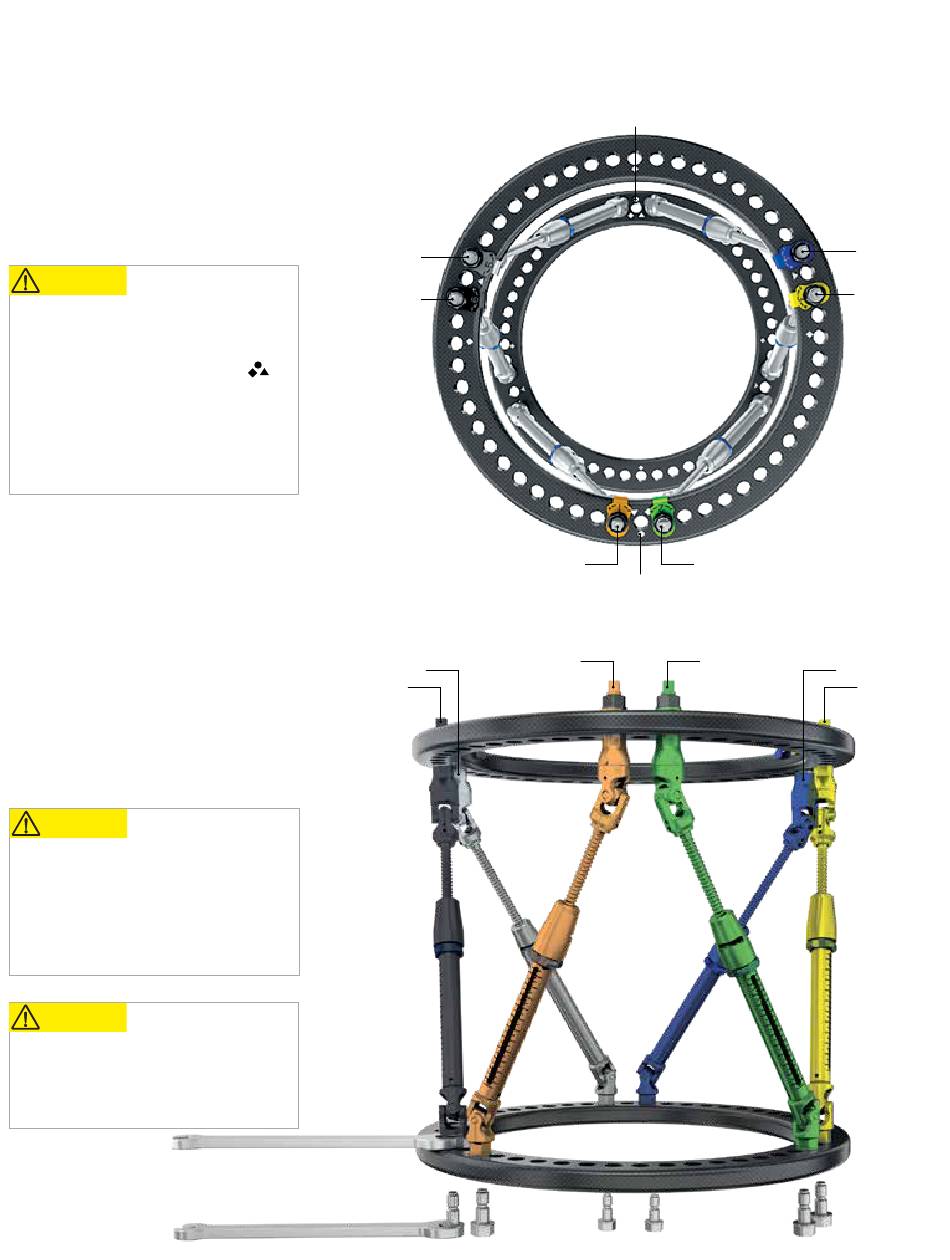

Nun kann der bewegliche Ring
angebracht werden, um die
dynamische Kernkonstruktion zu
vervollständigen.
ACHTUNG
Drehen Sie den beweglichen Ring
vor dem Anbringen der Streben an
den Sollbefestigungsstellen axial,
sodass die Hauptmarkierung
in einem Winkel von 180º zum
Referenzring positioniert ist,
bevor ein Rotationsringversatz
zur Behebung einer
Rotationsdeformität erfolgt.
Befestigen Sie den zweiten Ring
unter Verwendung eines
Gegenmoments mit M6-
Verbindungsbolzen an den Streben.
Das Zylinderende der Streben 4 und
5 sollte sich über die
Hauptmarkierung auf dem
beweglichen Ring erstrecken. Die
Streben 6 und 1 sowie 2 und 3
sollten sich über die verbleibenden
Dreiecksmarkierungen auf dem
beweglichen Ring erstrecken.
ACHTUNG
Stellen Sie vor dem endgültigen
Befestigen des Zylinderendes
der Strebe am Ring sicher,
dass die Verlängerungsskala
für ein einfaches Ablesen nach
außen zeigt.
ACHTUNG
Verwenden Sie keine
Unterlegscheiben oder langen
Verbindungsbolzen, wenn Sie die
Streben am Ring befestigen.
Strebe 5
Strebe 6
Strebe 1
Strebe 1
Strebe 5
Strebe 6
