Hoffmann LRF Hexapod | OP-Technik
Konstruktionsübersicht
Ringe und
Befestigungspositionen
(Fortsetzung)
Hoffmann LRF-Ringe verfügen
über 2 Markierungssätze. Bei
Verwendung in der Hexapod-
Konfiguration sind die
Dreiecksmarkierungen
maßgeblich. Die Streben werden in
die Löcher unmittelbar neben dem
Loch mit der Dreiecksmarkierung
gesteckt. In der Sollposition sollten
die Streben sich über diese
Markierung erstrecken, wobei
mindestens ein Loch zwischen
zwei benachbarten Streben offen
bleiben muss.
Die Hauptmarkierung mit dem
Symbol
kennzeichnet die
Sollbefestigungsstelle für die
Streben 1 und 2. Die Streben 3, 4, 5
und 6 werden entgegen dem
Uhrzeigersinn neben den beiden
verbleibenden
Dreiecksmarkierungen angebracht.
HINWEIS
Die Befestigungsstellen der
Streben variieren je nach
ausgewähltem Ringtyp.
12

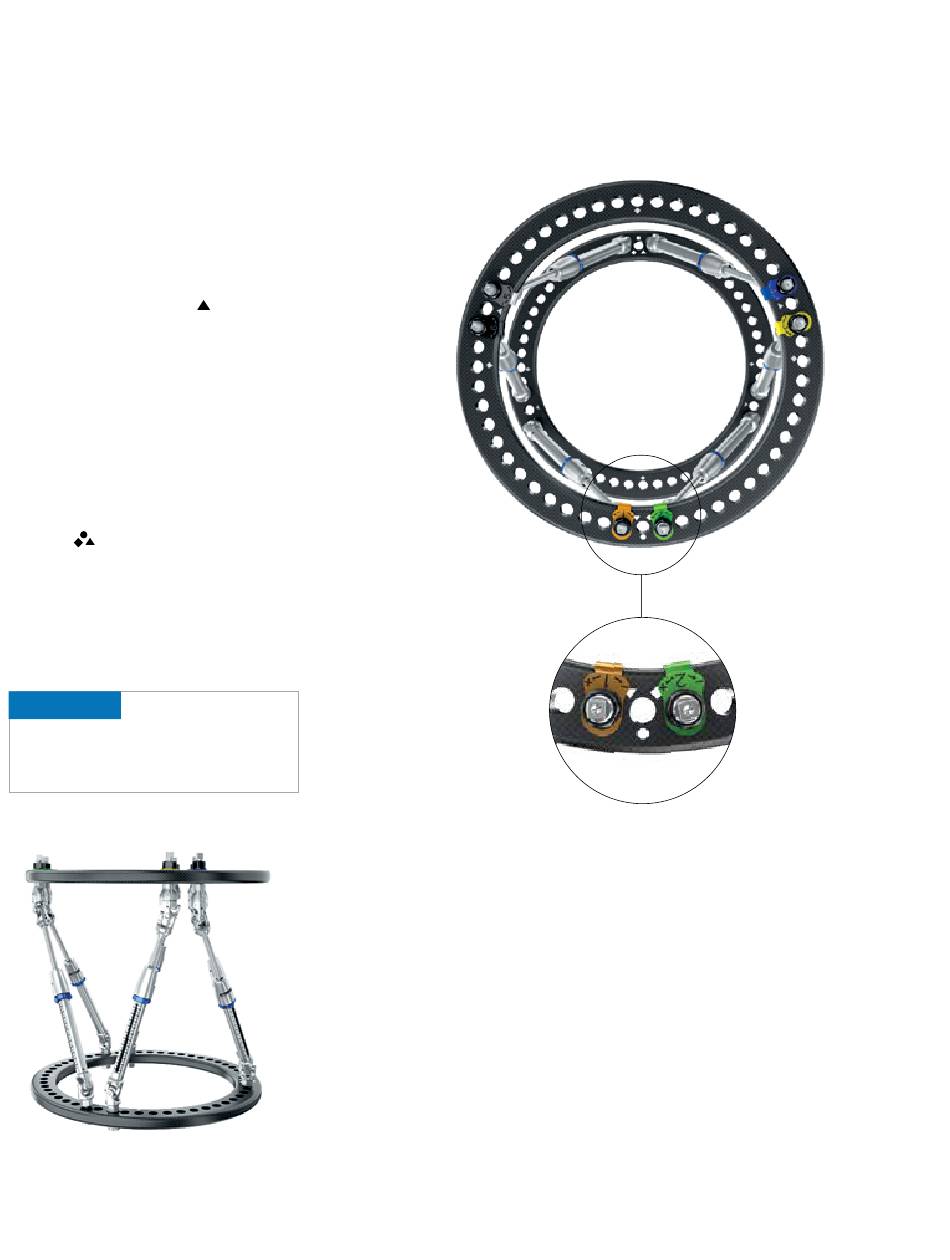

Sollposition der
Strebenbefestigungsstellen:
Vollring (Referenzring)
