Hoffmann LRF Hexapod | OP-Technik

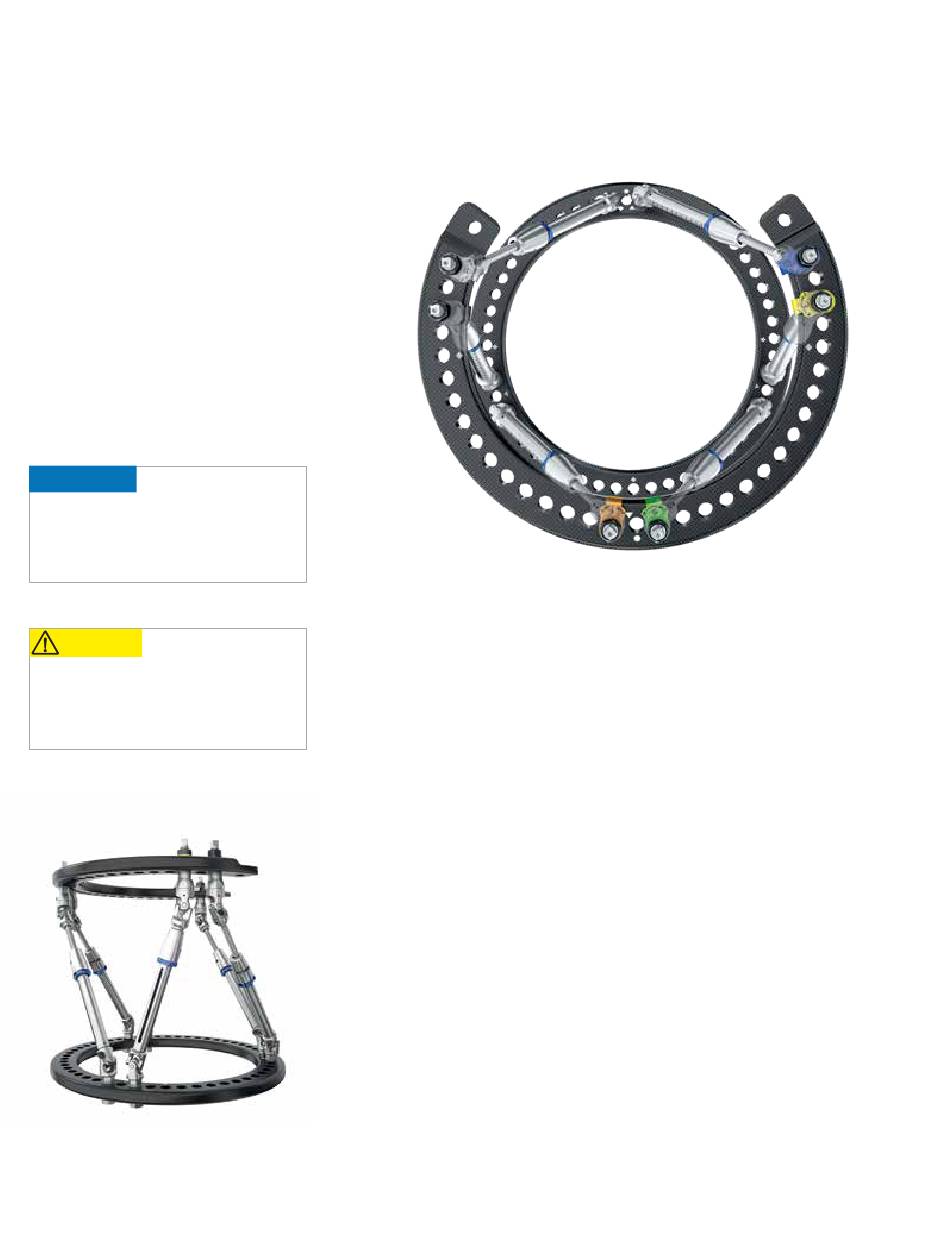

Konstruktionsübersicht
Bei Verwendung eines offenen
Referenzrings sind die Strebenpaare
3 und 4 sowie 5 und 6 um ein Loch
von den Dreiecksmarkierungen
versetzt. Die Streben 3 und 4
sind jeweils um ein Loch im
Uhrzeigersinn versetzt. Die Streben
5 und 6 sind jeweils um ein Loch
gegen den Uhrzeigersinn versetzt.
Sofern nicht von der Software
angegeben, werden die Streben
4 und 5 bei Verwendung offener
Ringtypen direkt in den mit dem
Dreieckssymbol gekennzeichneten
Löchern befestigt.
HINWEIS
Die LRF-Webanwendung erkennt
die hier gezeigten spezifischen
Befestigungsstellen als
Sollposition für offene Ringe.
ACHTUNG
Konstruktionen mit zwei offenen
Ringen wurden nicht mechanisch
evaluiert und werden nicht
empfohlen.
14
Sollposition der Strebenbefestigungsstellen:
offener Referenzring
