10-4
VERDRAHTUNGSDETAILS FÜR HEIßKANALREGLER
Anmerkung: Nur fünfadriges Kabel. Nullleiter angeschlossen.

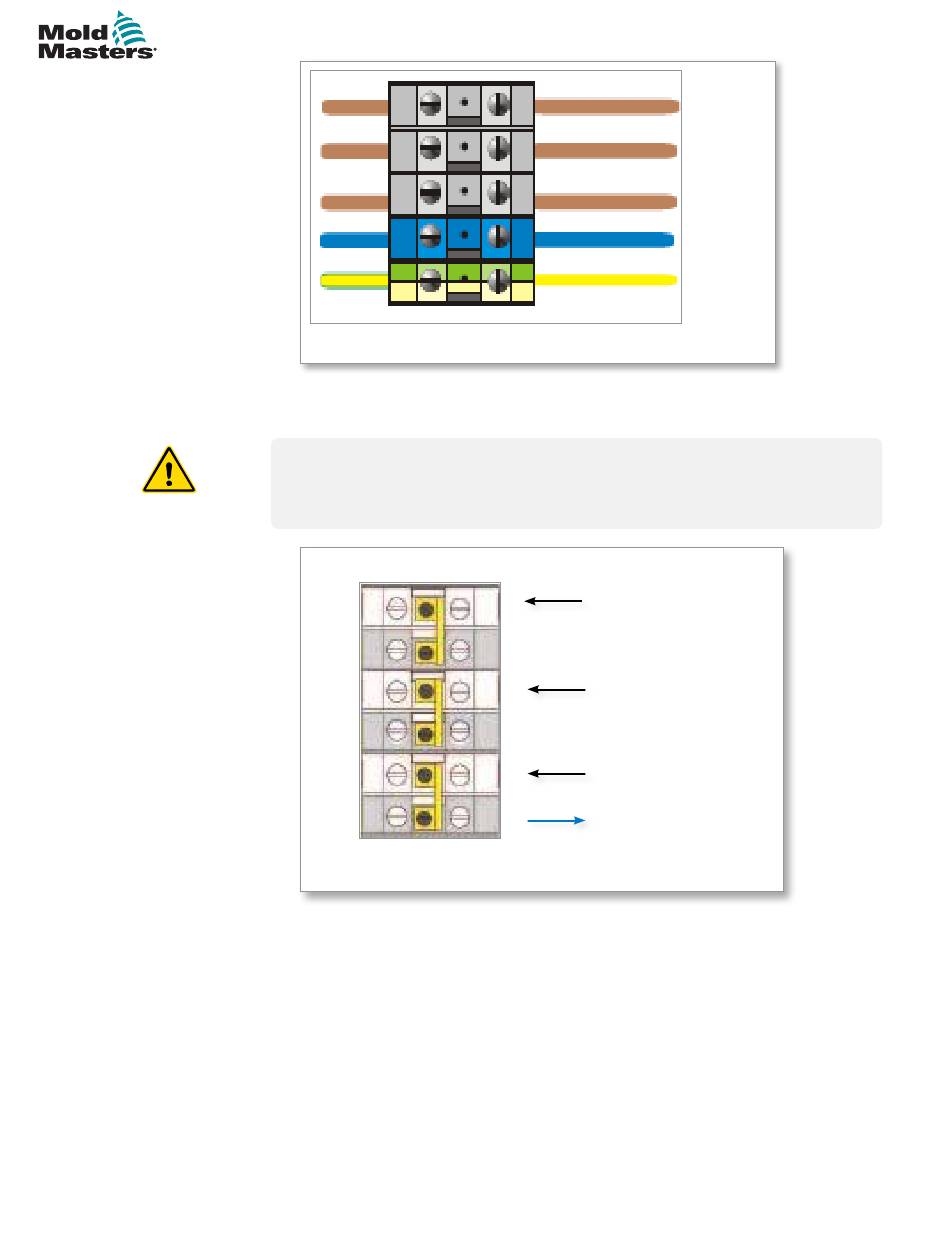

Figure 10-3 Verkabelung bei Sternschaltung
10.2.3 Stromschiene auf Dreieckschaltung konfigurieren
WARNUNG
Stellen Sie sicher, dass der Regler von allen Spannungsquellen getrennt
wurde, bevor Sie die Verdrahtung ändern.
R
MP3
S
MP1
T
MP2
Figure 10-4 Nullleiter trennen – Position durch blauen Pfeil gekennzeichnet
L1
L2
L3
Nullleiter
Masse
SCHWARZ
BRAUN
SCHWARZ
BLAU –
Dieser Leiter
muss getrennt und
abgesichert werden.
M2P Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
