M1 Plus Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
VERDRAHTUNGSDETAILS FÜR HEIßKANALREGLER
9.1.2 Stromschiene auf Dreieckschaltung konfigurieren
WARNUNG
Stellen Sie sicher, dass der Regler von allen Spannungsquellen getrennt
wurde, bevor Sie die Verdrahtung ändern.

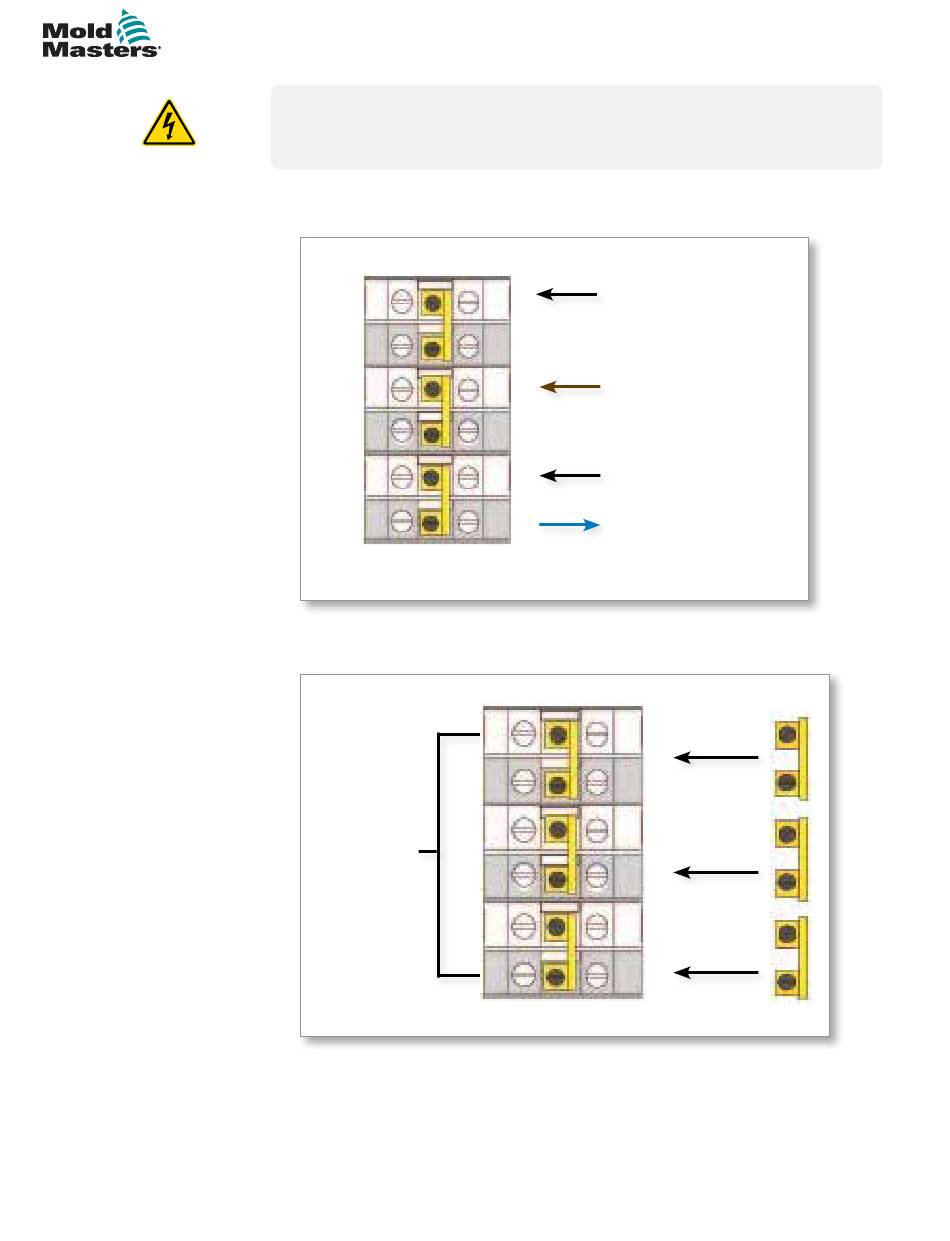

1. Trennen Sie den (blauen) Nullleiter von der Klemme unten rechts. Siehe
Figure 9-3.
R
MP3
S
MP1
T
MP2
Figure 9-3 Nullleiter trennen – Position durch blauen Pfeil gekennzeichnet
2. Schließen Sie die drei 2-poligen Steckbrücken an. Siehe Figure 9-4.
Ausgang an
Stromschienen
Figure 9-4 Drei 2-polige Steckbrücken anschließen
SCHWARZ
BRAUN
SCHWARZ
BLAU – Dieser Leiter
muss getrennt und
abgesichert werden.
9-3
