Nicht zufriedenstellender Test (Forts.)

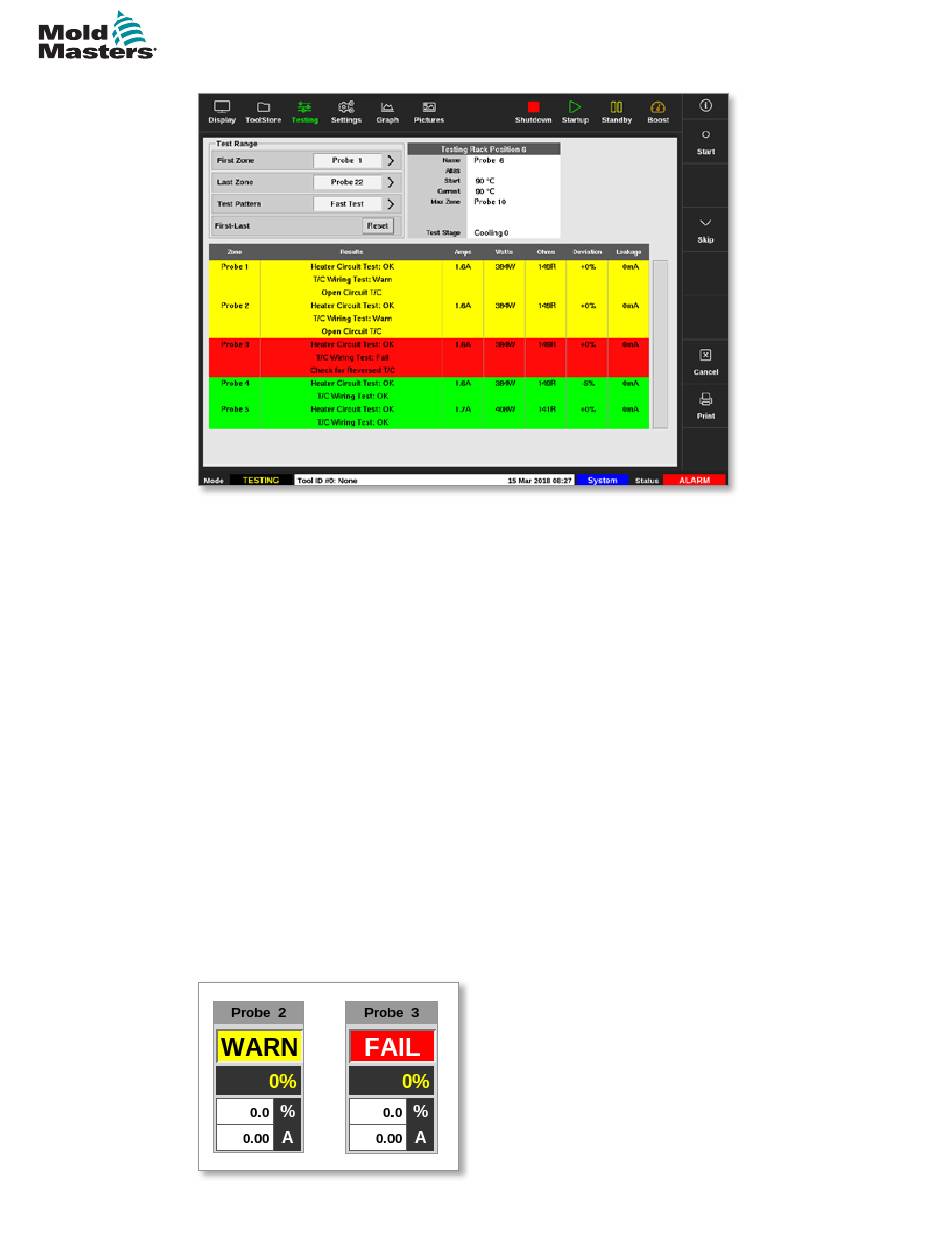

Figure 8-8 Ergebnisse auf dem Testbildschirm
Eine grüne Zone hat den Test erfolgreich bestanden. Für eine gelbe Zone liegt eine Warnung vor.
Eine rote Zone hat den Test nicht bestanden.
Es werden sieben Spalten mit den folgenden Informationen angezeigt:
•
•
•
•
•
•
•
Der Benutzer kann mit der Bildlaufleiste rechts von den Fehlermeldungen durch die Zonen
blättern.
Weitere Informationen zu Fehlermeldungen im Testbildschirm finden Sie in "Table 8-1
Fehlermeldungen der Systemdiagnose" on page 8-13.
Ergebnisse können auch auf dem Anzeigebildschirm angezeigt werden. Siehe Figure 8-9.
Figure 8-9 Fehlermeldungen für Zonen beim Testen
8-12
WARTUNG
Zone – zeigt die Zonennummer an.
Results (Ergebnisse) – zeigt entweder „Zone Test OK" (Zonentest i.O.) oder eine
Fehlermeldung an.
Amps – zeigt an, wieviel Strom als Ergebnis einer angelegten definierten Spannung
gemessen wurde.
Watts – vom gemessenen Strom und der gegebenen Systemspannung abgeleitet.
Ohms – vom gemessenen Strom und der gegebenen Systemspannung abgeleitet.
Deviation (Abweichung) – zeigt die Differenz zwischen den derzeitigen und den
gespeicherten Messwerten an.
Leakage (Leckstrom) – zeigt an, ob Leckstrom zur Erde gemessen wurde.
M2P Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
