ÜBERBLICK

4.15.1 Zonenfeld-Ansicht

Die Anzahl der in der Zonenfeld-Ansicht angezeigten Zonen wird vom
Benutzer festgelegt. Siehe "Figure 4-7 TS8-Konsole mit 96 ZonenZonen-
Anzeigeoptionen (TS12-Konsole)" on page 4-13 und "4.8 Zonen-
Anzeigeoptionen (TS17-Konsole)" on page 4-15.
Ein Zonenfeld zeigt Informationen zur Zone an, darunter Soll- und Ist-
Temperatur, Leistung und Strom sowie Systemzustand. Siehe Tabelle 4-5.
Zone
Einwandfreie Zone
Zonenname (vom Benutzer
konfigurierbar)
Ist-Temperatur in ganzen Grad oder
in Zehntelgrad-Schritten
Skala + Solltemperatur
Leistung (%)
Strom (A)
Zone mit Warnung
Die Abweichung übersteigt den ersten
Grenzwert (Warnung).
Zone mit Alarm
Die Abweichung übersteigt den zweiten
Grenzwert (Alarm).
Schwerwiegender Fehler
Problem erkannt.
Eine Liste möglicher Fehlermeldungen
mit Erläuterungen ist in Table 9-2 zu
finden.
Ausgeschaltete Zone
Einzelne ausgeschaltete Zone.

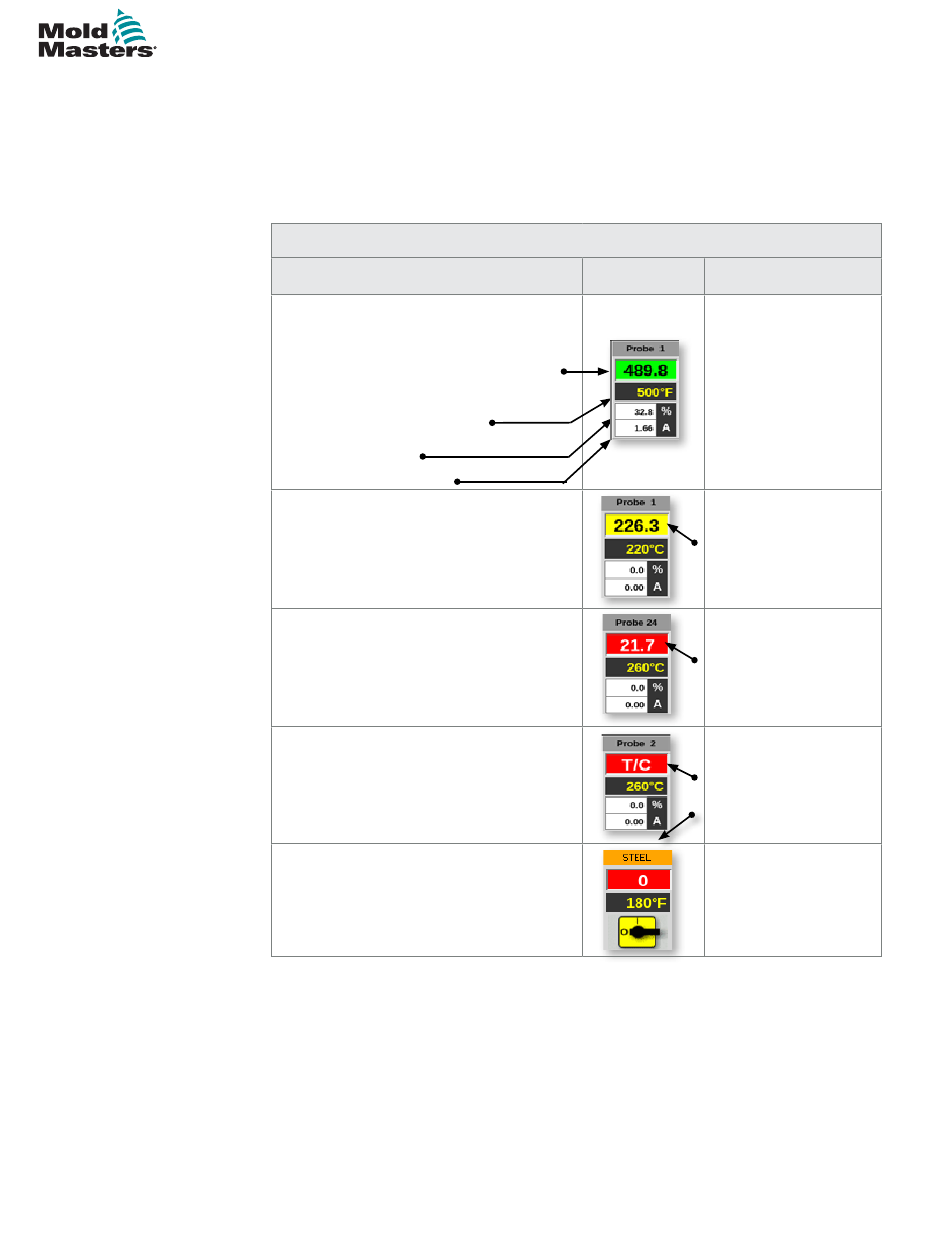

Table 4-5 Zonenstatus
Anzeige Darstellung
Die Ist-Temperatur
wird schwarz auf grün
dargestellt.
Die Ist-Temperatur
wird schwarz auf gelb
dargestellt.
Die Ist-Temperatur
wird weiß auf rot
dargestellt.
Die Fehlermeldung
wird weiß auf rot
dargestellt.
Für diese Zone wird
das Ausschalter-
Symbol angezeigt.
