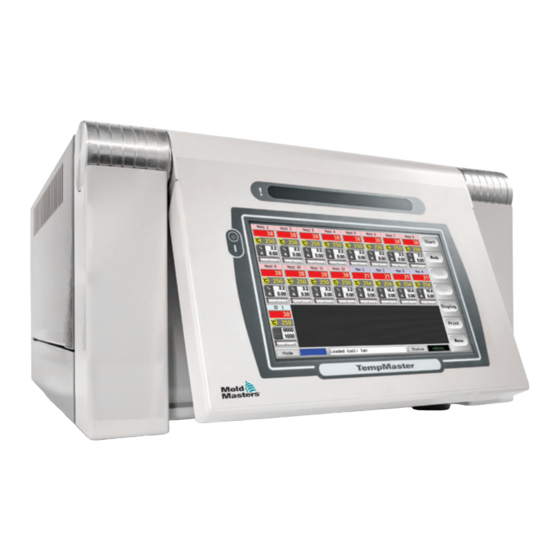

MOLD MASTERS TEMPMASTER M1 PLUS Kurzanleitung

KURZANLEITUNG FÜR
TEMPMASTER™ M1 PLUS REGLER
HAUPTBILDSCHIRME UND MENÜS
CONTROLLER KONFIGURIEREN
NEUES WERKZEUG ERSTELLEN
STEUERKARTEN KONFIGURIEREN
WERKZEUGPARAMETER KONFIGURIEREN
REGLERPARAMETER KONFIGURIEREN
BEREICHSEINSTELLUNGEN KONFIGURIEREN
DÜSEN- UND VERTEILERTEMPERATUREN EINSTELLEN
IN DIE WERKZEUGBANK SPEICHERN

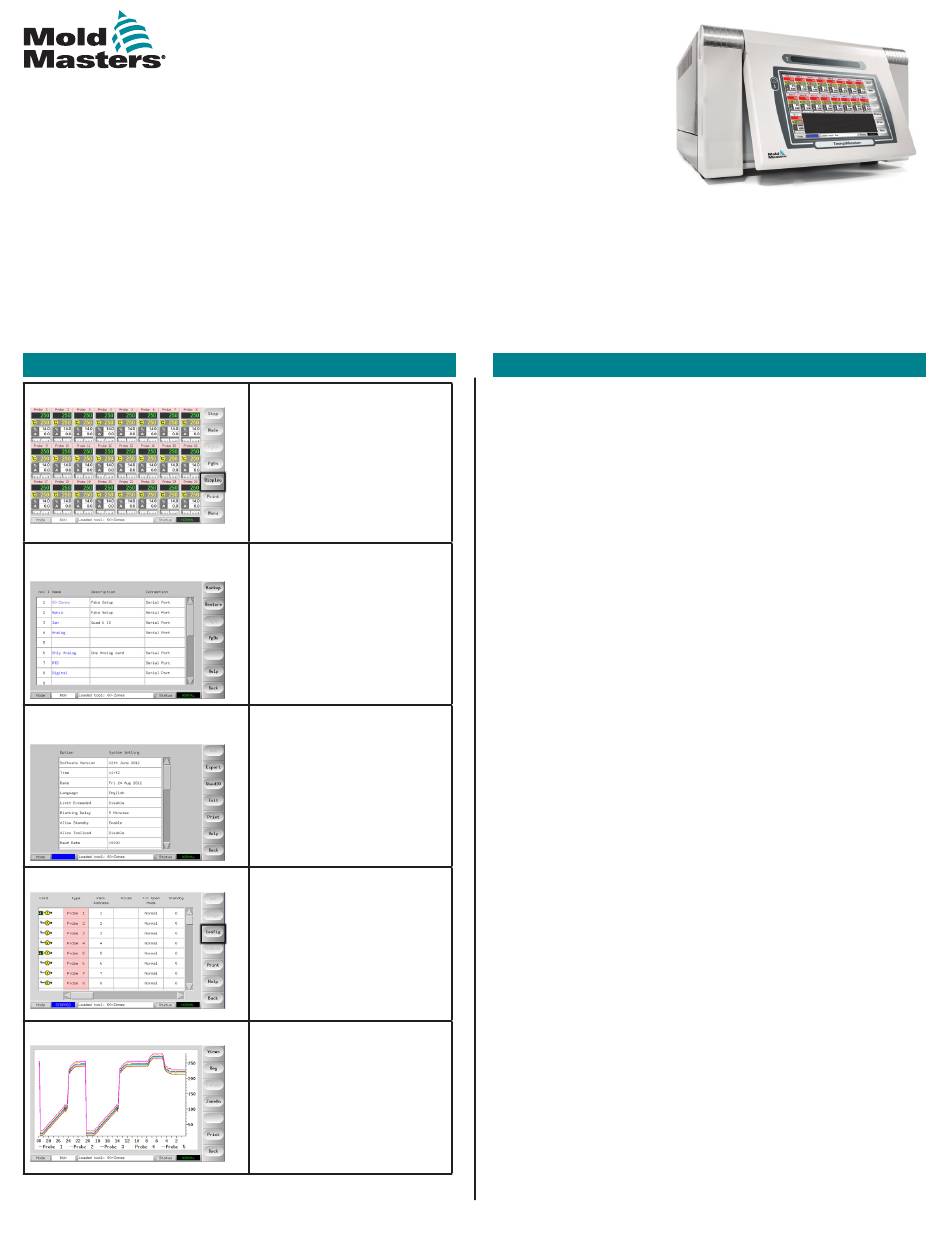

HAUPTBILDSCHIRME UND MENÜS
Hauptseite
Seite [ToolStore]
(Werkzeuglager)
Seite [Utilities]
(Dienstprogramme)
Seite [Setup] (Einrichtung)
Seite [Graph] (Diagramm)
Vollständige Anweisungen und Sicherheitsinformationen sind der M1P Plus Regler Bedienungsanleitung zu entnehmen.
Funktionen:
• [Monitor] (Überwachung)
– zur Überwachung des
Bereichszustands
• [Control] (Steuerung) – zur
Auswahl des Modus
• Navigation – Taste
[Menu] (Menü) öffnet den
Navigationsbildschirm
Beschreibung:
Liste der Werkzeuge mit Namen
und gespeicherten Einstellungen
Bietet Zugriff auf:
• [Exit] (Beenden)
• [Config] (Konfiguration)
• [Export] (Exportieren)
• [Quad IO] (Quad-E/A)
Beschreibung:
Der Benutzer kann globale und
spezifische Werkzeugparameter
konfigurieren und ändern.
Beschreibung:
Zeigt einen Verlauf der letzten
30 Minuten an.
CONTROLLER BEDIENEN
STARTVORGANG
BEREICHSTEMPERATUREN ÄNDERN ODER EINSTELLEN
MODI ÄNDERN – EINZELBEREICH
MODI ÄNDERN – MEHRERE BEREICHE
BEREICHSLEISTUNG PRÜFEN
AUSSCHALTVORGANG
GLOBALER SUPPORT
CONTROLLER KONFIGURIEREN
N
EUES WERKZEUG ERSTELLEN
1. Wählen Sie [Menu] (Menü), um die Seite [ToolStore] (Werkzeuglager) zu
öffnen.
2. Wählen Sie eine leere Werkzeugposition aus und wählen Sie dann
[Detect] (Erkennen).
3. Geben Sie das Systemkennwort ein.
4. Geben Sie einen neuen Namen für das Werkzeug ein.
5. Wählen Sie [Enter] (Eingabe).
STEUERKARTEN KONFIGURIEREN
1. Wählen Sie den ersten zu konfigurierenden Bereich aus.
2. Wählen Sie den letzten zu konfigurierenden Bereich aus.
3. Wählen Sie [Range] (Bereich), um alle dazwischen liegenden Bereiche
einzuschließen.
4. Wählen Sie [Set] (Einstellen), um das Menü [Configure Card Slot]
(Kartensteckplatz konfigurieren) zu öffnen.
5. Wählen Sie einen Bereichstyp aus: Manifold (Verteiler), Spear, Monitor
(Überwachung), Special (Spezial) oder Not used (Nicht verwendet).
6. Wählen Sie eine Kopfzeilenfarbe aus.
7. Wählen Sie [OK].
8. Wiederholen Sie Schritt 1 bis 4, bis alle Bereiche konfiguriert sind.
Hinweis: Die Bereiche sind mit Standardwerten vorausgefüllt, die akzeptiert
oder geändert werden können.
WERKZEUGPARAMETER KONFIGURIEREN
1. Wählen Sie Bereiche desselben Typs aus.
2. Wählen Sie einen Parameter aus.
3. Wählen Sie [Set] (Einstellen).
4. Legen Sie den Wert fest.
5. Wählen Sie [Enter] (Eingabe).
Hinweis: Eine vollständige Liste und Beschreibungen der Werkzeugparameter
sind der Bedienungsanleitung zu entnehmen.
REGLERPARAMETER KONFIGURIEREN
1. Wählen Sie [Config] (Konfiguration), um die globalen Parameter
anzuzeigen.
2. Um die globalen Parameter mit ihren aktuellen Einstellungen anzuzeigen,
wählen Sie [List] (Auflisten).
3. Wählen Sie eine Einstellung und die erforderliche Option/Funktion
aus.
4. Wählen Sie [OK], um die Einstellungen beizubehalten, oder
wählen Sie [Cancel] (Abbrechen), um die Seite ohne Änderungen
zu verlassen.
Hinweis: Eine vollständige Liste und Beschreibungen der globalen
Parameter sind der Bedienungsanleitung zu entnehmen.
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
