ÜBERBLICK
4.21.3 EasyView-Ansicht
Nachdem ein Bild in der Bildansicht gespeichert wurde, kann der Benutzer
es in die EasyView-Ansicht laden. Die EasyView-Ansicht verknüpft
zu Überwachungszwecken hochgeladene Bilder von Werkzeugen mit
bestimmten Zonen.
Siehe Figure 4-29.

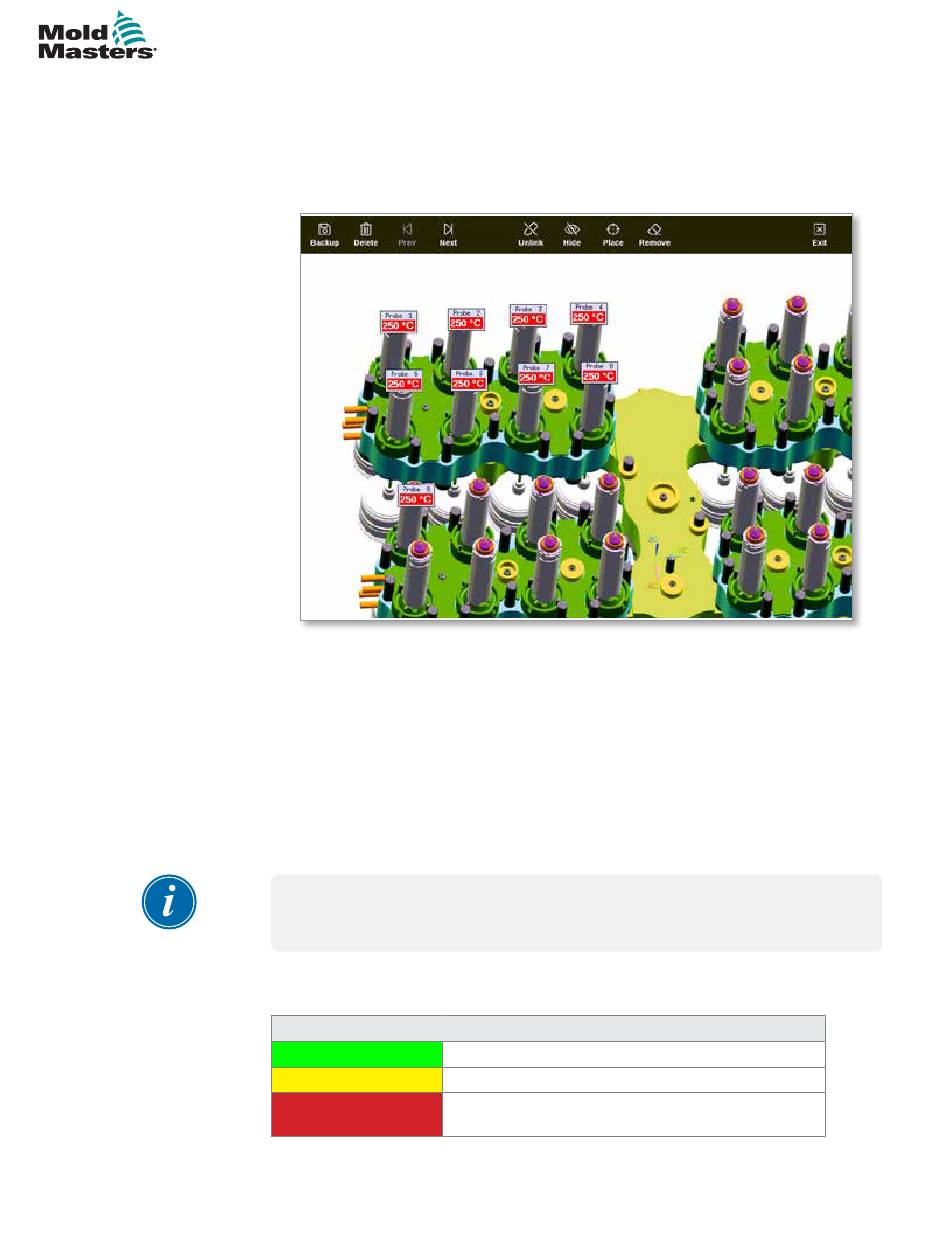

Figure 4-29 Verknüpfte EasyView-Ansicht
Das Bild in der EasyView-Ansicht kann über den Touchscreen verschoben
werden.
Neben der Zonennummer (oder einem Aliasnamen) zeigen die Miniaturfelder
eine weitere Information an. Dies kann sein:
•
Ist-Temperatur
•
Solltemperatur
•
Prozentuale Leistungsabgabe
•
Von der Zone verbrauchter Strom (Amps)
ANMERKUNG
Der Miniaturfeld-Titel ist nicht wie im Anzeigebildschirm farbcodiert.
Die untere Hälfte ist farbcodiert, um den Alarmstatus anzuzeigen (siehe
unten):
Table 4-15 Alarmstatus-Farben
Schwarz auf grün
Normalbetrieb
Schwarz auf gelb
Warnstatus der 1. Stufe
Weiß auf rot
Alarmstatus der 2. Stufe oder schwerwiegender
Fehler
