FITLET2*-OPTION
15.9.3 Fitlet2 – Bildschirm-Layout
Das Bildschirm-Layout für diese Option ist identisch zu dem der TS12-
Konsole. Die Fitlet2-Option kann jedoch bis zu 498 Zonen anzeigen. Eine
Ansicht des Bildschirm-Layouts finden Sie in "Figure 4-7 TS8-Konsole mit
96 ZonenZonen-Anzeigeoptionen (TS12-Konsole)" on page 4-13.
ANMERKUNG
Die Fitlet2-Option erlaubt das Speichern von bis zu 120 Bildern. Einem
einzigen Werkzeug können mehrere Bilder zugeordnet werden.
15.9.4 Fitlet2 – Softwareupgrade
Software für die Fitlet2-Option kann mit derselben Vorgehensweise
aktualisiert werden wie für die M2 Plus-Reglersoftware. Siehe "8.1
Softwareupgrade" on page 8-1.
ANMERKUNG
Stecken Sie für die Fitlet2-Option den USB-Memorystick mit dem Software-
Upgrade in den USB-Anschluss am Reglergehäuse ein.
15.9.5 Fitlet2 – Anschluss
Fitlet2 wird über ein Ethernet-Kabel an das externe Gerät des Benutzers
angeschlossen. Der Ethernet-Anschluss 1/2 am Fitlet2 ist spezifisch für den
Kunden konfiguriert. Siehe "Figure 15-1 Fitlet2-Anschlüsse" on page 15-1.
1. Stecken Sie ein Ethernet-Kabel in den vorkonfigurierten Ethernet-
Anschluss ein.
2. Schließen Sie Fitlet2 an das Anzeigegerät an.
• Vergewissern Sie sich, dass Fitlet2 eingeschaltet ist. Ein grünes Licht
auf der Gerätevorderseite zeigt an, dass Fitlet2 eingeschaltet ist.
Siehe Figure 15-2.
• Vergewissern Sie sich, dass auch das Anzeigegerät eingeschaltet ist.

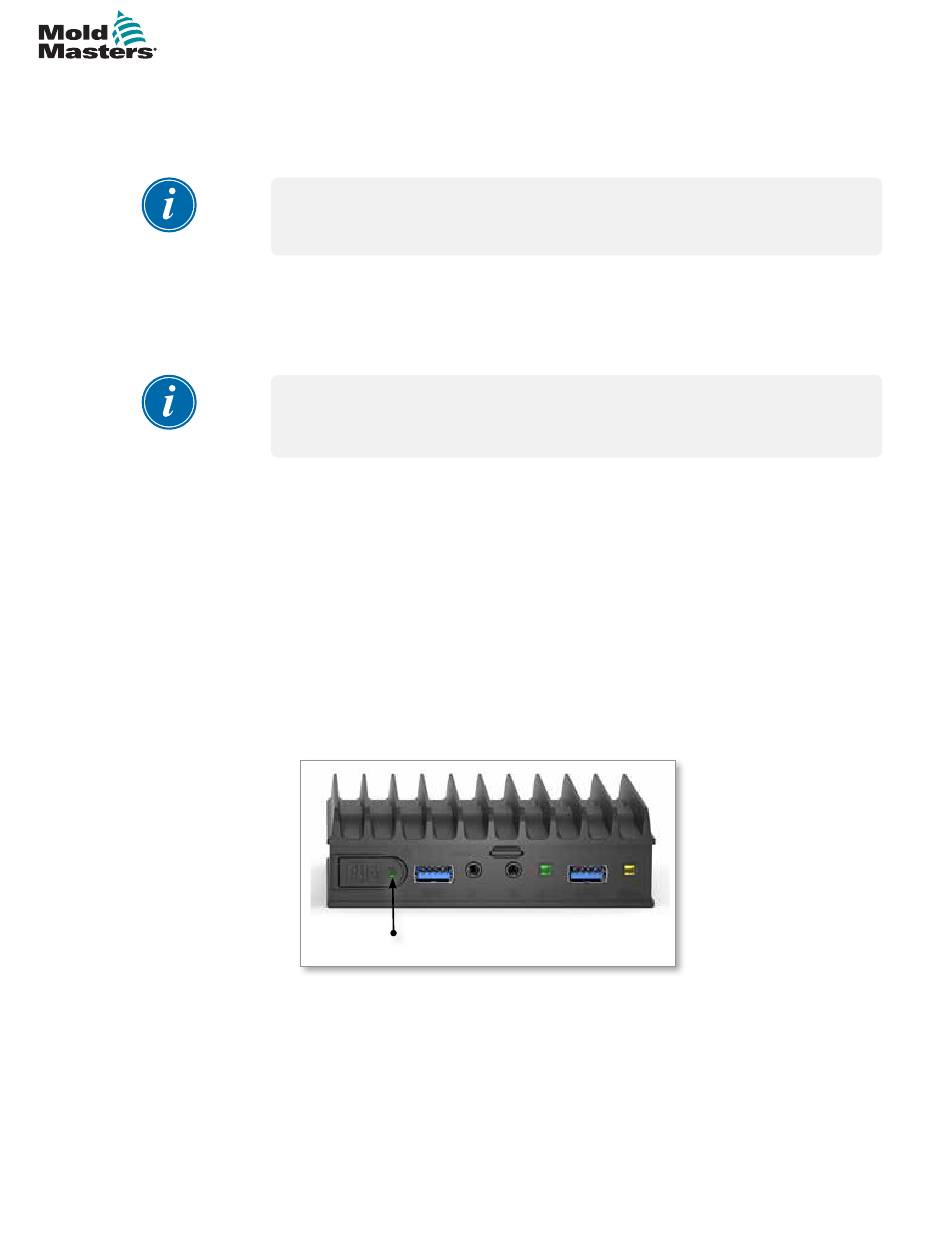

Betriebsanzeige
Figure 15-2 Fitlet2-Betriebsanzeige
