M2P Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
QUAD-E/A-OPTIONEN
AMP 183040-Anschluss

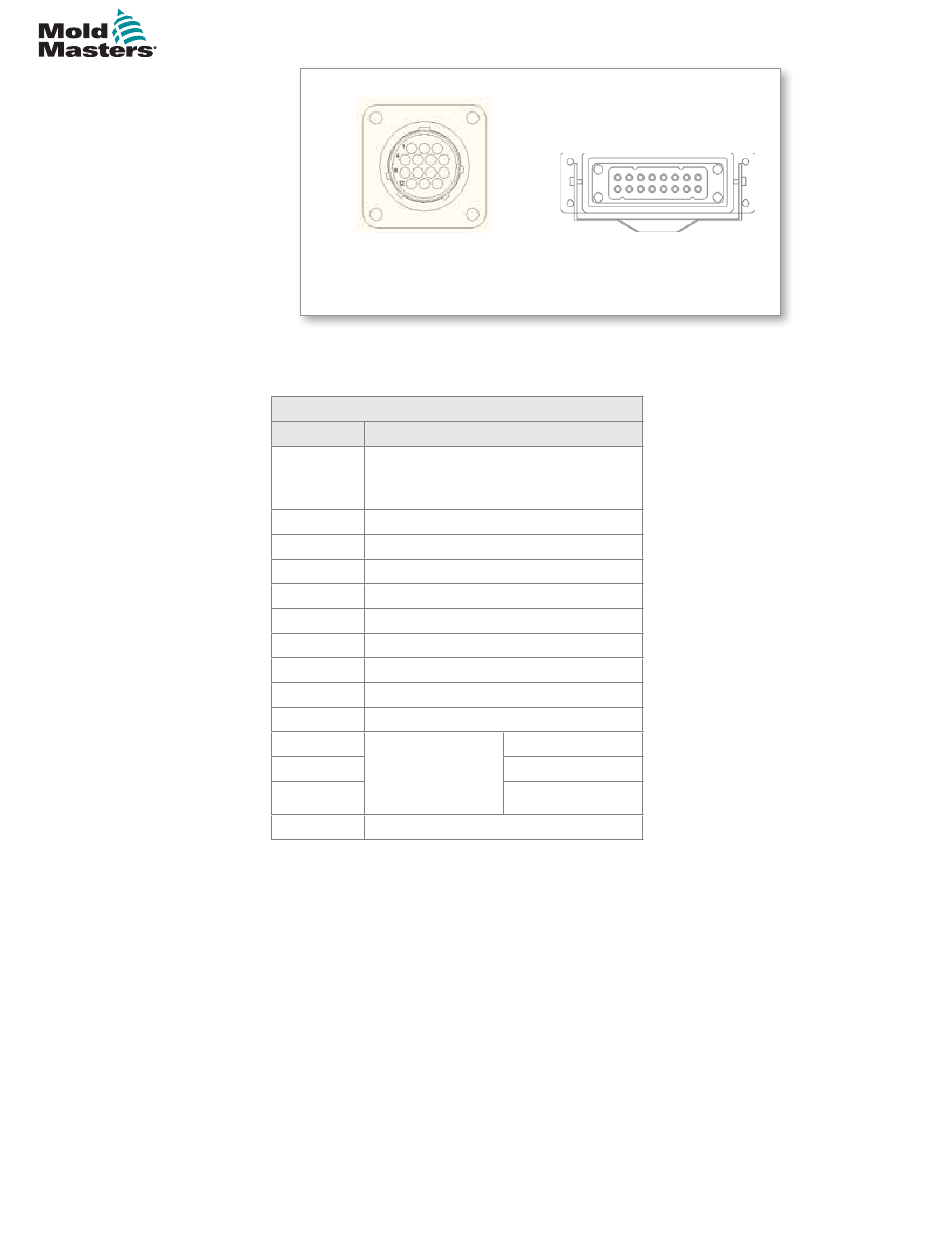

Figure 13-3 Anschlüsse
Die Kontaktbelegung finden Sie in Table 13-4.
Table 13-4 Kontaktbelegung
Kontakt Funktion
1 Signal der Werkzeugladesignal der
Formmaschine, das die Konsole zum
Laden des Werkzeugs auffordert.
2 Adresse 1
3 Adresse 2
4 Adresse 4
5 Adresse 8
6 Adresse 16
7 Adresse 32
8 Adresse 64
9 Adresse 128
10 Reserve
11 Signal „Werkzeug
geladen" von der
12
Konsole an die
13
Formmaschine
14 GND

13.7 Laden von Werkzeugen per Fernzugriff

Die IO5 kann auf zwei Arten genutzt werden, um das Laden von Werkzeugen
per Fernzugriff zu ermöglichen.

13.7.1 Statisches Laden von Werkzeugen per Fernzugriff

Bei der statischen Methode werden einfach die entsprechenden Kontakte für
das Laden und die Werkzeug-ID mit der Masse verbunden. Das Werkzeug
wird geladen. Rückmeldungssignale werden ignoriert.
Werkzeug 10 laden: Kontakt für Laden und Kontakte für die Werkzeug-ID mit
der Masse verbinden, d. h. Kontakte 1, 3 und 5 mit 14 verbinden.
Werkzeug 19 laden: Kontakte 1, 2, 3 und 6 mit 14 verbinden.
HAN16A-Anschluss
Schließer
Gemeinsam
Öffner
13-9
