14.8.3 Eingänge (Nordamerikanische Ausführung)

Anschluss 1

Schaltkreis
Schnecken-
position
Startauslöser 1 und 2
Anschluss 2
Schaltkreis
Eingang A
Eingang B
M2P Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
OPTIONALER SEQUENTIELLER NADELVERSCHLUSS
AMP04 Connector Number 1
1
Screw Position (-)
3
Screw Position (+)
4
4

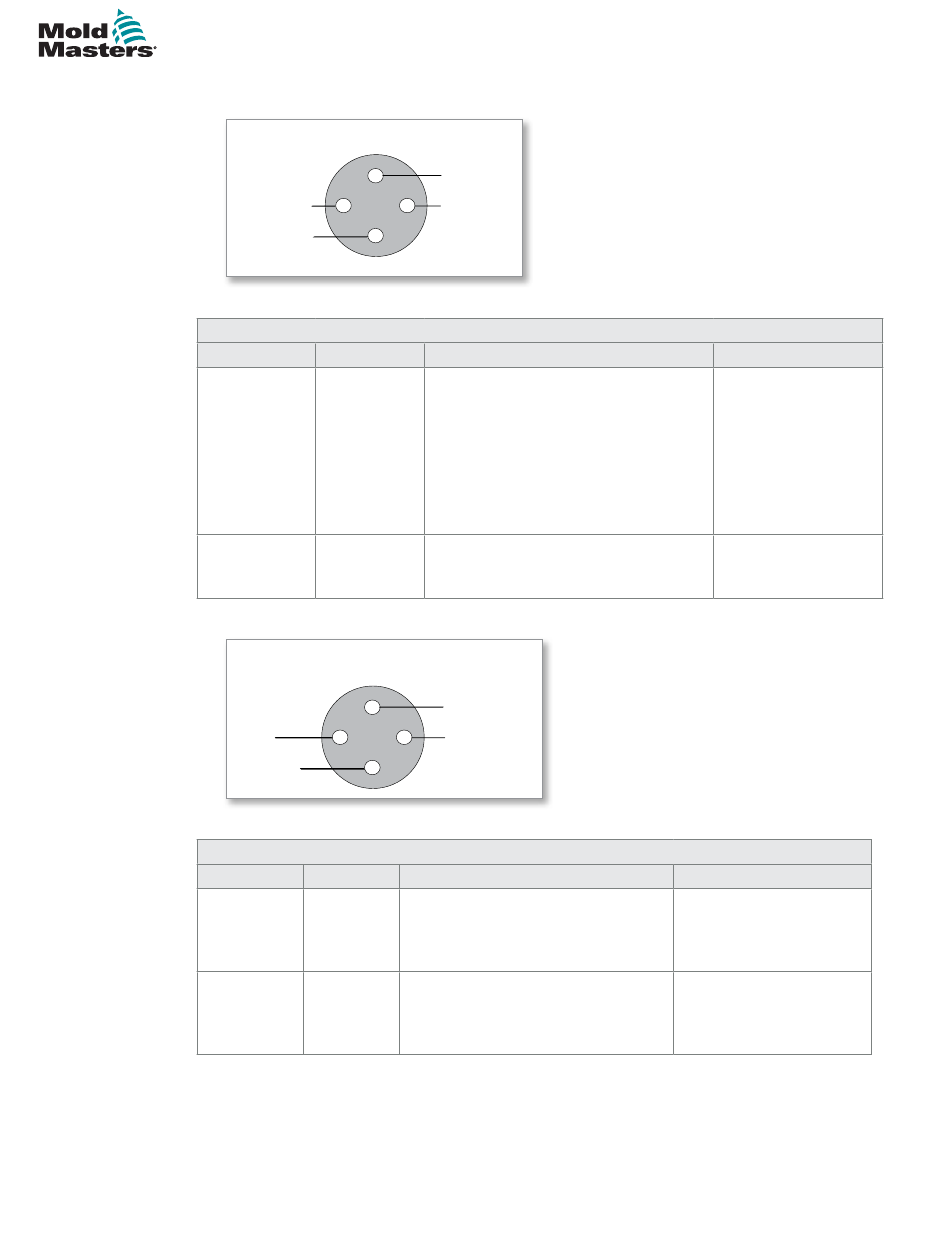

Figure 14-7 AMP04-Anschluss Nr. 1
Kontakte
3 und 4
AMP04 Connector Number 2
1
Input B 3 2
(dry contact
4
pulse signal)
4
Figure 14-8 AMP04-Anschluss Nr. 2
Kontakte
1 und 2
3 und 4
Start Trigger
Input
(Dry Contact)
2
Table 14-2 Eingänge Anschluss 1
Beschreibung
Akzeptiert einen
Spannungsquelleneingang, der in
Bezug zur Haupt-Schneckenposition
steht.
Eine Kalibrierungsroutine im Regler
passt den tatsächlichen Eingang an
die tatsächliche Schraubenposition
an.
Betrachtet einen geschlossenen
Zustand als Signal, den Timer für die
Ventilsequenz zu starten.
Input A
(dry contact
pulse signal)
Table 14-3 Eingänge Anschluss 2
Beschreibung
Akzeptiert ein Schließsignal, das
als Auslöser für einen oder mehrere
Verschlüsse verwendet werden
kann.
Akzeptiert ein Schließsignal, das
als Auslöser für einen oder mehrere
Verschlüsse verwendet werden
kann.
Beschaffenheit
0 bis 10 V
Schließerkontaktpaar
Beschaffenheit
Schließerkontaktpaar
(potentialfreier Kontakt)
Schließerkontaktpaar
(potentialfreier Kontakt)
