ÜBERBLICK
Zoombildschirm (Forts.)

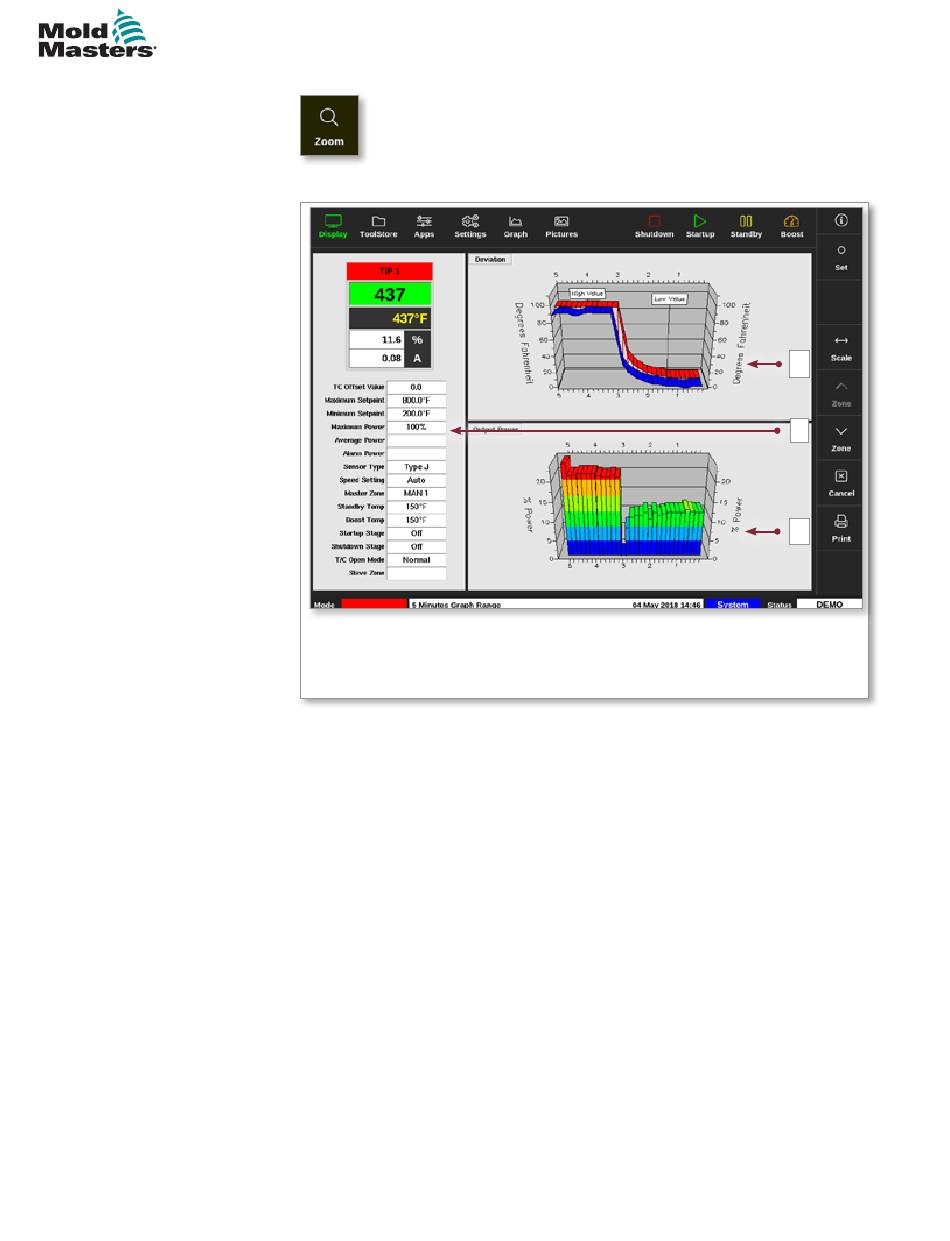

Der Zoombildschirm wird geöffnet. Siehe Figure 4-30.
1. Diagramm [Deviation] (Abweichung)
2. Tabelle
3. Diagramm [Output Power] (Ausgangsleistung)
Figure 4-30 Zoombildschirm
Der Benutzer kann die Ausrichtung der angezeigten Diagramme durch
Antippen ändern.
Die Zeitskala wird in der Informationsleiste unten im Bildschirm angezeigt.
4.21.6 Zoombildschirm interpretieren
Die Nummerierung in diesem Abschnitt bezieht sich auf Figure 4-30.
1. Im Diagramm [Deviation] (Abweichung) zeigt die rote Linie an, dass
die Ist-Temperatur über die Solltemperatur gestiegen ist. Die blaue
Linie zeigt an, dass die Ist-Temperatur unter die Solltemperatur
gefallen ist. Wenn die beiden Linien nahe beieinander liegen, liegt eine
präzise Temperaturregelung vor. Bei einer Zone, die deutlicher als ihre
benachbarten Zonen abweicht, könnte ein Problem vorliegen, z. B. ein
fehlerhafter Thermofühler oder eine falsche Geschwindigkeitseinstellung
für die Zone.
1
2
3
