10-2
VERDRAHTUNGSDETAILS FÜR HEIßKANALREGLER
10.2 Stern-/Dreiecksschaltung anschließen
Wenn das Gehäuse über die optionale Doppeleinspeisung verfügt, gibt es
zwei Stellen im Gehäuse, die zum Wechsel zwischen der Stern- und der
Dreiecksschaltung geändert werden müssen.
Wechseln Sie an den oberen Anschlussblöcken zwischen Stern- und
Dreiecksschaltung: Verwenden Sie eine einzige 3-polige Steckbrücke für die
Sternschaltung oder drei 2-polige Steckbrücken für die Dreieckschaltung. Die
oberen Anschlussblöcke sind von der Vorderseite des Gehäuses zugänglich.
Sie befinden sich direkt unter der oberen Gehäuseabdeckung. An der
Basis des Gehäuses befindet sich die Netzsteckerleiste, die ein Stern- oder
Dreiecksschaltungskabel aufnehmen kann.
Weitere Informationen finden Sie in "10.2.1 Stromschiene auf Sternschaltung
konfigurieren" und "10.2.3 Stromschiene auf Dreieckschaltung konfigurieren".
10.2.1 Stromschiene auf Sternschaltung konfigurieren
WARNUNG
Stellen Sie sicher, dass der Regler von allen Spannungsquellen getrennt
wurde, bevor Sie die Verdrahtung ändern.
R
MP3
S
MP1
T
MP2

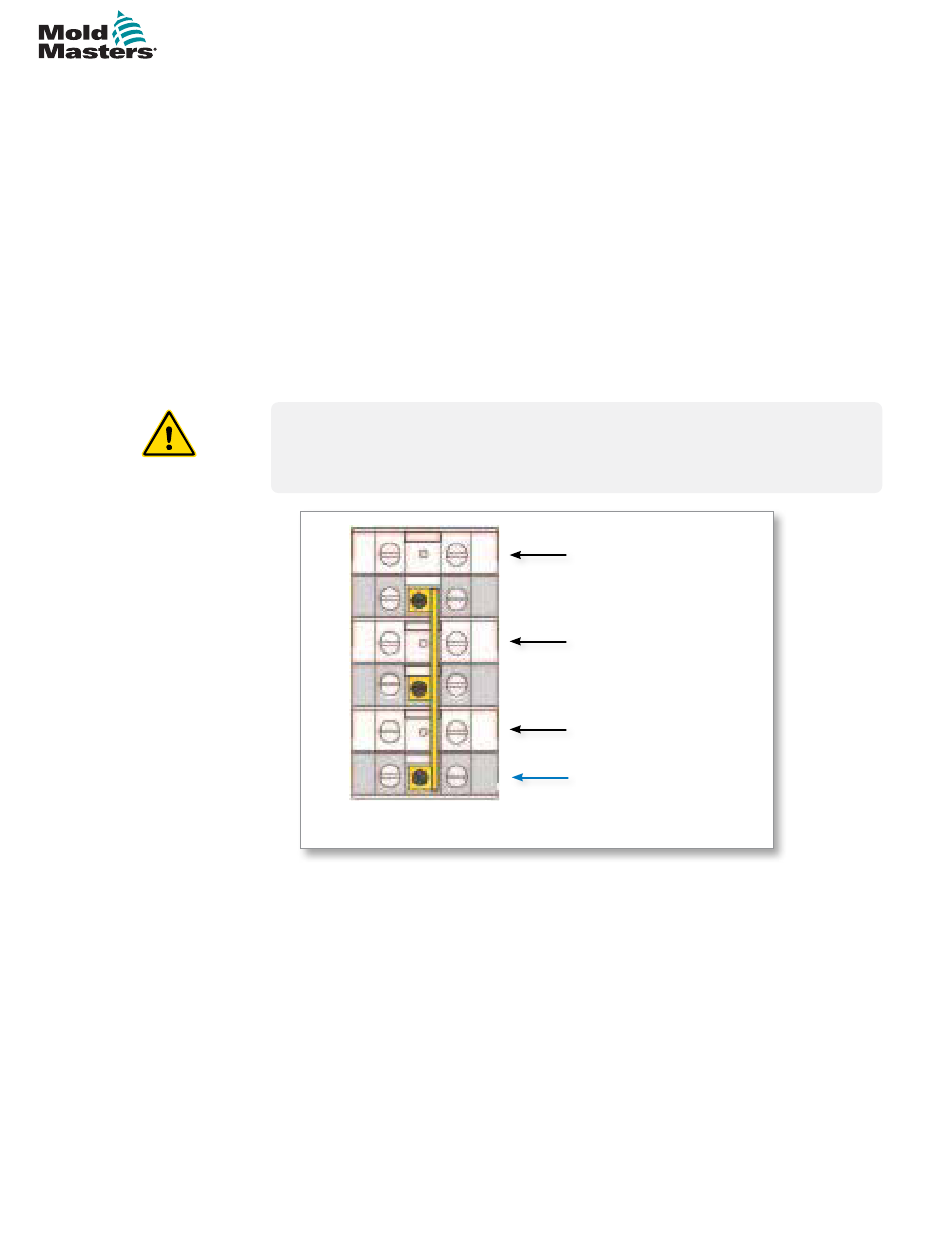

Figure 10-1 Nullleiter anschließen – Position durch blauen Pfeil gekennzeichnet
SCHWARZ
BRAUN
SCHWARZ
BLAU– Dieser Leiter
muss am Anschlussblock
an MP angeschlossen
werden.
M2P Regler – Bedienungsanleitung
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
