VERDRAHTUNGSDETAILS FÜR HEIßKANALREGLER
Serieller Anschluss (Forts.)

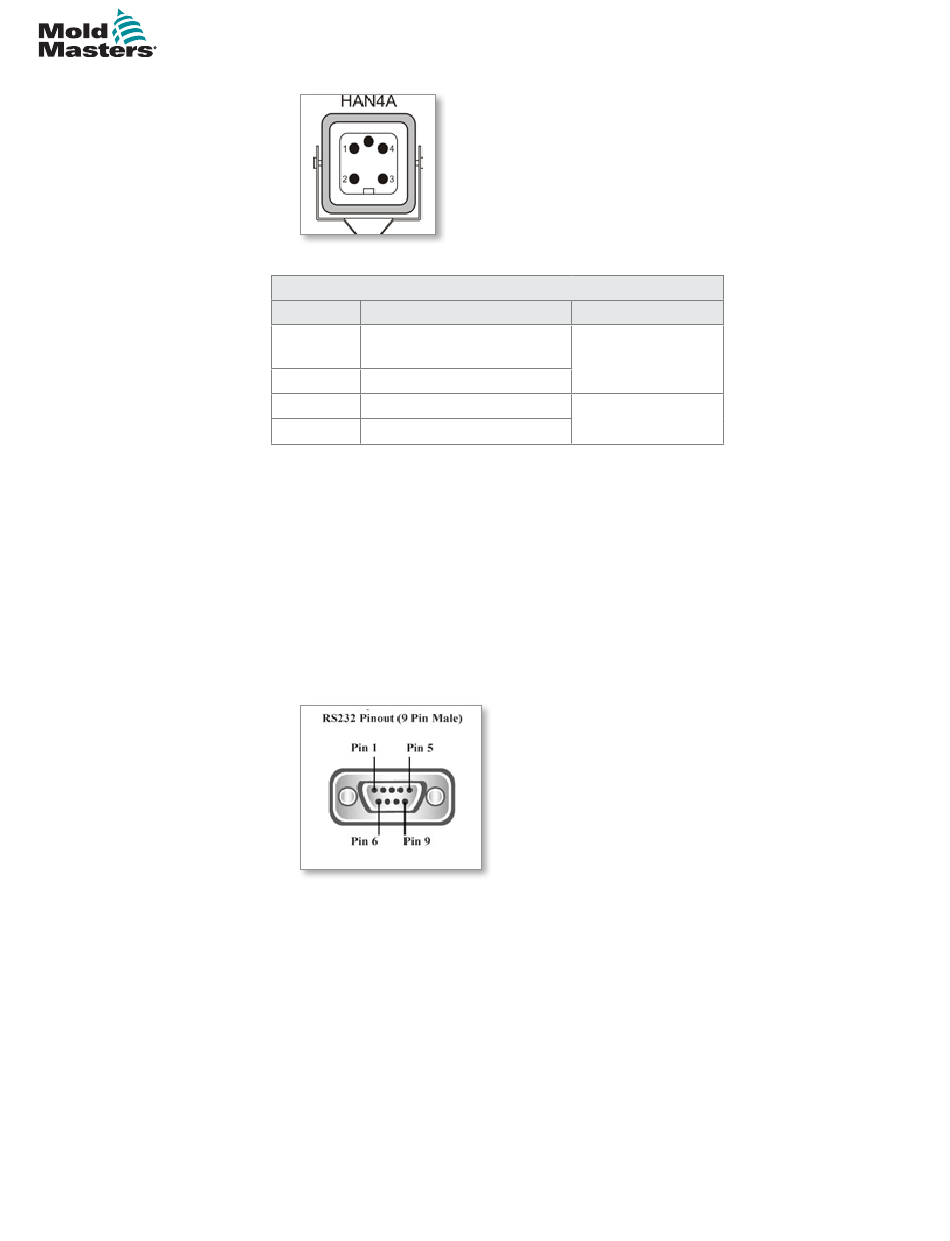

Figure 10-7 HAN4A-Anschluss
Table 10-4 Alarm-/Zusatz-Kontaktbelegung
Kontakt Belegung
1 Z u s ä t z l i c h e s
Eingangssignal
2 Masse Zusatzeingang
3 Alarm 240 V Kontakt 1
4 Alarm 240 V Kontakt 2
Ein optionaler Eingang kann über denselben Anschluss akzeptiert werden.
Er kann für Zyklussynchronisations-Spear-Düsen, für den Hemmmodus,
für Wechsel in den Boost- oder Standby-Modus per Fernzugriff oder jede
andere benutzerdefinierbare Funktion verwendet werden. Ausführlichere
Informationen können Sie der Spezifikation für Ihr spezielles Modell
entnehmen.

10.7 Serieller Anschluss

Ein 9-poliger D-sub-Stecker kann für einen seriellen RS-232-Anschluss
für die Kommunikation mit einem fernen Computer zur Datenerfassung
bereitgestellt werden.
Figure 10-8 Serieller RS-232-Anschluss
Ein-/Ausgang
Standby
Schließerkontakte
