ÜBERBLICK

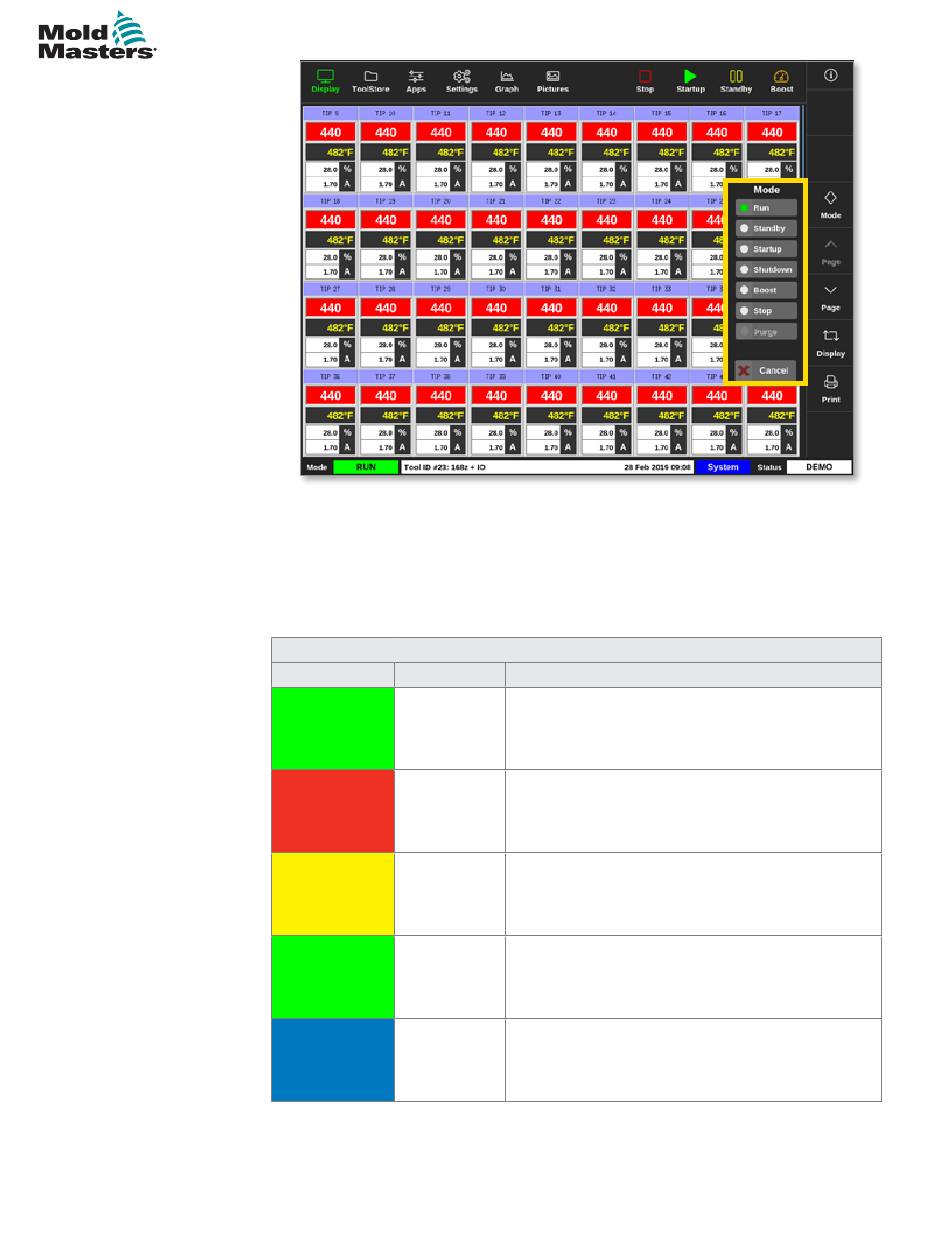

Figure 4-22 ModusfensterModusfeld
Das Modusfeld unten links im Bildschirm zeigt den aktuell ausgewählten
Modus für den Regler an. Die Modusanzeige blinkt. Wenn ein
zeitbeschränkter Modus ausgewählt ist, z. B. der Boost-Modus, werden im
Feld abwechselnd der Modus und die verbleibende Zeit angezeigt.
Eine Liste der Modusanzeigen ist in Table 4-6 zu finden.
Modus
Anzeige
RUN (Lauf)
Schwarze
Schrift auf
grünem
Hintergrund
STOP
Schwarze
Schrift
auf rotem
Hintergrund
STANDBY
Schwarze
Schrift auf
gelbem
Hintergrund
STARTUP
Schwarze
(Anlauf)
Schrift auf
grünem
Hintergrund
SHUTDOWN
Weiße Schrift
(Abschaltung)
auf blauem
Hintergrund
Table 4-6 Modusfeldanzeige
Beschreibung
Alle Steuerzonen arbeiten normal.
Das System wurde ausgeschaltet und die
Heizelemente haben Raumtemperatur.
In Zonen, für die Standby-Temperaturen
konfiguriert sind, wurde die Temperatur verringert,
bis der nächste Befehl abgesetzt wird.
Das System wurde mit einem einheitlichen oder
einem gestaffelten Wärmeanstieg gestartet.
Es wechselt in den Laufmodus, wenn die
Arbeitstemperatur erreicht ist.
Das System wurde mit einem einheitlichen oder
einem gestaffelten Wärmeabfall ausgeschaltet.
Es wechselt in den Stoppmodus, wenn eine
Temperatur von 90 ̊ ° C (162 °F) erreicht wurde.
