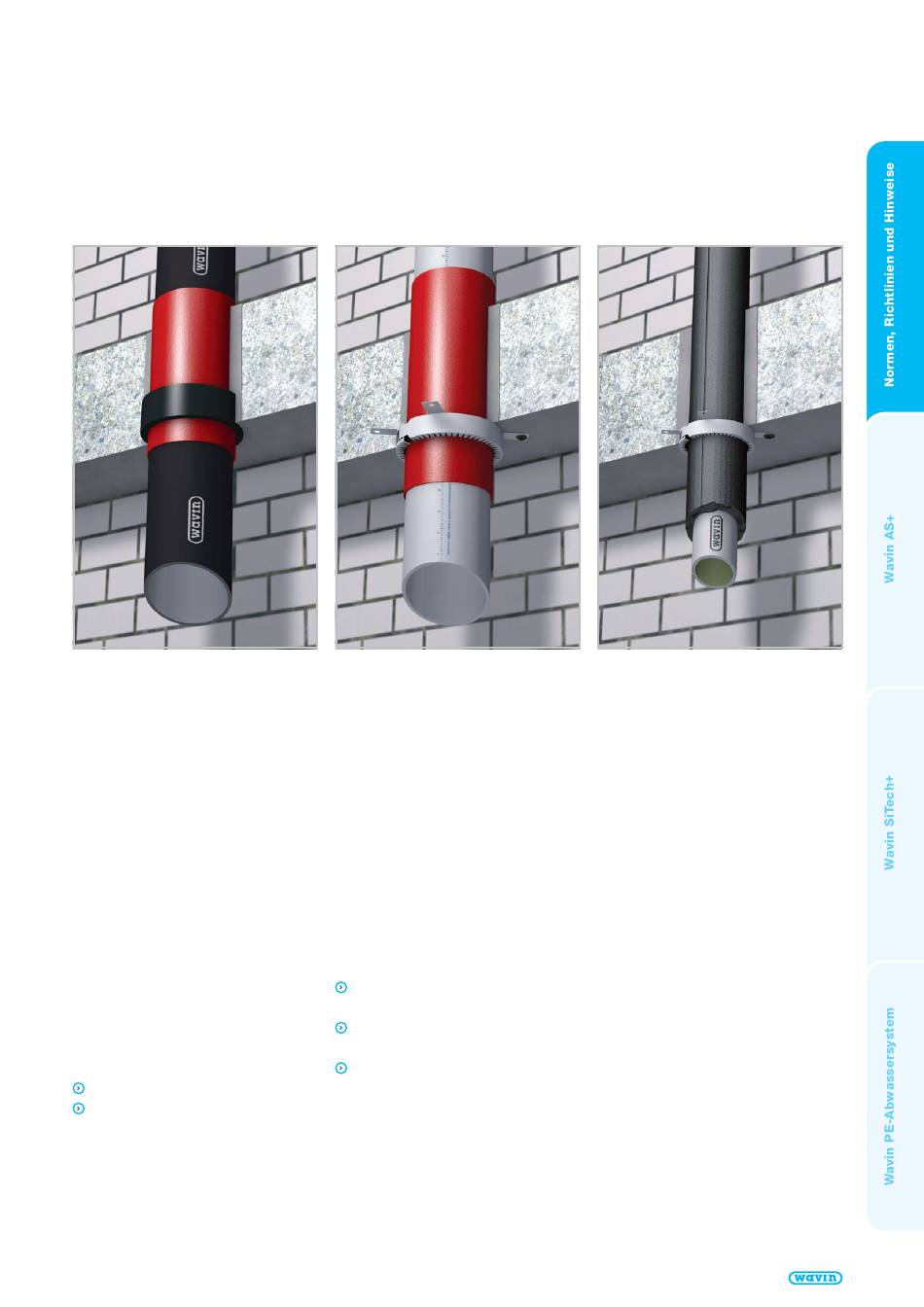

Einbaubeispiele von verschiedenen Wavin Systemlösungen
Wavin BB-R90
Der Einsatz des Wavin BB-R90
Brandschutzbandes:
Für gerade Durchführun gen durch
Brandschutz bereiche. Das Band
erfüllt die Anforderung F-90 und wird
im Bereich von SiTech+ und beim
Installationsrohrsystem eingesetzt.
Hierbei werden folgende Dimen sionen
abgedeckt:
1. SiTech+ DN 90 und DN 100
2. Mehrschichtverbundrohr
Wavin Tigris 16 – 75 mm
Zulassung: Z-19.53-2371/Z-19.17-1884
Nullabstand zu:
BB-R90 für SiTech+ (Z.19.53-2371)
BB-R90 für Mehrschichtverbundrohre
(Z.19.17-1884)
Zwischen SiTech+ und Mehrschicht-
verbundrohr gilt 10 cm!
www.wavin.de
Wavin BM-R90
Wavin Brandschutzmanschetten BM-R90:
Zum Einsatz kommt diese Lösung sowohl
im Wand- als auch im Decken bereich.
Auch schräge Rohr durch führungen bis
zu 45° können geschottet werden.
Die Manschette ist in verschie denen
Dimensionen (DN 40 – DN 200) verfügbar.
Zulassung: Z-19.53-2307
Nullabstand zu:
BM-R90 zu Lüftungsschotts Typ AVR
und Typ TS 18
RW-800 für Mehrschichtverbundrohr
(abP P-2401/125/16-MPA BS)
Conlit 150 U für Kupfer-, Guss-,
Stahl- und Edelstahlrohr
(abP P-3725/4130)
Hausabflussrohrsysteme Technisches Handbuch
Wavin Tigris Rohr mit
Synthesekautschuk
Wavin Tigris Mehrschichtverbundrohr in
den Dimensionen 16 – 63 mm mit 13 mm
Synthesekautschuk (z. B. Armaflex)
gedämmt und geschottet mit einer
BM-R90.
Zulassung: Z-19.53-2307
