1.3 Abwassertechnik nach
DIN EN 12056 und DIN 1986-100
B
A

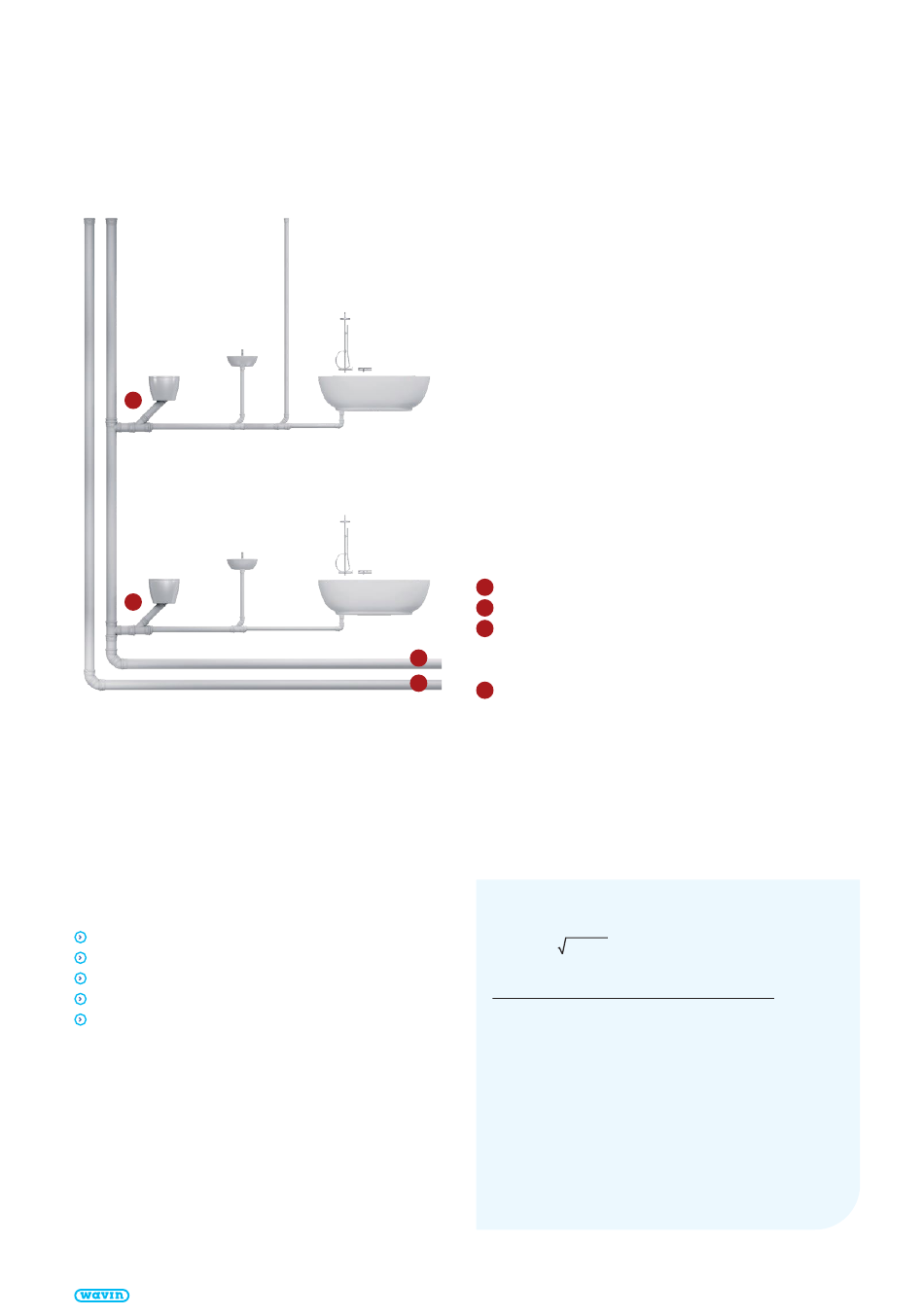

Abb. 6: Beispiel Abwasser Mindestgefälle
Berechnungsgrundlagen
Die hydraulische Berechnung einer Abwasseranlage erfolgt
mit Beginn am Entwässerungsgegenstand (z. B. Waschbecken,
Toilette, Dusche etc.) über den weiteren Leitungsweg, der je
nach Objekt unterschiedliche Leitungsbereiche umfasst.
Einzelanschlussleitung
Sammelanschlussleitung
Fallleitung
Sammelleitung
Grundleitung
Die Leitungsbereiche für das Ableiten des Abwassers werden
auf den folgenden Seiten dieses Handbuchs näher beschrie-
ben. Generell ergibt sich die Summe der abzutransportierenden
Abwassermenge aus mehreren Parametern.
16
Hausabflussrohrsysteme Technisches Handbuch
A
Unbelüftete Einzelanschlussleitung
B
Belüftete Einzelanschlussleitung
C Grund- und Sammelleitungen für Schmutzwasser
> DN 100
C
DN 90
D
D Grund- und Sammelleitungen für Regenwasser 1:DN
Die Berechnungsformel für häusliches Abwasser
gemäß DIN 12056 lautet wie folgt:
Berechnungsformel der DIN EN 12056:
Q ˙ = K · ∑ DU
WW
Q ˙ = Q ˙ + Q ˙
tot WW
Q ˙ = Schmutzwasserabfluss [l/s]
WW
[flow rate of waste water]
Q ˙ = Gesamtschmutzwasserabfluss [l/s]
tot
[flow rate, total]
Q ˙ = Dauerabfluss [l/s]
C
[flow rate, constant]
Q ˙ = Pumpenförderstrom [l/s]
P
[flow of discharge from pumps]
DU = Anschlusswert [ - ]
[design unit]
+ Q ˙
C P
