d) Manschette an die Montageposition schieben und
Bohr löcher anzeichnen.
e) Bohrlöcher herstellen (Ø 10 mm). Manschette mit
Befestigungsmaterial (Metalldübel, Schrauben und
Unterlegscheiben) befestigen.
Hinweis Befestigung Leichtbauwände:
Befestigung erfolgt mit bauseitigen M8-Gewindestangen
(Länge = Wandstärke + 20 mm) und Unterlegscheiben
und Muttern.
f) Brandschutzschild ausfüllen und neben der Durchführung
befestigen.
g) Übereinstimmungserklärung ausfüllen und dem Bauherren
übergeben.

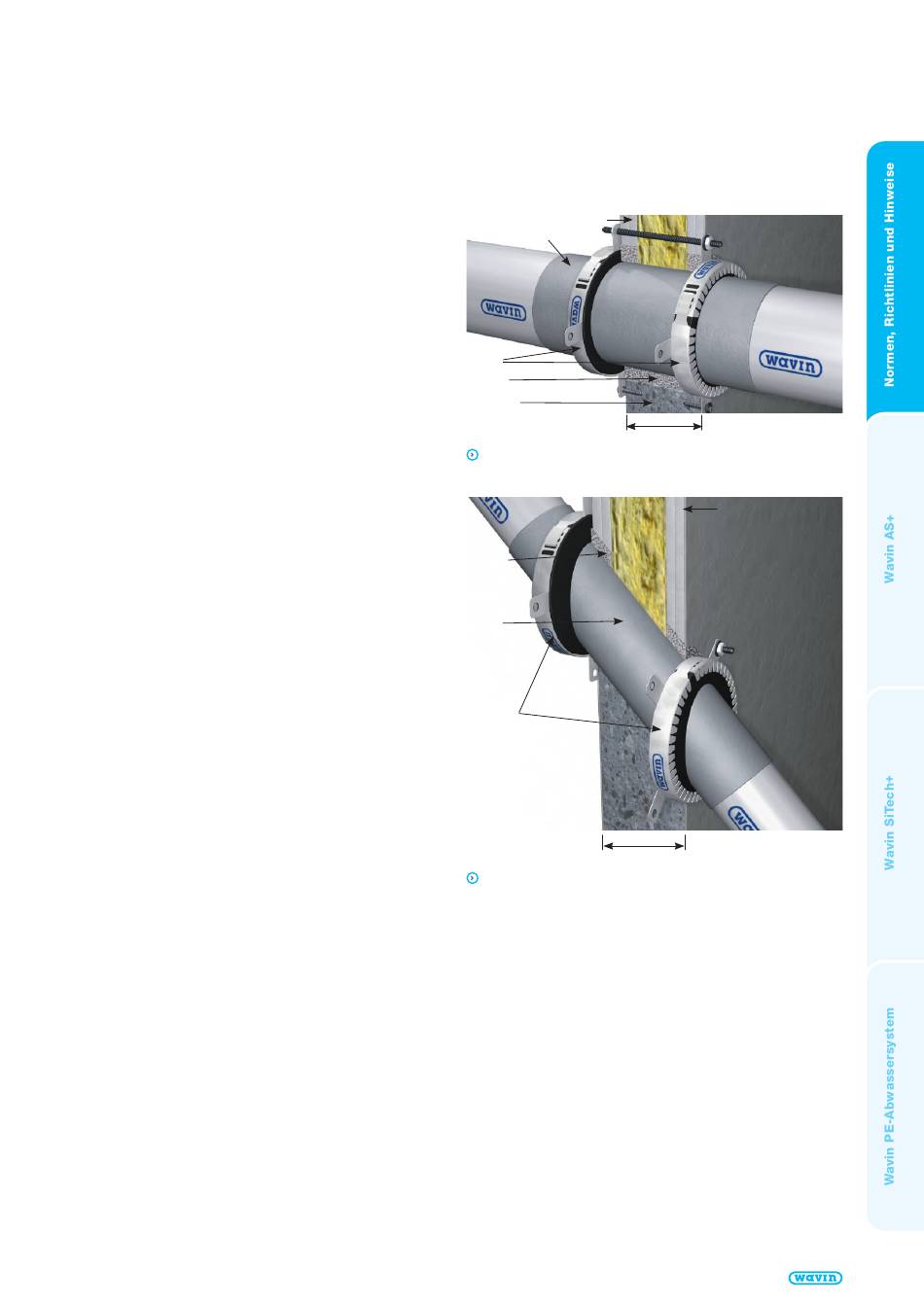

Montageabstände zwischen den Brandschutzmanschetten
BM-R90 bzw. zu fremden Systemen
Werden zwei Wavin BM-R90 Durchführungen nebeneinander
realisiert, muss bei Sonderschottungen (schräge Rohrführung,
Schottung über Muffe /Formteil oder Montage in der Decke)
der Abstand zwischen den Rohrleitungen mindestens 100 mm
betragen. Bei gerader Rohrführung ohne Muffe /Formteil im
Schottungsbereich dürfen die Manschettengehäuse aneinander
grenzen (Abstand 0 mm).*
Weitere Abstände mit 0 mm zu Wavin eigenen oder Fremd-
systemen finden Sie ab Seite 71.
* Die Angabe in der aBG sind zu beachten.
www.wavin.de
2 x 12,5 mm Gipskartonplatten
Schalldämmstreifen
Manschetten
BM-R90
Ringspalt
Massivwand
Gerade Rohrführung ohne Muffe/Formteil
Ringspalt
≤ 15 mm
Schalldämm-
streifen
Manschetten
BM-R90
100 mm
Rohrführung mit 45° Rohrdurchführung
ohne oder mit Muffe /Formteil
Hausabflussrohrsysteme Technisches Handbuch
100 mm
2 x 12,5 mm
Gipskartonplatten
