wavin AS+ Technisches Handbuch Seite 60

1.4 Brandschutz
Montagebeschreibung Manschette unter der Decke,
Halterung abgewinkelt im Mörtel
a) Schalldämmstreifen um die Durchführung legen. Der Dämm-
streifen muss mit bauseitigem Klebeband oder Draht gegen
Verrutschen (z. B. beim Betonieren) gesichert werden.
Zusätzlich empfehlen wir, die Enden des Schalldämmstrei-
fens aufzukleben (umlaufende Verbindung mit dem Rohr).
So können Körperschallbrücken vermieden werden.
b) Manschette öffnen, Haltelaschen umbiegen und die Enden
der Lasche ein weiteres Mal abwinkeln (15 mm).
Manschette um das Rohr/Formteil legen, so dass die Unter-
seite der Manschette bündig mit der Decke abschließt.
c) Den Durchbruch/Ringspalt mit Beton (MG3 = Zement mörtel,
10 N/mm²) verschließen.
d) Brandschutzschild ausfüllen und neben der Durchführung
befestigen.
e) Übereinstimmungserklärung ausfüllen und dem Bauherren
übergeben.
Rohrführungssituationen Wand
Mindestanforderung Wand: mindestens 100 mm dicke Wand aus Beton, Porenbeton, Kalksand-
stein oder leichte Trennwände (beidseitig doppelbeplankt mit 12,5 mm Gipskartonplatten und
Mineralwolle ausgefüllt). Im Abstand von ≤ 50 cm muss das Rohr beidseitig befestigt werden.
Bei Wanddurchführungen ist immer an beiden Seiten der Wand eine Manschette anzuordnen.
Montagebeschreibung Manschette vor der Wand
a) Schalldämmstreifen um die Durchführung legen. Der Dämm-
streifen muss mit bauseitigen Klebeband oder Draht gegen
Verrutschen (z. B. beim Betonieren) gesichert werden.
Zusätzlich empfehlen wir, die Enden des Schalldämmstrei-
fens abzukleben (umlaufende Verbindung mit dem Rohr).
So können Körperschallbrücken vermieden werden.
b) Den Durchbruch/Ringspalt mit Zement- oder Gipsmörtel
verschlie ßen. Ringspalte bis 15 mm dürfen mit Mineralwolle
(Schmelzpunkt ≥ 1000 °C) verstopft werden.
c) Manschette öffnen, um das Rohr/Formteil legen und wieder
verschließen. Die Manschette muss bei schrägen Durch-
führungen durch seitliches Drücken in eine ovale Form
gebracht werden (siehe Seite 57, Bild 1).
60
Hausabflussrohrsysteme Technisches Handbuch

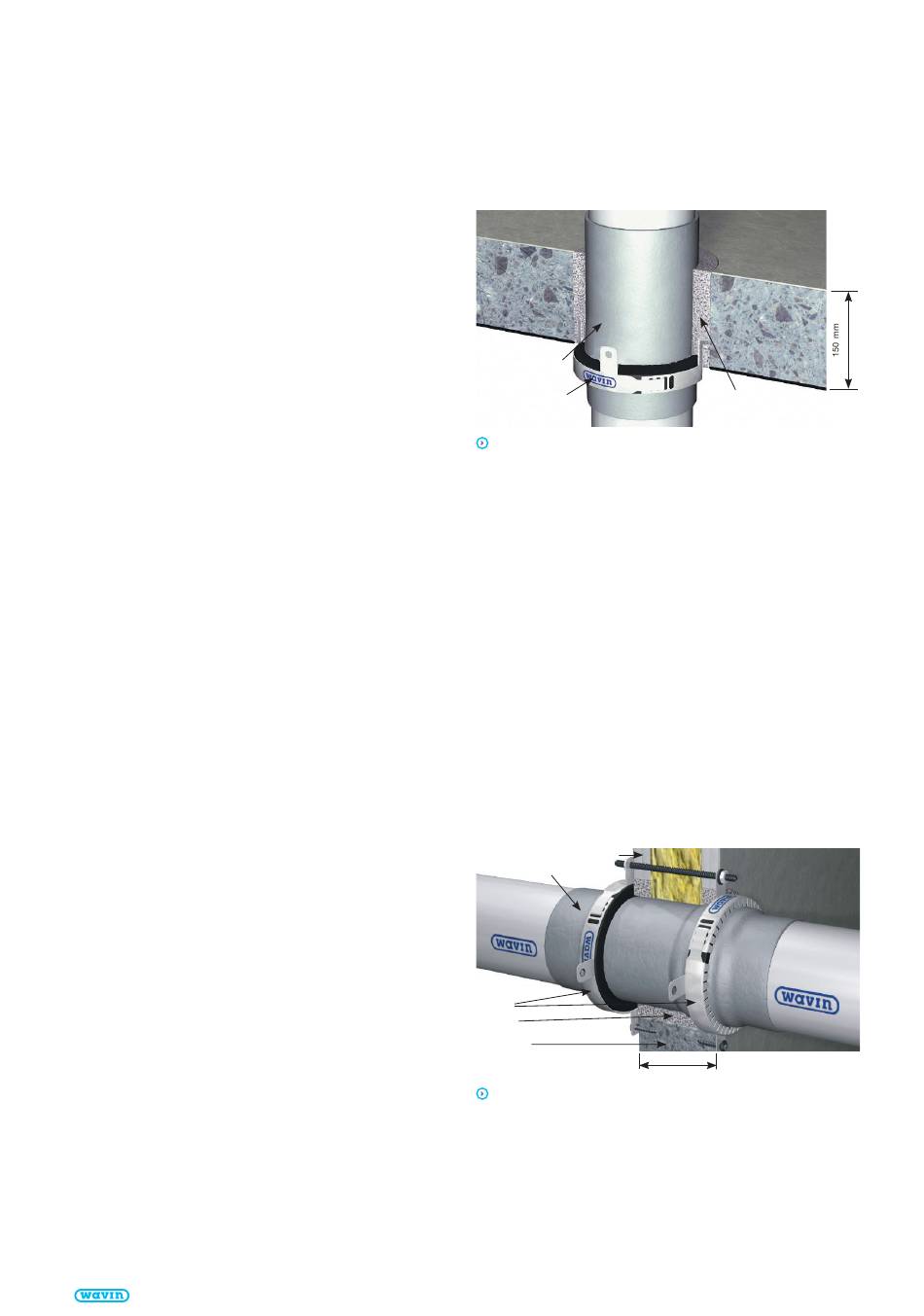

Schalldämmstreifen
Manschette BM-R90
Gerade Rohrführung unterhalb der Decke
ohne und mit Muffe /Formteil
bis maximal 110 mm Außendurchmesser
2 x 12,5 mm Gipskartonplatten
Schalldämmstreifen
Manschetten
BM-R90
Ringspalt
Massivwand
Gerade Rohrführung mit Muffe /Formteil
Ringspalt
100 mm
