1.3 Abwassertechnik nach
DIN EN 12056 und DIN 1986-100
Umlüftungsleitungen
Umlüftungsleitungen dienen der Lüftung von Sammelan-
schlussleitungen, da dies unter bestimmten Bedingungen wie
Länge, Höhendifferenz oder der Anzahl an Richtungsänderun-
gen, aus Funktionsgründen erforderlich wird.
Umlüftungsleitungen sind in der gleichen Nennweite auszufüh-
ren, wie die damit belüfteten Sammelanschlussleitungen an
der Einmündung in die Fallleitung. Der Leitungsquerschnitt bis
zum Beginn der Umlüftung ist ebenfalls in dieser Nennweite
auszuführen

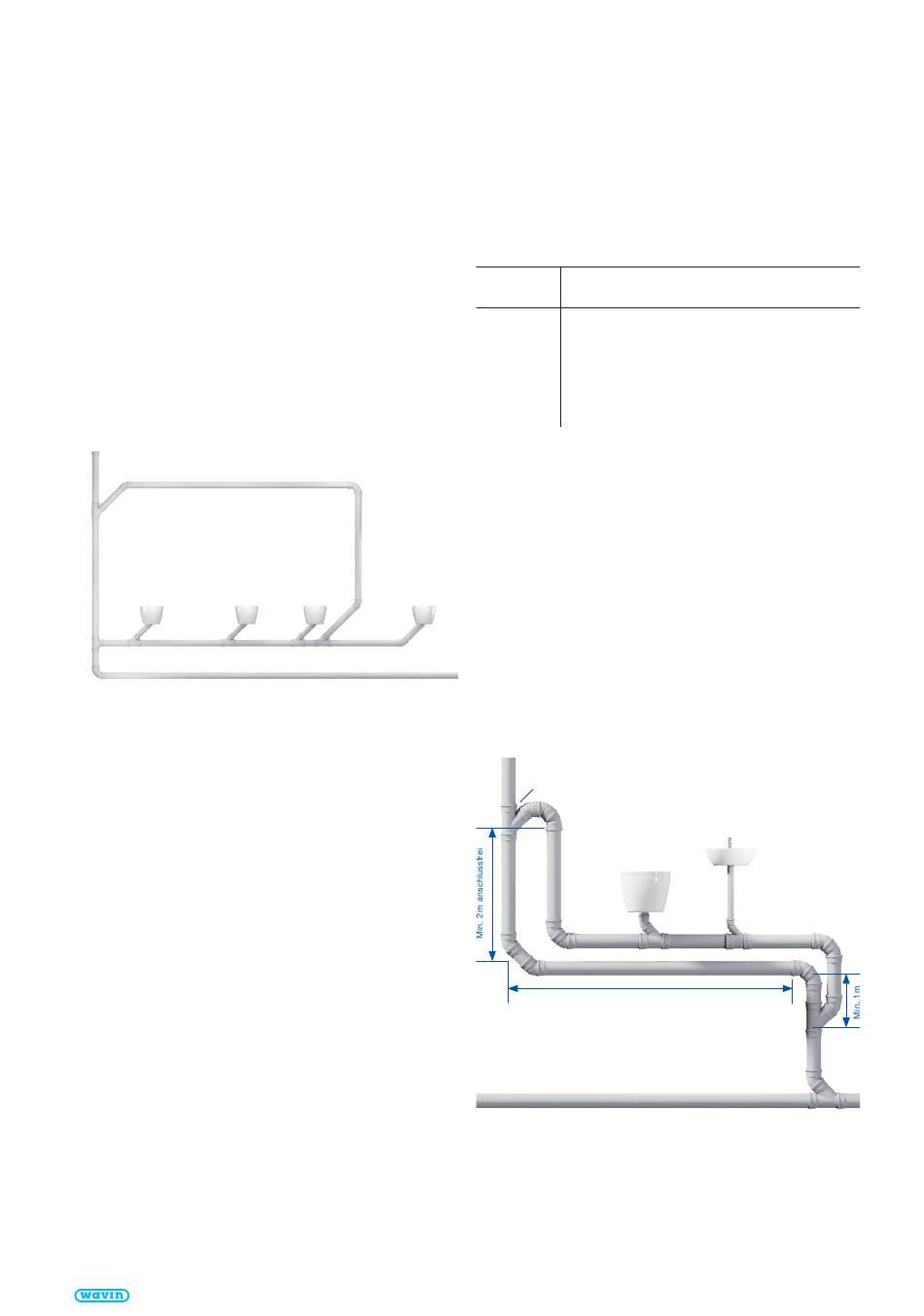

Abb. 18: Umlüftungsleitung
Umgehungsleitungen
Umgehungsleitungen werden in bestimmten Situationen bei
Fallleitungsverziehung oder Einmündungen von Fallleitungen
in Grundleitungen benötigt. Siehe hierzu auch das Kapitel
Fallleitungen dieses Handbuchs.
Umgehungsleitungen werden in der gleichen Nennweite wie
die Fallleitung ausgeführt, jedoch mit dem Höchstdurchmesser
DN 100. Der Lüftungsteil, als oberer Teil der Umgehungsleitung
ohne Abwasseranschluss, kann gemäß der nachfolgenden
Tabelle bemessen werden.
Diese Tabelle stellt lediglich einen Auszug aus
der DIN EN 12056 Teil 2 da.
Aufgeführt werden hier nur die Werte für das System I,
welches in Deutschland relevant ist.
34
Hausabflussrohrsysteme Technisches Handbuch
Zulässiger Schmutzwasserabfluss (Q
und Nennweite (DN)
Q (l/s) Anschlussleitung / Lüftungsteil (DN)
max
0,75 50/40
1,50 60/40
2,25 70/50
3,00 80/50*
3,40 90/60**
3,75 100/60
* Keine Klosetts
** Nicht mehr als 1 Klosett
Tab. 19: Auszug Tabelle 7 DIN EN 12056-2
Umlüftungsbogen 45º
Max. 2 m
Abb. 19: Umlüftungsleitung nach DIN 1986-100
)
max
