Min. 1 m anschlussfrei

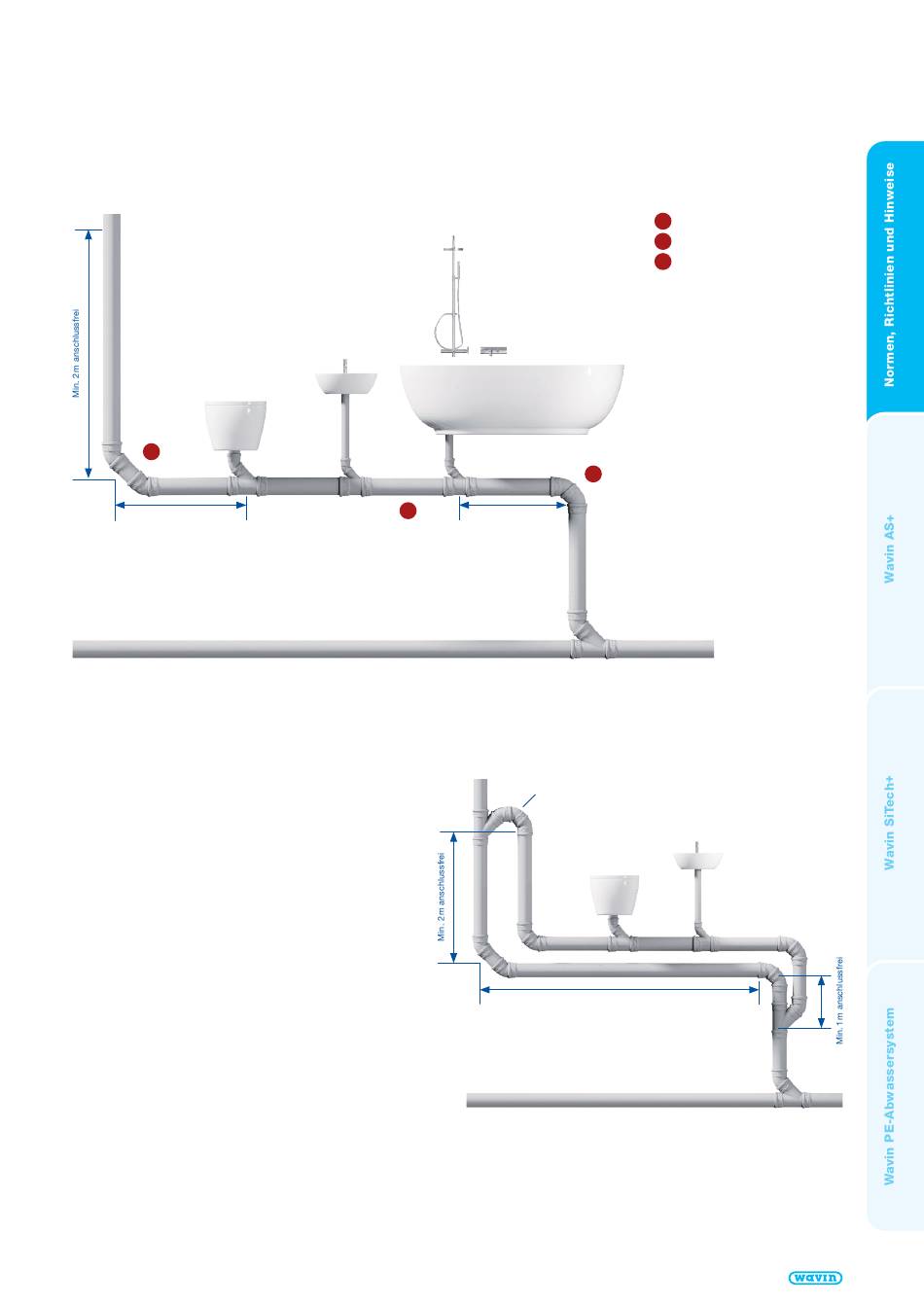

Abb. 8: Fallleitungsverziehung > 2 m und anschlussfreie Leitungsbereiche
Ist die Fallleitungsverziehung < 2 m, ist eine Umgehungs-
leitung vorzusehen.
Hierbei ist die Umgehungsleitung mindestens 2 m ober-
halb des zulaufseitigen und 1 m unterhalb des Bogens
abzuschließen. Die Umgebungsleitung ist max. DN 100
oder kleiner, in der Dimension der Fallleitung auszuführen.
Beim Einbau einer Umgehungsleitung kann auf das
Zwischenstück von 250 mm oder den Langschenkel-
bogen verzichtet werden.
www.wavin.de
3
Min. 1 m anschlussfrei
Umlüftungsleitung 45°
Verziehung kürzer als 2 m
Abb. 9: Fallleitungsverziehung < 2 m mit Umgehungsleitung und
anschlussfreien Leitungsbereichen
Hausabflussrohrsysteme Technisches Handbuch
1 Zulaufseitiger Bogen
2 Ablaufseitiger Bogen
3
Anschlussstrecke /
Fallleitungsverziehung
