Fremdeinspülungen
Benachbarte und gegenüberliegende Anschlussleitungen müssen vor Fremdeinspülungen geschützt werden. In DIN 1986-100
finden sich entsprechende Vorschläge für einen hydraulisch richtigen Anschluss an den Fallstrang gemäß den nachfolgenden
Abbildungen.
WC + weiterer Entwässerungsgegenstand
(z. B. Bade- und Duschwanne)
A
< 90º
Mindestmaße
Höhenversatz nicht notwendig
Maximale Winkelung 90º
Beispiel mit Wavin AS+
Einfachabzweig DN 100
Eckdoppelabzweig mit Reduktion

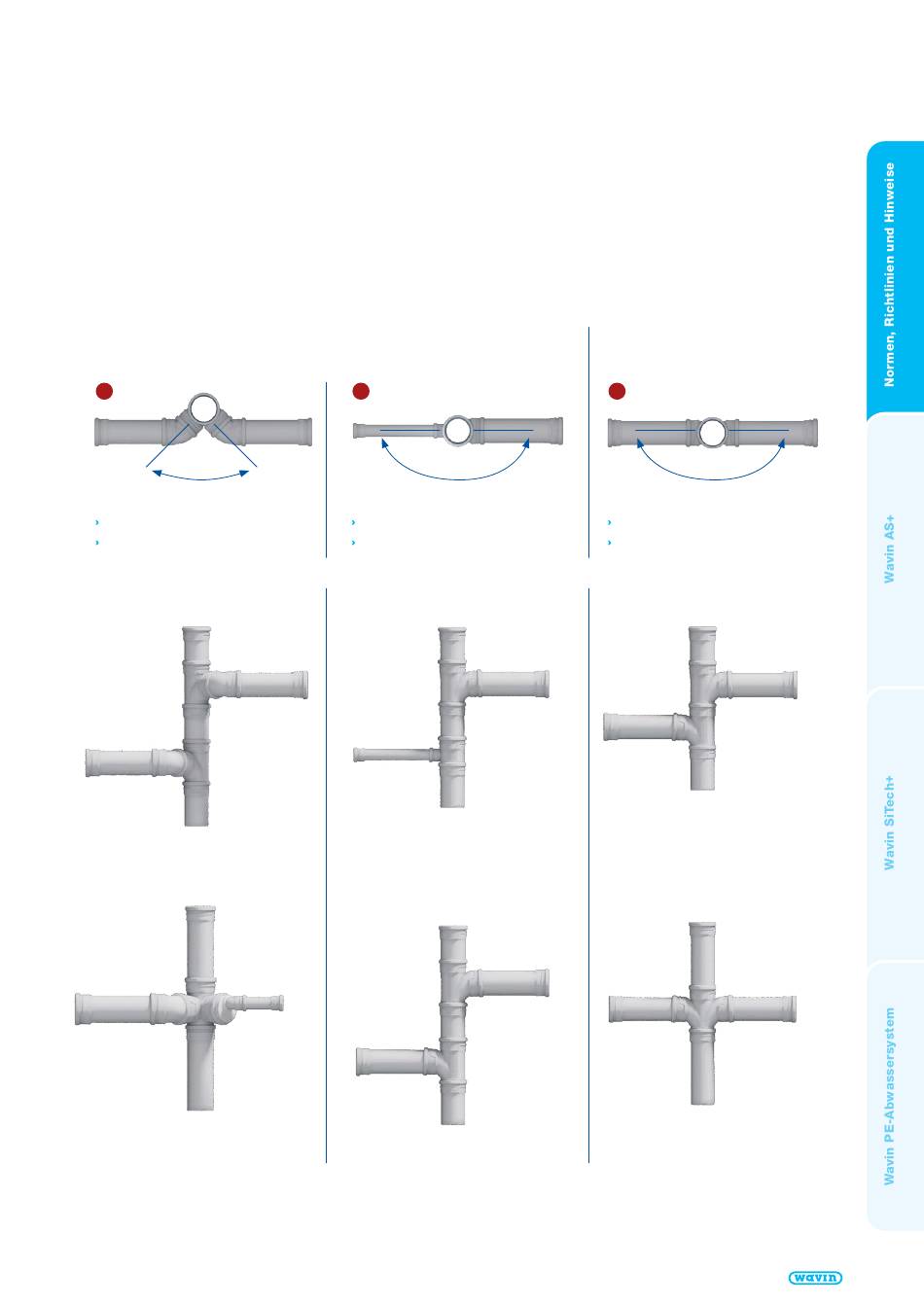

Abb. 12: Beispiele für hydraulisch richtigen Anschluss an den Fallstrang
www.wavin.de
B
< 180º
Mindestmaße
Höhenversatz mind. 20 cm
Maximale Winkelung 180º
Beispiel mit Wavin AS+
Einfachabzweig mit
unterschiedlichen Dimensionen
Einfachabzweig DN 100
Hausabflussrohrsysteme Technisches Handbuch
Gegenüberliegende WCs
C
180º
Mindestmaße
Höhenversatz nicht notwendig
Winkelung genau 180º
Beispiel mit Wavin AS+
Einfachabzweig DN 100
Doppelabzweig DN 100
