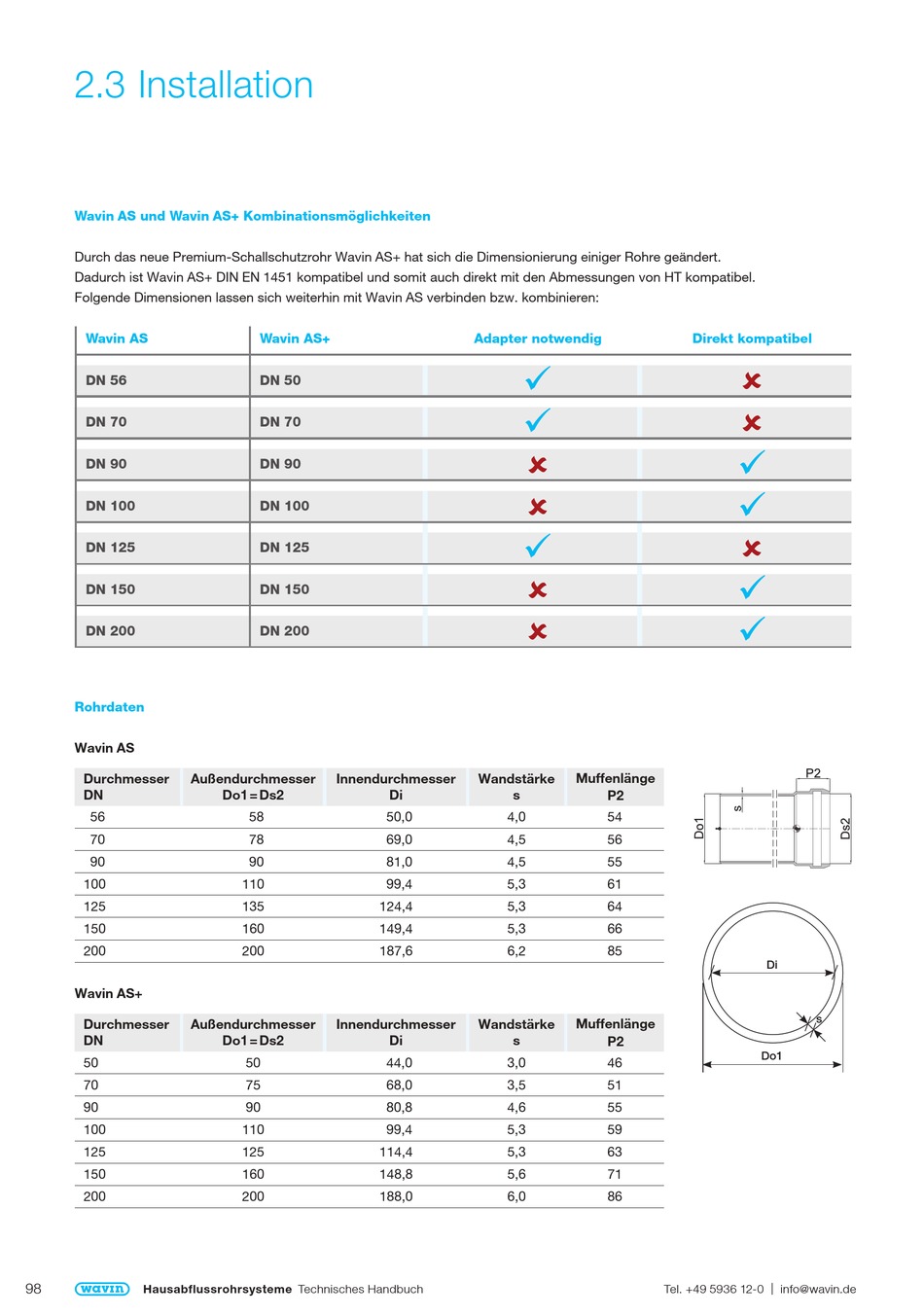

wavin AS+ Technisches Handbuch Seite 98

2.3 Installation
Wavin AS und Wavin AS+ Kombinationsmöglichkeiten
Durch das neue Premium-Schallschutzrohr Wavin AS+ hat sich die Dimensionierung einiger Rohre geändert.
Dadurch ist Wavin AS+ DIN EN 1451 kompatibel und somit auch direkt mit den Abmessungen von HT kompatibel.
Folgende Dimensionen lassen sich weiterhin mit Wavin AS verbinden bzw. kombinieren:
Wavin AS
DN 56
DN 70
DN 90
DN 100
DN 125
DN 150
DN 200
Rohrdaten
Wavin AS
Durchmesser Außendurchmesser
DN
56
70
90
100
125
150
200
Wavin AS+
Durchmesser Außendurchmesser
DN
50
70
90
100
125
150
200
98
Hausabflussrohrsysteme Technisches Handbuch
Wavin AS+
DN 50
DN 70
DN 90
DN 100
DN 125
DN 150
DN 200
Innendurchmesser
Do1 = Ds2 Di
58 50,0
78 69,0
90 81,0
110 99,4
135 124,4
160 149,4
200 187,6
Innendurchmesser
Do1 = Ds2 Di
50 44,0
75 68,0
90 80,8
110 99,4
125 114,4
160 148,8
200 188,0
Adapter notwendig







Wandstärke Muffenlänge
s
P2
4,0 54
4,5 56
4,5 55
5,3 61
5,3 64
5,3 66
6,2 85
Muffenlänge
Wandstärke
s
P2
3,0 46
3,5 51
4,6 55
5,3 59
5,3 63
5,6 71
6,0 86
Direkt kompatibel







Di
s
Do1
