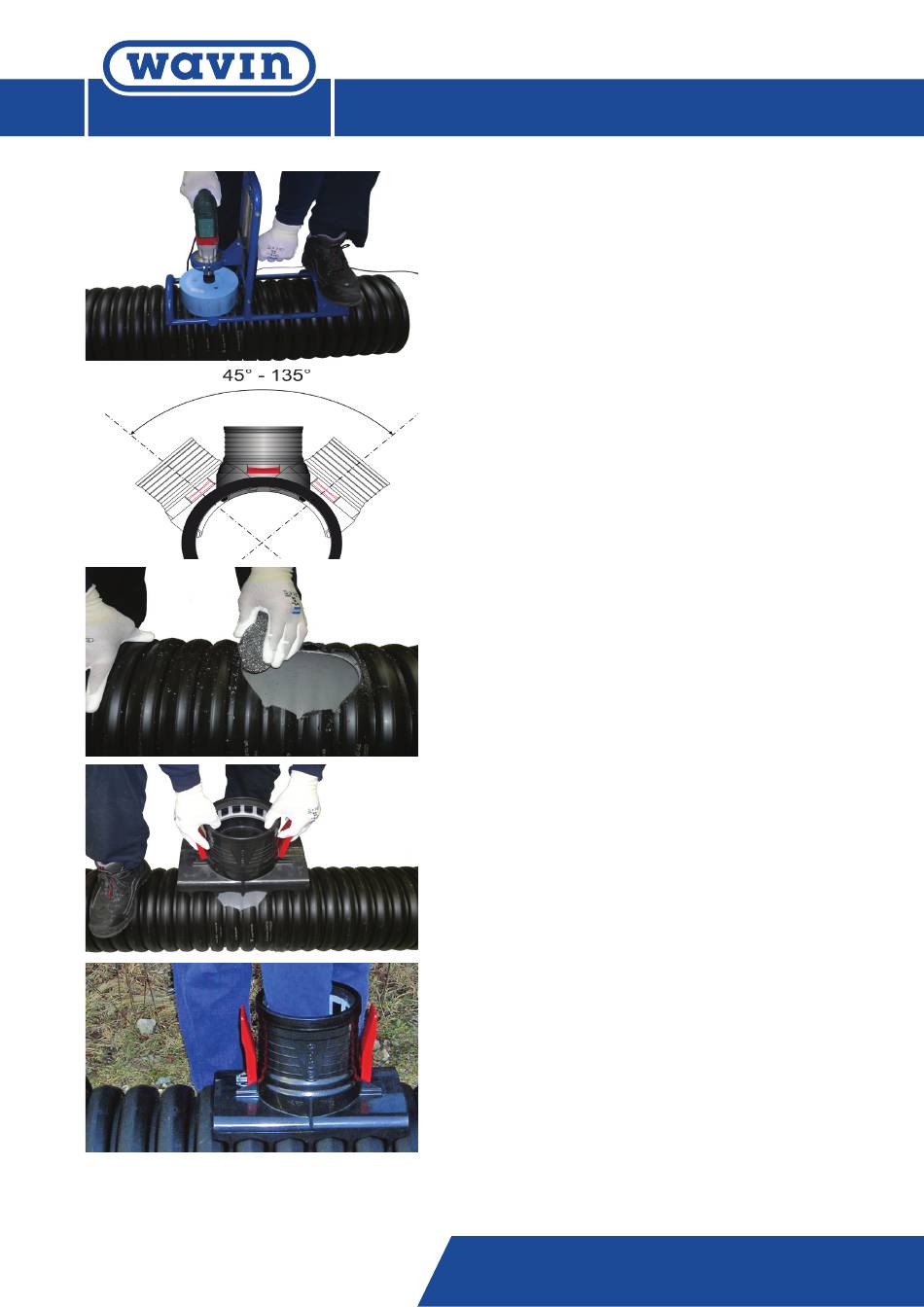

Montageanleitung Sattel X-Stream (1/2)
1. Überprüfen Sie beim Auspacken des Sattels, ob
dieser unbeschädigt und sauber ist. Die gekennzeich-
nete X-Stream Nennweite auf dem Sattel muss mit der
liegenden X-Stream Leitung übereinstimmen.
2. Das Anbohren des X-Stream Rohres erfolgt mit einer
geeigneten Lochsäge (Ø 177 mm ± 0,5 mm) inklusive
Zentrierbohrer. Die Lochsäge bzw. der Kronenbohrer
ist vor dem Anbohrvorgang auf mögliche mechani-
sche Beschädigungen visuell zu überprüfen. Es ist zu
beachten, dass die Bohrung senkrecht zur Rohrachse
erfolgen muss. Die Bohrung muss exakt zwischen
2 Wellen mittig im Wellental erfolgen.
Achtung: Dazu ist ein Bohrständer zu verwenden.
Die Installation des Sattels ist lediglich in einem Winkel
zwischen 45° und 135° zulässig.
3. Entfernen Sie sämtliche Grate und Schnittreste
aus der Bohrung. Geeignet ist feines Schleifpapier
(Schleifpapier liegt dem Sattel bei).
Verwenden Sie dafür kein Messer da dies die Abdich-
tungsfläche beschädigen könnte, und die Dichtigkeit
nicht mehr gewährleisten kann.
Achten Sie darauf dass die Abdichtfläche frei von Un-
ebenheiten ist und der Durchmesser nicht vergrößert
wird.
4. Stellen Sie sicher, dass der X-Stream Sattel frei von
Schmutz ist. Beim einsetzen kein Gleitmittel verwen-
den. Das Profil des Sattels muss in das Profil des
X-Stream Rohres passen. Stecken Sie den X-Stream
Sattel in die Bohrung, so dass das Profil des Sattels in
den Wellen des X-Stream Rohres satt einrastet.
Überprüfen Sie mit der Hand durch Hineinfassen in den
Sattel, ob die Dichtung gleichmäßig ins X-Stream Rohr
hineinragt.
