wavin AS+ Technisches Handbuch Seite 86

2.3 Installation
Verlegung im Mauerwerk
Aussparungen und Schlitze dürfen nach DIN 1053, Blatt 1,
Absatz 3.5, hergestellten Mauerwerken eingebracht werden,
wenn dadurch die Standsicherheit und Tragfähigkeit nicht be-
einträchtigt wird. An Stellen, an denen durch äußere Einwirkung
höhere Temperaturen auftreten, müssen wärmedämmende
DN
50
70
90
100
* Die Angaben zu den Ausspartiefen schließen Leitungskreuzungen nicht ein.
d
M
d
a

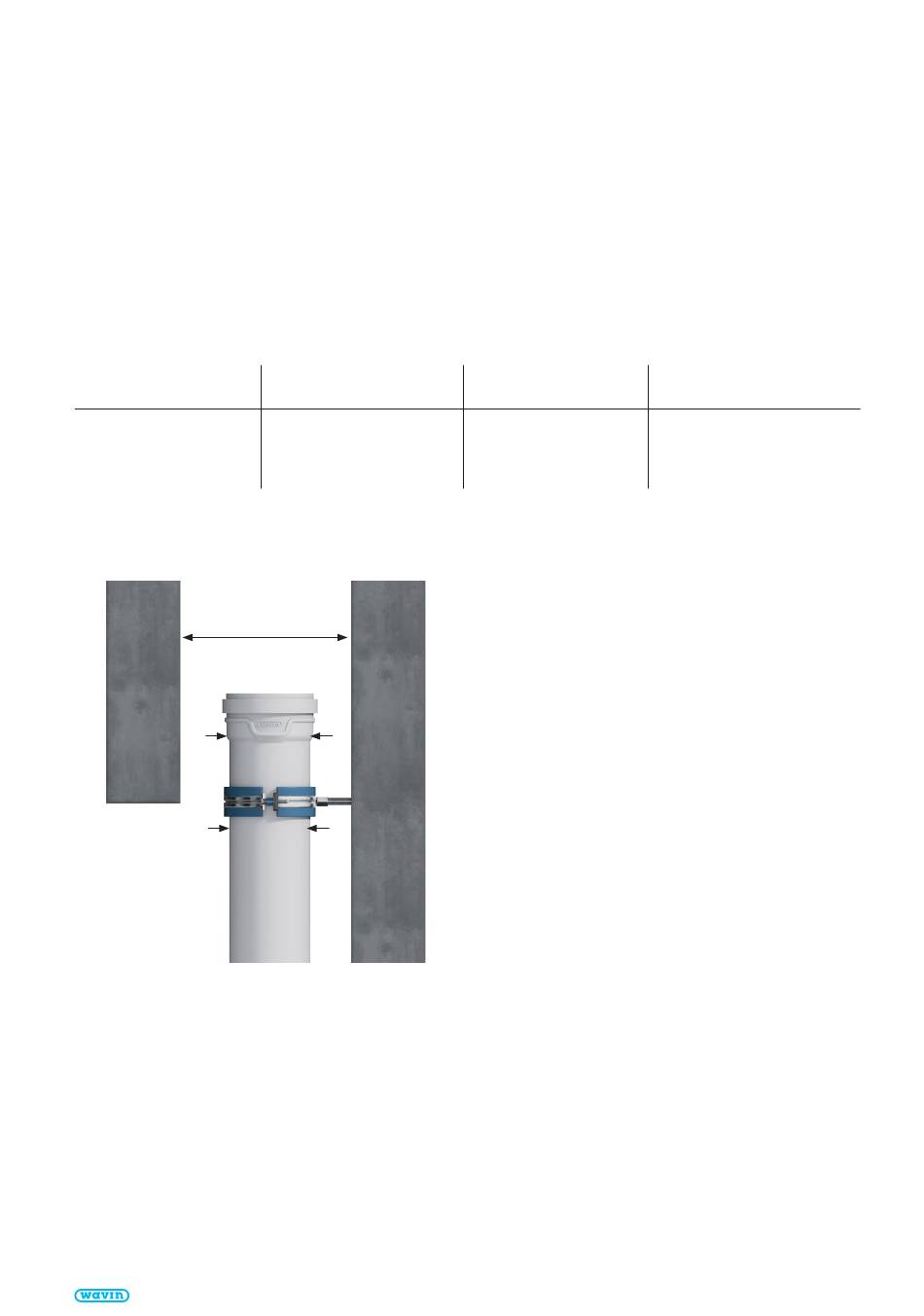

Abb. 33: Beispiel
86
Hausabflussrohrsysteme Technisches Handbuch
Rohr d mm
a
50
75
90
110
t
erf
Maß nahmen ergriffen werden (Isolierung der wärmeführenden
Leitungen wie z. B. Heizungsleitungen). Wichtige Rohrmaße
für die Verlegung von Wavin AS+ in Mauerschlitzen sind der
folgenden Tabelle zu entnehmen.
Doppelmuffe d mm
M
67
91
110
129
Verlegung in Beton
Wie alle Hohlkörper unterliegen auch Rohre während des Beto-
niervorganges Auftriebsbelastungen. Gegen diese Auftriebsbe-
lastungen müssen Rohrkonstruktionen aller Werkstoffe hinrei-
chend gesichert werden – es empfiehlt sich, hierzu die Leitung
mit Wasser zu befüllen und geeignete Befestigungsschellen an
die vorhandenen Stahlbewährung zu setzen. Wavin Hausab-
flussrohrsysteme (Rohre und Formstücke) können unmittelbar
einbetoniert werden. Die thermisch bedingte Längenänderung
der Rohre ist bei der Montage nach der Verlegeanleitung zu
berücksichtigen. Die Leitungsteile sind so zu befestigen, dass
eine Längenänderung, insbesondere beim Betonieren, kompen-
siert wird.
Um ein Eindringen der Betonschlämme in die Muffe zu verhin-
dern, ist diese mit Klebestreifen (z. B. Tesa Krepp) abzudichten.
Des Weiteren sind Rohr Öffnungen zu verschließen. Während
der Schüttung, das Schüttgut neben dem Rohr in den Arbeits-
raum fließen lassen und beim Verdichten des Betons mit der
Rüttelflasche nicht direkt auf das Rohr einwirken. Bei erforderli-
chen Schallschutzmaßnahmen ist die Rohrleitung zuvor gegen
Körperschall zu dämmen.
Ausspartiefe* t mm
erf.
125
142
156
179
