2.3 Installation

Maximaler Abstand zwischen den Befestigungspunkten

DN
DN 50
DN 70
DN 90
DN 100
DN 125
DN 150
DN 200
Tab. 24: Abstände zwischen den Befestigungspunkten
Gleitpunktschelle
Festpunktschelle

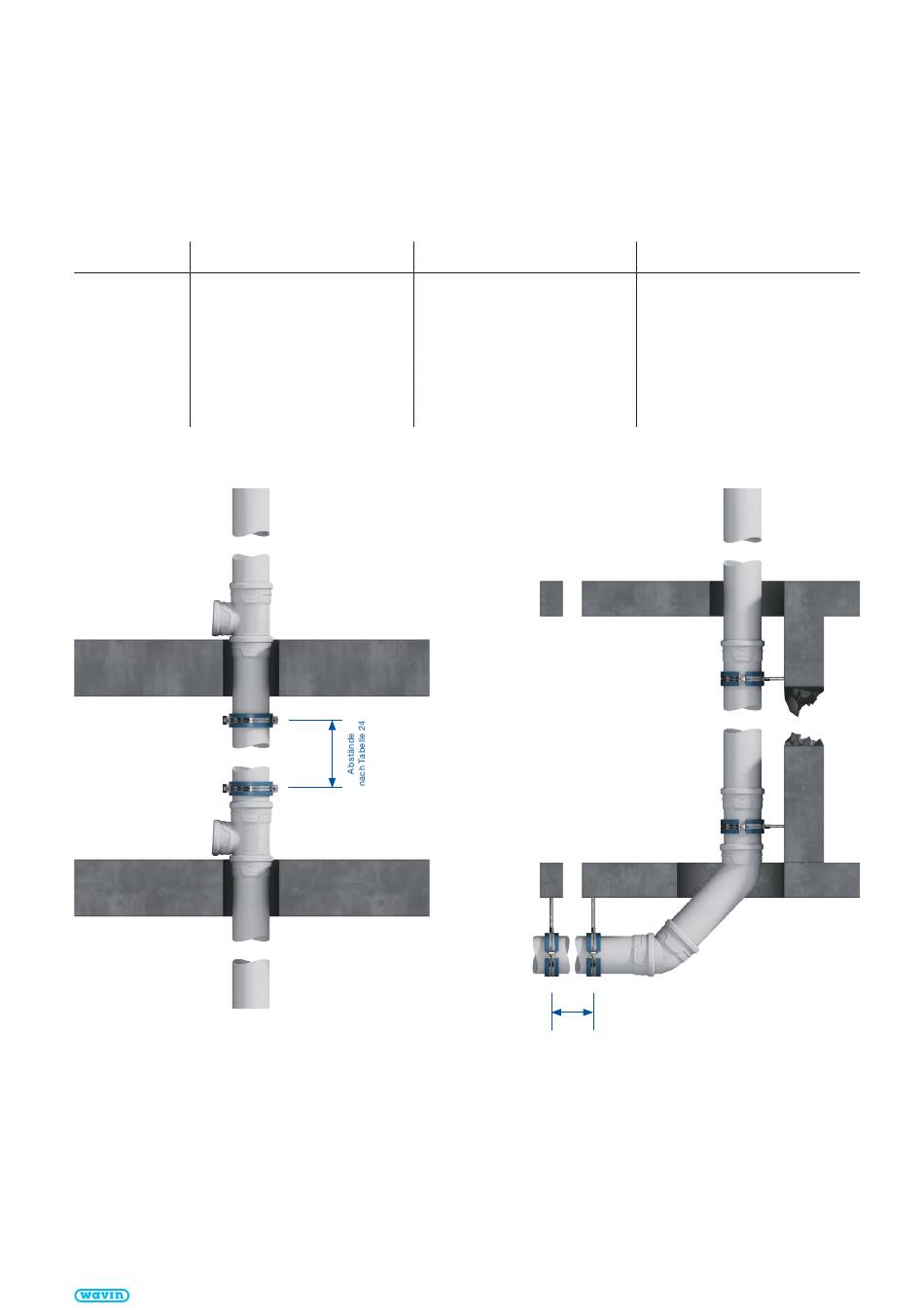

Beispiel horizontale und vertikale Befestigung
92
Hausabflussrohrsysteme Technisches Handbuch
Außendurchmesser [mm]
50
75
90
110
125
160
200
Abstand horizontal [mm]
750
1125
1350
1500
1625
2000
2000
Festpunkt- Gleitpunkt -
schelle schelle
Abstände
nach Tabelle 24
Abstand vertikal [mm]
1250
1875
2000
2000
2000
2000
2000
