Rohrführungssituationen Decke
Mindestanforderung Decke: mindestens 150 mm dicke Decke aus Beton, Porenbeton.
Einzelene Bauarten erfordern eine mindestens 200 mm Decke.
Diese Informationen sind in der aBG angegeben.
Montagebeschreibung Manschette in der Decke
a) Schalldämmstreifen um die Durchführung legen. Der Dämm-
streifen muss mit bauseitigen Klebeband oder Draht gegen
Verrutschen (z. B. beim Betonieren) gesichert werden.
Zusätzlich empfehlen wir, die Enden des Schalldämmstrei-
fens abzukleben (umlaufende Verbindung mit dem Rohr).
So können Körperschallbrücken vermieden werden.
b) Manschette öffnen, Haltelaschen umbiegen, Manschette
um das Rohr/Formteil legen und wieder verschließen.
c) Manschette an die Montageposition (bündig mit Decke)
schieben.
d) Den Durchbruch/Ringspalt mit Beton (MG3) verschließen.
Hinweis: Unter der Decke kann eine deckenbündige
Einschalung erfolgen.
e) Brandschutzschild ausfüllen und neben der Durchführung
befestigen.
f) Übereinstimmungserklärung ausfüllen und dem Bauherren
übergeben.
Montagebeschreibung Manschette unter der Decke
a) Schalldämmstreifen um die Durchführung legen. Der Dämm-
streifen muss mit bauseitigen Klebeband oder Draht gegen
Verrutschen (z. B. beim Betonieren) gesichert werden.
Zusätzlich empfehlen wir, die Enden des Schalldämmstrei-
fens abzukleben (umlaufende Verbindung mit dem Rohr).
So können Körperschallbrücken vermieden werden.
b) Den Durchbruch/Ringspalt mit Beton (MG3 = Zementmörtel,
10 N/mm²) ver schlie ßen. Ringspalte bis 15 mm dürfen mit
Mineralwolle (Schmelzpunkt ≥ 1000 °C) verstopft werden.
c) Manschette öffnen, um das Rohr/Formteil legen und
wieder verschließen. Die Manschette muss bei schrägen
Durch führungen durch seitliches Drücken in eine ovale Form
gebracht werden. Siehe Seite 57, Bild 1.
d) Manschette an die Montageposition schieben und
Bohr löcher anzeichnen.
e) Bohrlöcher herstellen (Ø 10 mm). Manschette mit
Befestigungsmaterial (Metalldübel, Schrauben und Unterleg-
scheiben) befestigen.
f) Brandschutzschild ausfüllen und neben der Durchführung
befestigen.
g) Übereinstimmungserklärung ausfüllen und dem Bauherren
übergeben.
www.wavin.de

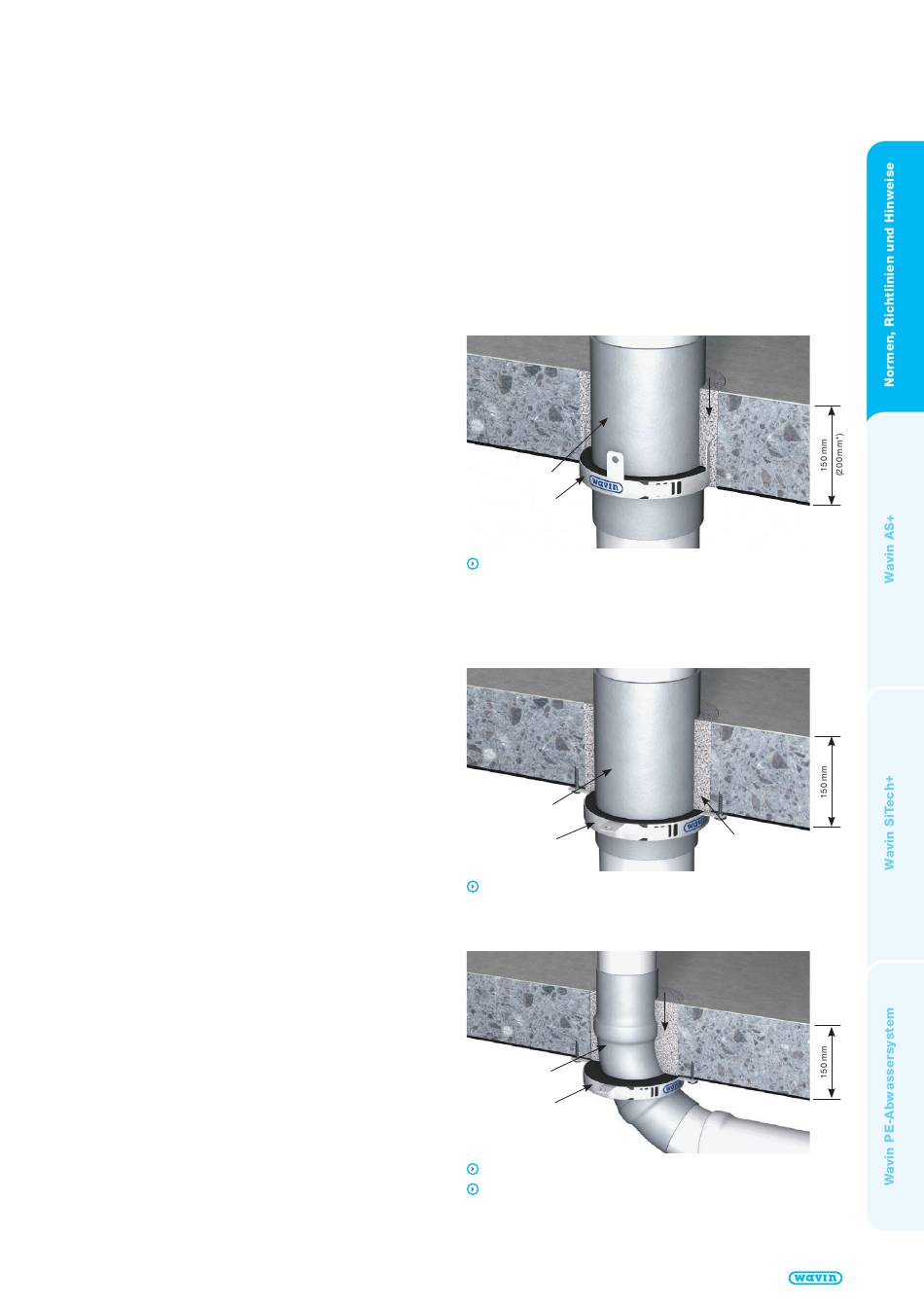

Schalldämmstreifen
Manschette BM-R90
Gerade Rohrführung ohne Muffe /Formteil
bis 160 mm in der Decke (je nach Rohrart, genauere
Angaben stehen in der Rohrmanschettenzulassung)
* Wavin AS+ für DN 90 und DN 100 mit 200 mm Deckenstärke.
Schalldämmstreifen
Manschette BM-R90
Gerade Rohrführung unterhalb der Decke
ohne und mit Muffe /Formteil
Schalldämmstreifen
Manschette BM-R90
Rohrführung mit 2 x 45° Bogen oder
Schrägdurchführung ≤ 45° mit /ohne Muffe /Formteil
(je nach Rohrart, genauere Angaben in
der Brandschutzmanschettenzulassung)
Hausabflussrohrsysteme Technisches Handbuch
Ringspalt
Ringspalt
Ringspalt
